Anschluss des Geräts
ENG/MASTER 96

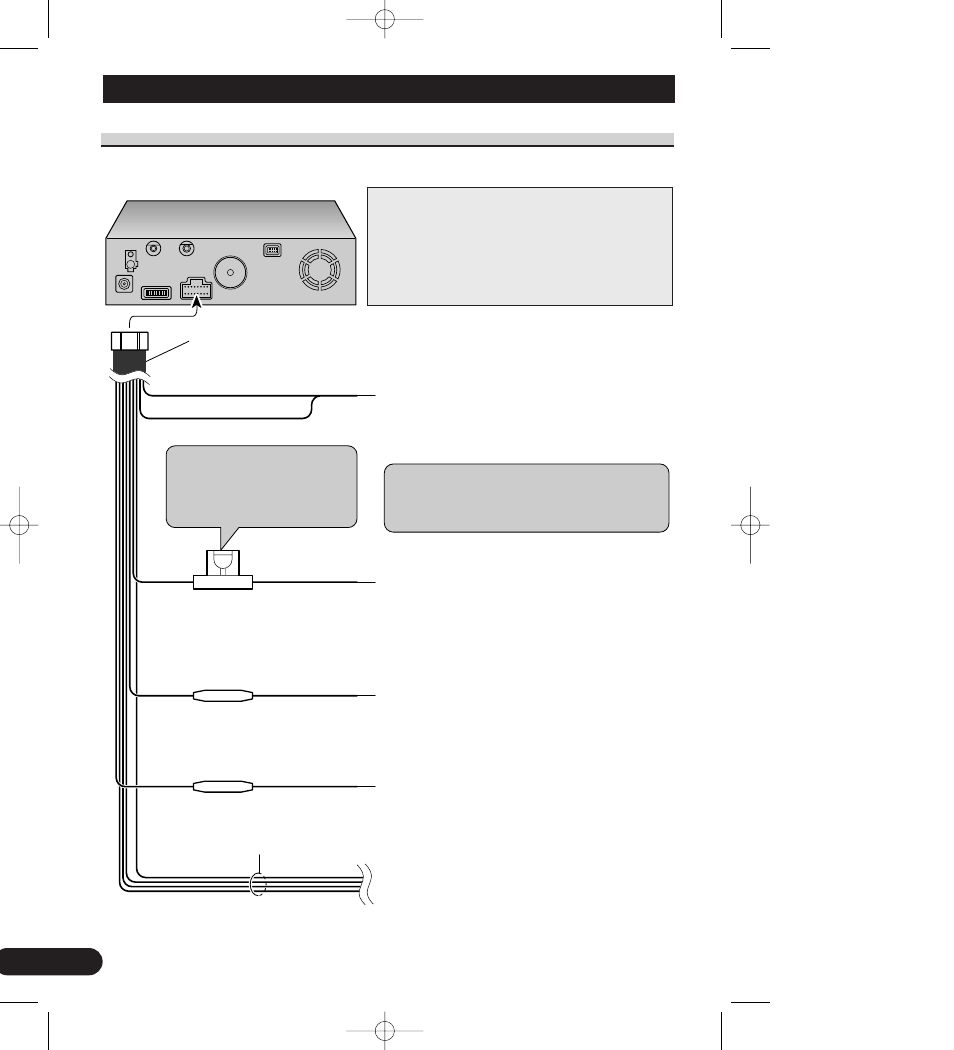

Anschluss des Stromkabels (2)
Dieses Gerät
Stromkabel
Schwarz
An Fahrzeugkarosserie (Metall) anschließen. In der
Nähe des Hauptgeräts verlegen, um zu vermeiden, dass
elektromagnetisches Rauschen von der
Fahrzeugkarosserie auf das Navigationssystem übertra-
gen wird.
Hinweis: Das gelbe, rote und orange/weiße Kabel an
der gegenüberliegenden Seite des
Sicherungskasteneinschlüsse von der Batterie
anschließen.
Gelb
An den Pol anschließen, der ungeachtet der
Zündschlüsselstellung ständig mit Strom versorgt wird.
Rot
An die über den Zündschalter (ON/OFF) geschaltete
Anschlussklemme anschließen (12 V Gleichspannung).
Dieses Kabel nicht an Stromversorgungsklemmen
anschließen, die ständig mit Strom versorgt werden.
Andernfalls kann die Batterie entleert werden.
Orange/weiß
An die Lichtschalterklemme anschließen.
☞
Siehe Seite 9 bis 11.
Sicherungshalter (7,5 A)
Sicherungswiderstand
Sicherungswiderstand
Gelb/schwarz, violett/weiß, rosa, hellgrün
Hinweis: Beim Austauschen der
Sicherung immer sicherstellen, dass
eine Sicherung der richtigen Stärke
entsprechend den Angaben am
Sicherungshalter eingesetzt wird.
Hinweis:
Kabel dieses Produkts und die anderer Produkte kön-
nen unterschiedliche Farben haben, auch wenn sie die
gleichen Funktionen haben. Beim Anschluss dieses
Produkts an ein anderes Gerät unter Bezugnahme auf
die mit beiden Produkten mitgelieferten
Installationsanleitungen die Kabel mit derselben
Funktion verbinden.
