7
Collegamento del sistema
ENG/MASTER 96 120
Collegamento del sistema

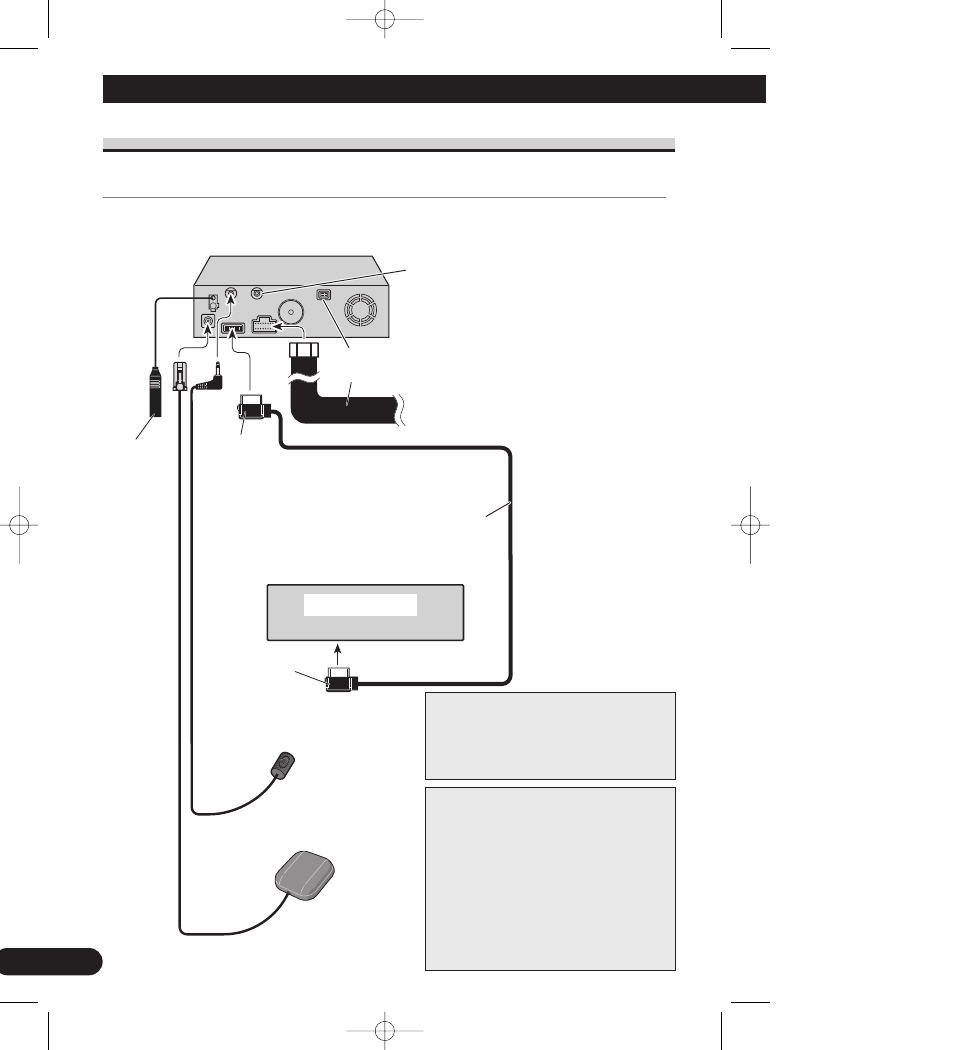

Connessione al display con l’ingresso a 26 pin (AVH-P7500DVD, AVH-P6500DVD, ecc.)
Microfono
☞
Vedere la pagina 25.
Antenna GPS
☞
Vedere la pagina 19.
Cavo di alimentazione
Questo apparecchio
Terminal per
antenna
☞
Vedere le pagine 9-11.
15 cm
Nota:
Se si utilizza un apparecchio diverso da
questo che richiede il collegamento di
un’antenna FM, rivolgersi a un distributore
di antenne idoneo.
Quando viene ripristinato unità
principale AV
Quando si preme il pulsante di ripristino
unità principale AV mentre il Sistema di
Navigazione e l’unità principale AV
(AVH-P7500DVD, AVH-P6500DVD,
AVH-P6400CD, AVH-P6400R) sono com-
binati, assicurarsi che ACC sia su OFF. Se
il pulsante di ripristino viene premuto men-
tre ACC è su ON, può non funzionare cor-
rettamente.
Nero
Giallo
(Es. AVH-P7500DVD, AVH-P6500DVD,
AVD-W6210, AVH-P6400CD, AVH-P6400R)
Cavo a 26 pin (in dotazione)
Non utilizzato.
A seconda di un’unità display combinata, può
non esserci alcuna guida vocale. In tale caso, un
altoparlante esterno (disponibile in commercio)
deve essere collegato al jack SP-OUT (MINI
JACK diametro 3,5 , massimo 1 W [8
Ω]) sul
retro di questa unità.
Unità display
