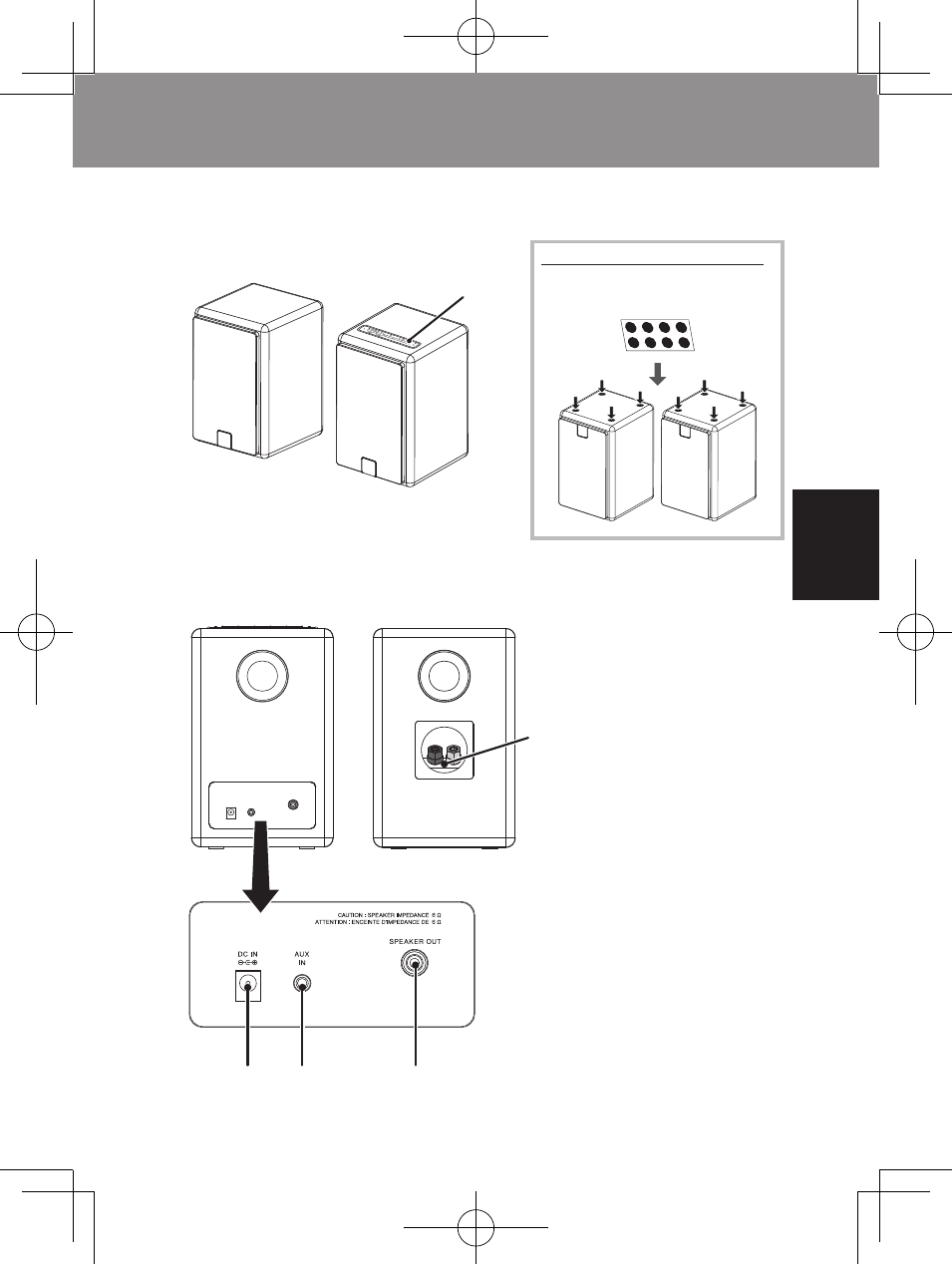

Vista principal
Vista trasera
1 2 3
4
Altavoz izquierdo
Altavoz derecho
Panel superior
(página 8)
Altavoz izquierdo Altavoz derecho
Panel posterior
1. Toma DC IN
Conecte el adaptador de CA.
2. Toma AUX IN
Conecte componentes auxiliares.
3. Toma SPEAKER OUT para el altavoz
izquierdo
Conecte el conector de clavija del cable
del altavoz.
4. Terminal del altavoz
Conecte el cable del altavoz.
Colocación de las patas de goma
Coloque las patas de goma en la
superficie inferior de la unidad.
