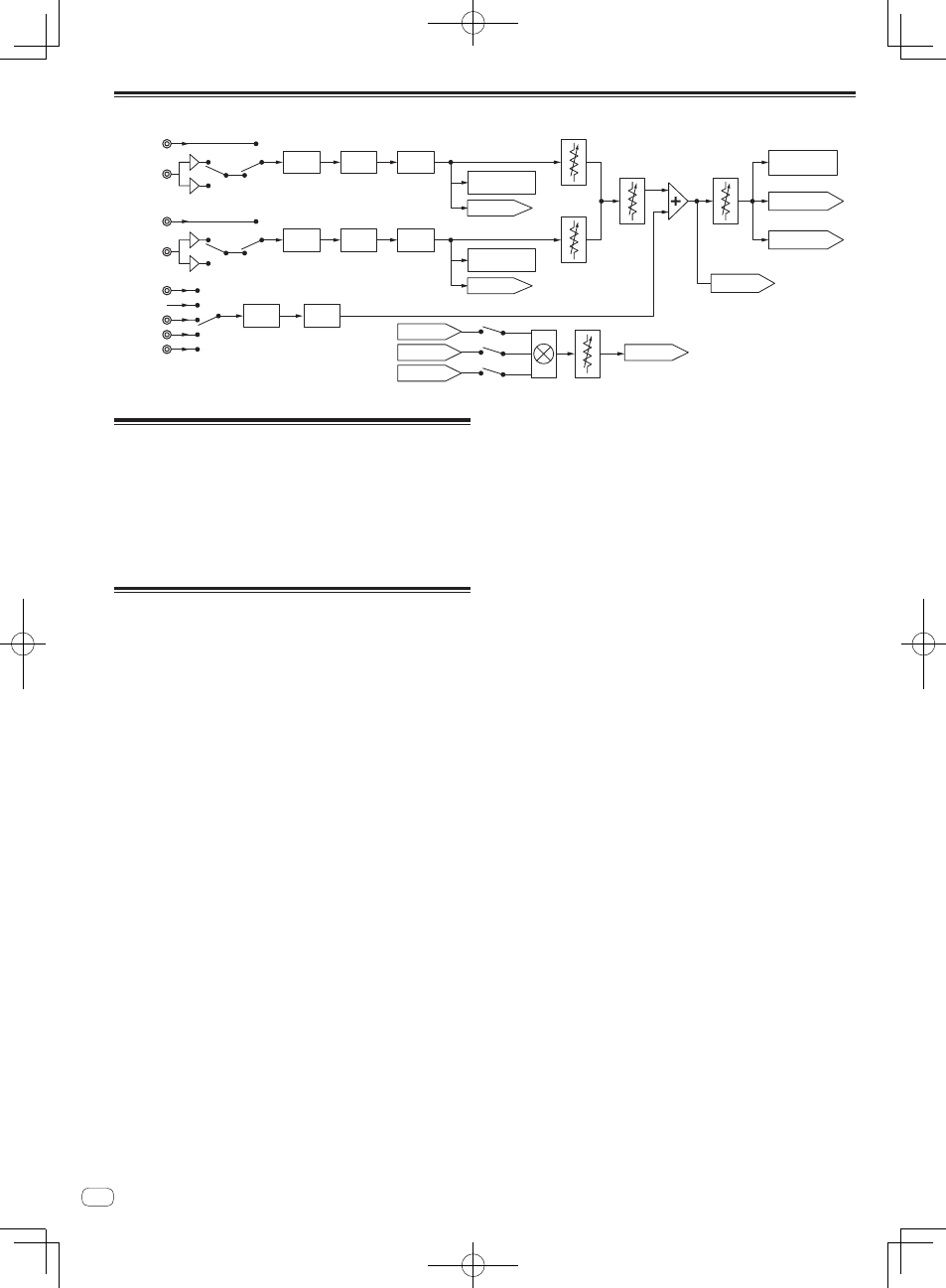

Blokschema

2Band

LEVEL

3Band

TRIM

FILTER

3Band

TRIM

FILTER

MASTER LEVEL

METER

HP CH 1

CH 2

LEVEL METER

CH 1

LEVEL METER

HP CH 2

MASTER 1 OUT

MASTER 2 OUT

HP MASTER

HP CH 1

HP OUT

HP CH 2

AUX 1

MIC
OFF

AUX 2
AUX 3

CD2

LINE2/

PHONO2

CD1

LINE1/

PHONO1

CH 1

FADER

CROSS

FADER

MASTER

VOL

CH 2

FADER

HP MIX

HP VOL

Over handelsmerken en

gedeponeerde handelsmerken

! Pioneer is een gedeponeerd handelsmerk van PIONEER

CORPORATION.

! De hierin vermelde namen van bedrijven en hun producten zijn de

handelsmerken van hun respectieve eigenaars.

! Bij het afspelen van muziek op dit apparaat verzoeken wij u vriende-

lijk om rekening te houden met de geldende auteursrechten.

Specificaties

Netstroomadapter

Stroomvoorziening .................... 100 V tot 240 V wisselstroom, 50 Hz/60 Hz
Opgegeven stroomsterkte ................................................................. 800 mA
Opgegeven uitgangsvermogen ................................... 5 V gelijkstroom, 3 A

Algemeen – Hoofdtoestel

Gewicht hoofdapparaat .......................................................................3,1 kg
Buitenafmetingen ................240 mm (B) × 107,7 mm (H) × 300,2 mm (D)
Toegestane bedrijfstemperatuur........................................+5 °C tot +35 °C
Toegestane luchtvochtigheid ................ 5 % tot 85 % (zonder condensatie)

Audiogedeelte

Bemonsteringswaarde ........................................................................48 kHz
A/D-, D/A-omzetter ..............................................................................24 bits
Frequentiekarakteristiek

CD/LINE/AUX/MIC ........................................................ 20 Hz tot 20 kHz

Signaal/ruisverhouding (nominaal uitgangsvermogen)

CD .................................................................................................... 91 dB
LINE ................................................................................................. 91 dB
PHONO............................................................................................ 86 dB
MIC .................................................................................................. 80 dB

Totale harmonische vervorming (CD — MASTER 1) .......................0,007 %
Standaard ingansniveau / Ingangsimpedantie

CD ..................................................................................... –12 dBu/10 kW
LINE .................................................................................. –12 dBu/47 kW
PHONO............................................................................. –48 dBu/47 kW
MIC ................................................................................... –52 dBu/10 kW
AUX 1 ............................................................................... –12 dBu/10 kW
AUX 2, 3 ........................................................................... –12 dBu/10 kW

Standaard uitgangsniveau / Belastingsimpedantie / Uitgangsimpedantie

MASTER 1 ..............................................................+6 dBu/10 kW/330 W
MASTER 2 ................................................................+2 dBu/10 kW/1 kW
PHONES .....................................................................+2 dBu/32 W/33 W

Nominaal uitgangsniveau / Belastingsimpedantie

MASTER 1 .......................................................................+22 dBu/10 kW
MASTER 2 .......................................................................+18 dBu/10 kW

Overspraak (CD) .................................................................................... 74 dB
Kanaalequalizerkarakteristiek

HI .......................................................................... –∞ tot +9 dB (13 kHz)
MID .........................................................................–∞ tot +9 dB (1 kHz)
LOW ..................................................................... –∞ tot +9 dB (70 kHz)

MIC/AUX equalizer-karakteristiek

HI ..................................................................–12 dB tot +12 dB (10 kHz)
LOW ............................................................ –12 dB tot +12 dB (100 Hz)

In/uitgangsaansluitingen

CD ingangsaansluiting

Tulpstekkerbussen .............................................................................2 st.

PHONO/LINE ingangsaansluitingen

Tulpstekkerbussen .............................................................................2 st.

MIC ingangsaansluiting

Klinkstekkerbus (Ø 6,3 mm) ..............................................................1 st.

AUX-ingangsaansluiting

Tulpstekkerbussen .............................................................................2 st.
Mini-klinkstekkerbus (Ø 3,5 mm) ......................................................1 st.

MASTER-uitgangsaansluiting

Tulpstekkerbussen ............................................................................1 set

BALANCED OUTPUT-uitgangsaansluiting

XLR-aansluiting ............................................................................... 1 stk.

PHONES-uitgangsaansluiting

Stereo-klinkstekkerbus (Ø 6,3 mm) ..................................................1 st.

CONTROL-aansluiting

Mini-klinkstekkerbus (Ø 3,5 mm) ......................................................2 st.

! De technische gegevens en het ontwerp van dit product kunnen van-

wege voortgaande verbetering zonder voorafgaande kennisgeving
worden gewijzigd.
