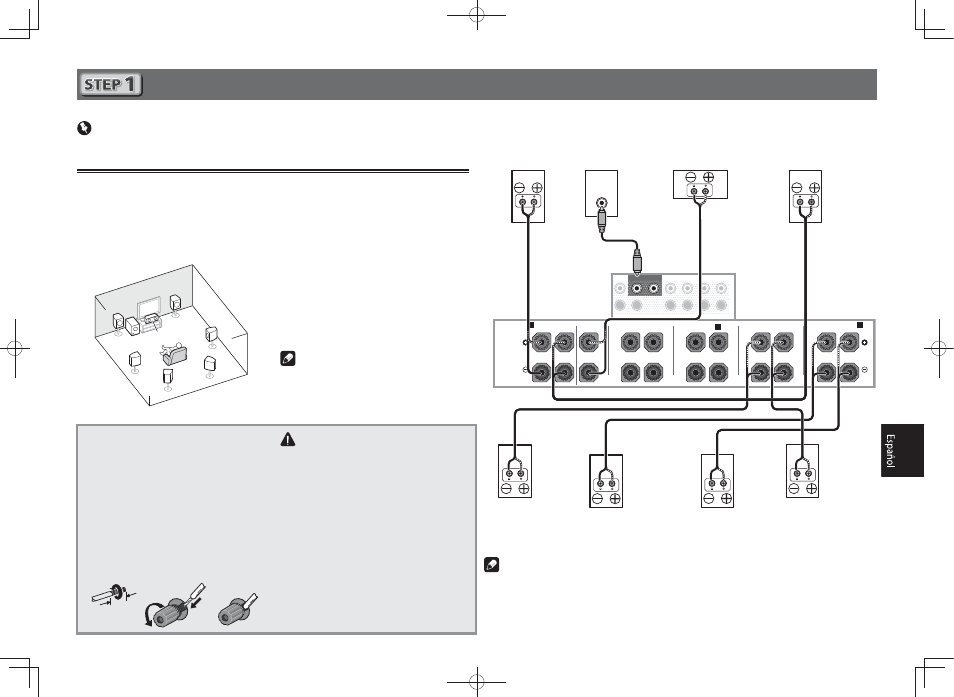

Conexiones

Conexión de los altavoces

El receptor funcionará con solo dos altavoces estéreo (los delanteros en el diagrama), pero se
recomienda usar un mínimo de cinco, y el juego completo es lo mejor para el sonido envolvente.
Para obtener un sonido envolvente confortable, instale sus altavoces como se indica a
continuación.
Sistema de sonido envolvente de 7.1 canales:

Después de instalar los altavoces, conéctelos como se muestra a continuación.

L

– Delantero izquierdo

C

– Central

R

– Delantero derecho

SL

– Sonido envolvente izquierdo

SR

– Sonido envolvente derecho

SBL

– Sonido envolvente trasero izquierdo

SBR

– Sonido envolvente trasero derecho

SW

– Subwoofer

Nota

‡ También hay otras formas de conectar al-

tavoces (delantero alto, delantero ancho,
etc.). Para detalles, vea la página 19 del
manual de instrucciones.

Conexión de los cables de altavoces

Asegúrese de conectar el altavoz de la
derecha al terminal derecho (R) y el altavoz
de la izquierda al terminal izquierdo (L).
Asegúrese también de que los terminales
positivo y negativo (+/–) del receptor
concuerden con los de los altavoces.

1

Retuerza juntos los hilos del cable
expuesto.

2

ØNIDÄDKÄSDQLHM@KÄDÄHMRDQSDÄDKÄB@AKDÄ
expuesto.

3

Apriete el terminal.

1

2

3

10 mm

PRECAUCIÓN

‡ Antes de extablecer o modificar las

conexiones, desconecte la alimentación
y desenchufe el cable de alimentación de
la toma de corriente.

‡ Estos terminales de altavoces tienen

CORRIENTE PELIGROSA

. Para impedir

recibir una descarga eléctrica al conectar
o desconectar los cables de los altavoces,
desconecte el cable de la alimentación
antes de tocar cualquier parte sin aislar.

SL

L

R

SR

SBL

SBR

SW

C

Subwoofer

(SW)

Delantero

derecho

(R)

Sonido envolvente

derecho

(SR)

Sonido envolvente

izquierdo

(SL)

Delantero

izquierdo

(L)

Central

(C)

Sonido envolvente trasero

derecho

(SBR)

Sonido envolvente trasero

izquierdo

(SBL)

Nota

‡ Cuando conecte un solo altavoz de sonido envolvente trasero, conéctelo a los terminales

SURROUND BACK L (Single)

.

‡ Esta unidad soporta altavoces con una impedancia nominal de 4

: a 16 :.

Importante

‡ La ilustración muestra el SC-LX87, no obstante, las conexiones del SC-LX77 son las mismas,

excepto cuando se indica lo contrario.
