3
SUBWOOFER 1 2 SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER PRE OUT
F WIDE
L
R
SPEAKERS
FRONT CENTER A A B SURROUND SURROUND BACK FRONT HEIGHT FRONT WIDE /
R L R L R L R L R L
LINE LEVEL
INPUT

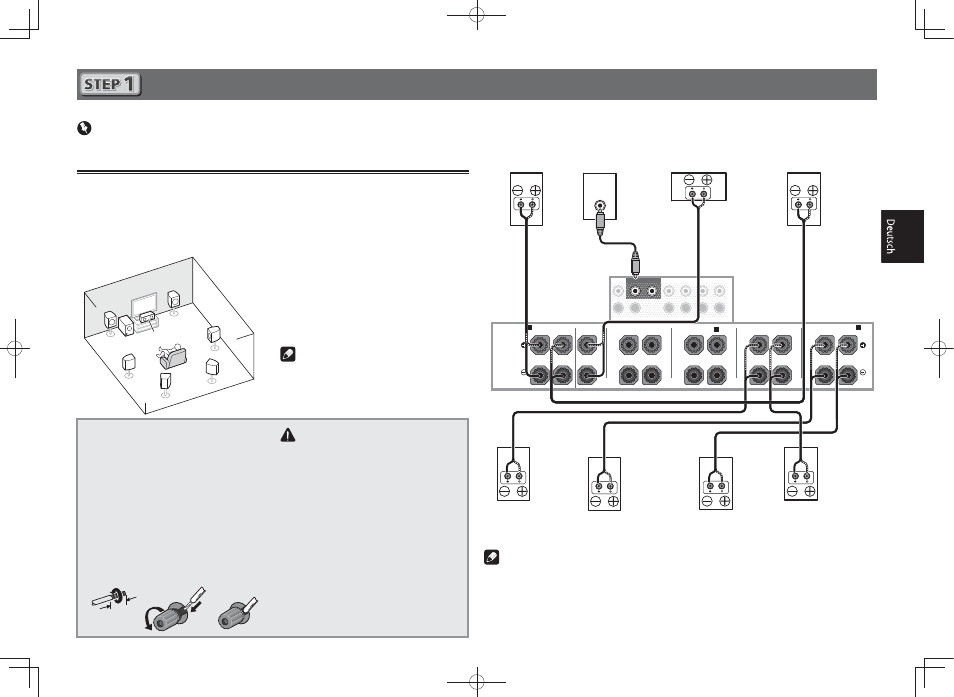

Anschlüsse
Anschluss der Lautsprecher
Der Receiver arbeitet mit nur zwei Stereolautsprechern (den vorderen Lautsprechern in der
Abbildung), aber die Verwendung von mindestens fünf Lautsprechern wird empfohlen, und eine
komplette Einrichtung ist am besten für den Surroundklang.
Stellen Sie Ihre Lautsprecher wie unten dargestellt auf, um einen angenehmen Surroundklang zu erzielen.
7.1-Kanal-Surround-System:
Schließen Sie Lautsprecher nach der Installation wie unten dargestellt an.
L – Vorne links
C – Center
R – Vorne rechts
SL – Surround links
SR – Surround rechts
SBL – Surround hinten links
SBR – Surround hinten rechts
SW – Subwoofer
Note
‡ There are also other speaker connection
patterns (front height, front wide, etc.).
For details, see page 20 of the operating
instructions.
Anschluss der Lautsprecherkabel
Stellen Sie sicher, dass Sie den Lautsprecher
rechts an den rechten Anschluss (R) und den
Lautsprecher links an den linken Anschluss (L)
anschließen. Stellen Sie außerdem sicher, dass die
positiven/negativen (+/–) Lautsprecheranschlüsse
am Receiver den entsprechenden Anschlüssen
der Lautsprecher entsprechen.
1 Drehen Sie freiliegende Drahtstränge
zusammen.
2
Lösen Sie die Klemme und setzen Sie
den freiliegenden Draht ein.
3
Ziehen Sie die Klemme fest.
1 2 3
10 mm
AUHTUNG
‡ Bevor Sie Verbindungen herstellen
oder ändern, schalten Sie bitte
die Stromversorgung aus, und
ziehen Sie das Netzkabel aus der
Wechselstromsteckdose.
‡ Diese Lautsprecheranschlüsse führen
LEBENSGEFÄHRLICHE Spannung. Um
beim Anschließen oder Trennen der
Lautsprecherkabel Stromschlaggefahr
zu vermeiden, ziehen Sie den
Netzstecker, bevor Sie nicht isolierte
Teile berühren.
SL
L
R
SR
SBL
SBR
SW
C
Subwoofer 1
(SW)
Vorne rechts
(R)
Surround rechts
(SR)
Surround links
(SL)
Vorne links
(L)
Center
(C)
Surround hinten rechts
(SBR)
Surround hinten links
(SBL)
Hinweis
‡ Falls Sie nur einen hinteren Surround-Lautsprecher anschließen, schließen Sie diesen an
die SURROUND BACK L (Single)-Anschlüsse an.
‡ Dieses Gerät unterstützt Lautsprecher mit einer Nennimpedanz von 4 : bis 16 :.
Wichtig
‡ In dieser Abbildung ist zwar das Modell SC-LX87 dargestellt, die Anschlüsse stimmen
jedoch mit denen von SC-LX77 überein, sofern nicht anders angegeben.
