3

SUBWOOFER

1

2

SURROUND SURR BACK F HEIGHT

(Single)

(Single)

FRONT

CENTER

PRE OUT

F WIDE

L

R

SPEAKERS

FRONT

CENTER

A

A

B

SURROUND

SURROUND BACK

FRONT HEIGHT

FRONT WIDE /

R

L

R

L

R

L

R

L

R

L

LINE LEVEL

INPUT

Aansluitingen

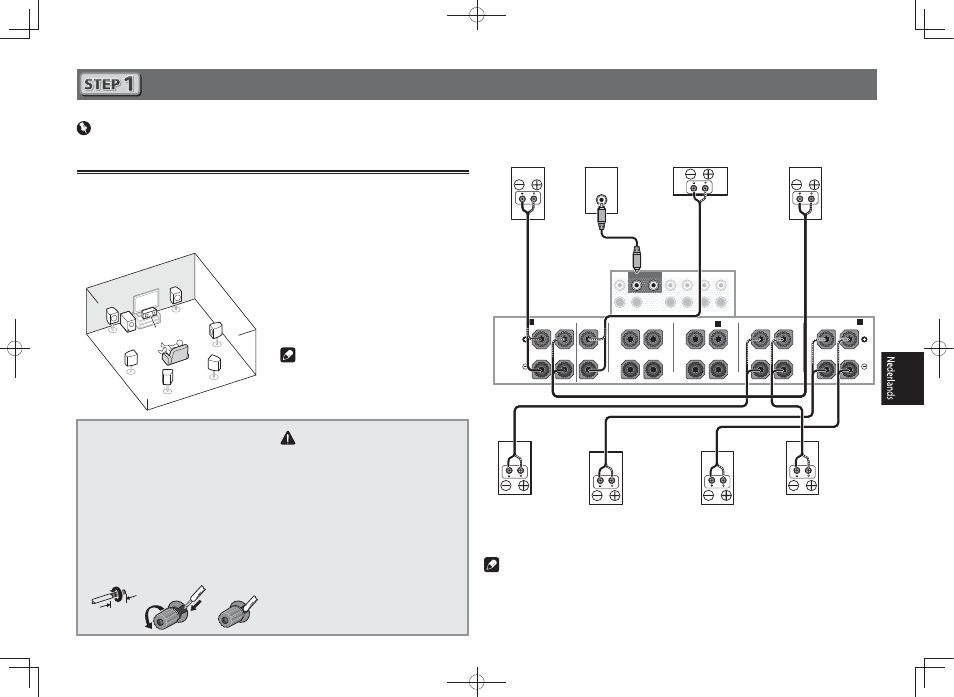

De luidsprekers aansluiten

Deze receiver werkt met slechts twee stereo luidsprekers (de voorluidsprekers in de afbeelding), maar gebruik van
minimaal vijf luidsprekers is aanbevolen en een volledige luidsprekeruitrusting is optimaal voor surroundgeluid.
Om een fraai surroundgeluid te verkrijgen, plaatst u de luidsprekers zoals hieronder is aangegeven.
7.1-kanaals surroundsysteem:

Nadat de luidsprekers zijn opgesteld, sluit u deze aan zoals hieronder is aangegeven.

L

– Linksvoor

C

– Midden

R

– Rechtsvoor

SL

– Surround links

SR

– Surround rechts

SBL

– Surround linksachter

SBR

– Surround rechtsachter

SW

– Subwoofer

Note

‡ Er zijn ook nog andere luidspreker-

aansluitpatronen (hoog-voor, breed-voor
enz.). Zie bladzijde 20 van de handleiding
voor verdere informatie.

De luidsprekerkabels aansluiten

Sluit de luidspreker aan de rechterkant op de
rechterkanaal (R) aansluitingen aan en de
luidspreker aan de linkerkant op de linkerkanaal
(L) aansluitingen. Zorg dat de positieve en
negatieve (+/–) aansluitingen op de receiver
zijn verbonden met de corresponderende
aansluitingen op de luidsprekers.

1

Draai de losse kerndraadjes in elkaar.

2

Draai de aansluitschroef los en steek de
kerndraad naar
binnen.

3

Draai de aansluitschroef weer vast.

1

2

3

10 mm

WAARSCHUWING

‡ Voordat u aansluitingen maakt of

wijzigt, zet u het apparaat uit en haalt
u de stekker van het netsnoer uit het

stopcontact.

‡ Deze luidsprekeraansluitingen hebben

een GEVAARLIJKE spanning. Om
een elektrische schok te voorkomen
bij het aansluiten of losmaken van de
luidsprekerkabels, moet u het netsnoer
losmaken voordat u eventuele niet-
geïsoleerde onderdelen aanraakt.

SL

L

R

SR

SBL

SBR

SW

C

Subwoofer 1

(SW)

Rechtsvoor

(R)

Surround rechts

(SR)

Surround links

(SL)

Linksvoor

(L)

Midden

(C)

Surround rechtsachter

(SBR)

Surround linksachter

(SBL)

Opmerking

‡ Bij gebruik van slechts één surround-achterluidspreker sluit u deze op de SURROUND

BACK L (Single)

aansluitingen aan.

‡ Dit apparaat is geschikt voor luidsprekers met een nominale impedantie van 4

: tot 16 :.

Belangrijk

‡ De afbeelding toont de SC-LX87, maar de aansluitingen voor de SC-LX77 zijn hetzelfde,

tenzij anders aangegeven.
