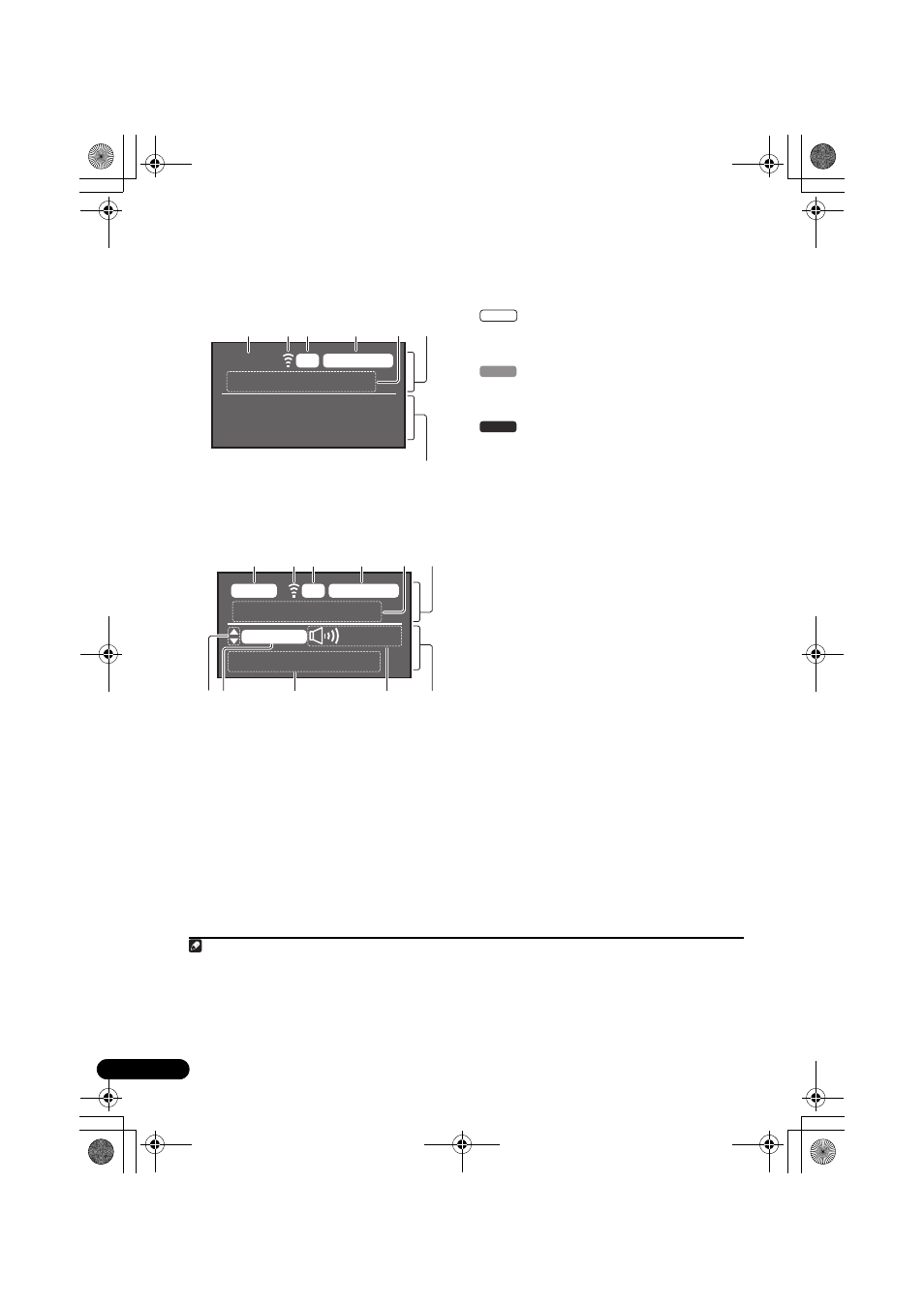

Fernbedienungsdisplay

1

Fernbedienungsdisplay für
Infrarotübertragung (Voreinstellung)

Fernbedienungsdisplay für

bidirektionale HF-Kommunikation

2

1

Fernbedienungsbetriebszonen-Anzeige

Dies zeigt die Zone an, auf die die
Fernbedienung momentan eingestellt ist. Das
Display zeigt die Einstellung des MULTI-ZONE-
Betriebswahlschalters an.

Nur bei bidirektionaler HF-Kommunikation:

Die hier gezeigte Box zeigt den
Kommunikationsstatus zwischen dieser
Fernbedienung und dem Receiver an.

(Weiße Box mit schwarzen Buchstaben):

Bidirektionale Kommunikation ist hergestellt,
und der Receiver ist eingeschaltet.

(Graue Box mit schwarzen Buchstaben):

Bidirektionale Kommunikation ist hergestellt,
und der Receiver ist ausgeschaltet.

(Nur weiße Buchstaben):

Bidirektionale Kommunikation arbeitet nicht
richtig. In diesem Fall wird der Bereich, der den
Status des Receivers anzeigt (

12) nicht

angezeigt wird.

2

Fernbedienungscode-Sendeanzeige

Dies erscheint, wenn Signale von der
Fernbedienung gesendet werden.

3

Fernbedienungscode-Sendemodusanzeige

Dies zeigt an, ob die Fernbedienungscode mit
Infrarotsignal (

IR) oder RF-Kommunikation

gesendet werden.

4

Fernbedienungsbetriebsanzeige

Dies zeigt den Betriebsmodus an, auf den die
Fernbedienung momentan eingestellt ist. Das
Display zeigt die Einstellung des
Fernbedienungs-Betriebswahlschalters an.

5

Eingangsfunktions- und Sendecodeanzeige

Dies zeigt an, welche Eingangsfunktion aktuell
mit der Fernbedienung bedient werden kann.
Außerdem wird beim Drücken einer Taste und
beim Senden des Betriebscode der Name des
Codes angezeigt.

Hinweis

1

Das Display leuchtet auf, wenn ein Bedienungsvorgang mit der Fernbedienung ausgeführt wird und schaltet sich
nach 20 Sekunden aus, wenn kein weiterer Bedienungsvorgang ausgeführt wird. Im Remote Setup-Modus wird das
Setup abgebrochen und das Display schaltet sich automatisch aus, wenn innerhalb von einer Minute kein
Bedienungsvorgang stattfindet (Seite 12).

2 • Dies wird angezeigt, wenn ein HF-Adapter am Receiver angeschlossen ist und Pairing mit der Fernbedienung

vorgenommen wurde. Einzelheiten siehe Verwendung der HF-Kommunikationsfunktion auf Seite 5.
• Je nach der Kommunikationsumgebung kann die bidirektionale Kommunikation möglicherweise nicht richtig
funktionieren, und das Fernbedienungsdisplay reflektiert nicht den Status des Receivers.
