POMO DE AJUSTE FINO
El pomo de ajuste fino permite realizar un ajuste
sumamente preciso de la profundidad de la broca. Una
revolución completa equivale a 2 mm, o
aproximadamente 5/64 de pulgada. El pomo debe
ajustarse solamente después de que se haya fijado el
cierre de ajuste grueso. La rotación del pomo de ajuste
fino en sentido contrario al de las agujas del reloj hace
que la varilla de profundidad se mueva hacia arriba,
con lo que se produce un corte menos profundo. La
rotación del pomo de ajuste fino en el sentido de las
agujas del reloj hace que la varilla de profundidad se
mueva hacia abajo, con lo que se produce un corte
más profundo (Fig. 9).
INDICADOR DE AJUSTE FINO
El indicador de ajuste fino puede moverse
independientemente del pomo de ajuste fino. Esto
permite ajustar el anillo indicador a cero en cualquier
profundidad dada. Después de ajustar el indicador a
cero, cuando se haga girar el pomo, el indicador girará
con éste, indicando el cambio fino de la profundidad de
corte (en mm o en fracciones de pulgada). Es posible
realizar ajustes de profundidad finos en incrementos
tan pequeños como 0.1 mm (0.004 pulgadas).
AJUSTE DE PROFUNDIDAD GRUESO
Este sistema le permite hacer rápidamente cambios
grandes de la profundidad de penetración o altura de la
broca.
1. Para desbloquear el pomo de ajuste grueso, mueva
el cierre de ajuste grueso hacia la izquierda (en
sentido contrario al de las agujas del reloj).
2. Gire el pomo de ajuste grueso en el sentido de las
agujas del reloj para bajar la varilla de profundidad,
con lo que se producirá un corte menos profundo.
Gire el pomo de ajuste grueso en sentido contrario
al de las agujas del reloj para subir la varilla de
profundidad, con lo que se producirá un corte más
profundo (Fig. 8).
3. Para fijar la varilla de profundidad en la posición
deseada, simplemente gire el cierre de ajuste grueso
hacia la derecha y presione firmemente hacia abajo.
INDICADOR DE AJUSTE GRUESO
El indicador de ajuste grueso puede moverse
independientemente del pomo de ajuste grueso. Esto
permite ajustar el indicador a cero en cualquier
profundidad dada. Después de ajustar el indicador a
cero, cuando se haga girar el pomo, el indicador girará
con éste, indicando el cambio de la profundidad de
corte en fracciones de pulgada. Un número más grande
indica un corte más profundo. (Hay disponible por
separado un indicador de ajuste grueso métrico
opcional.)
-46-

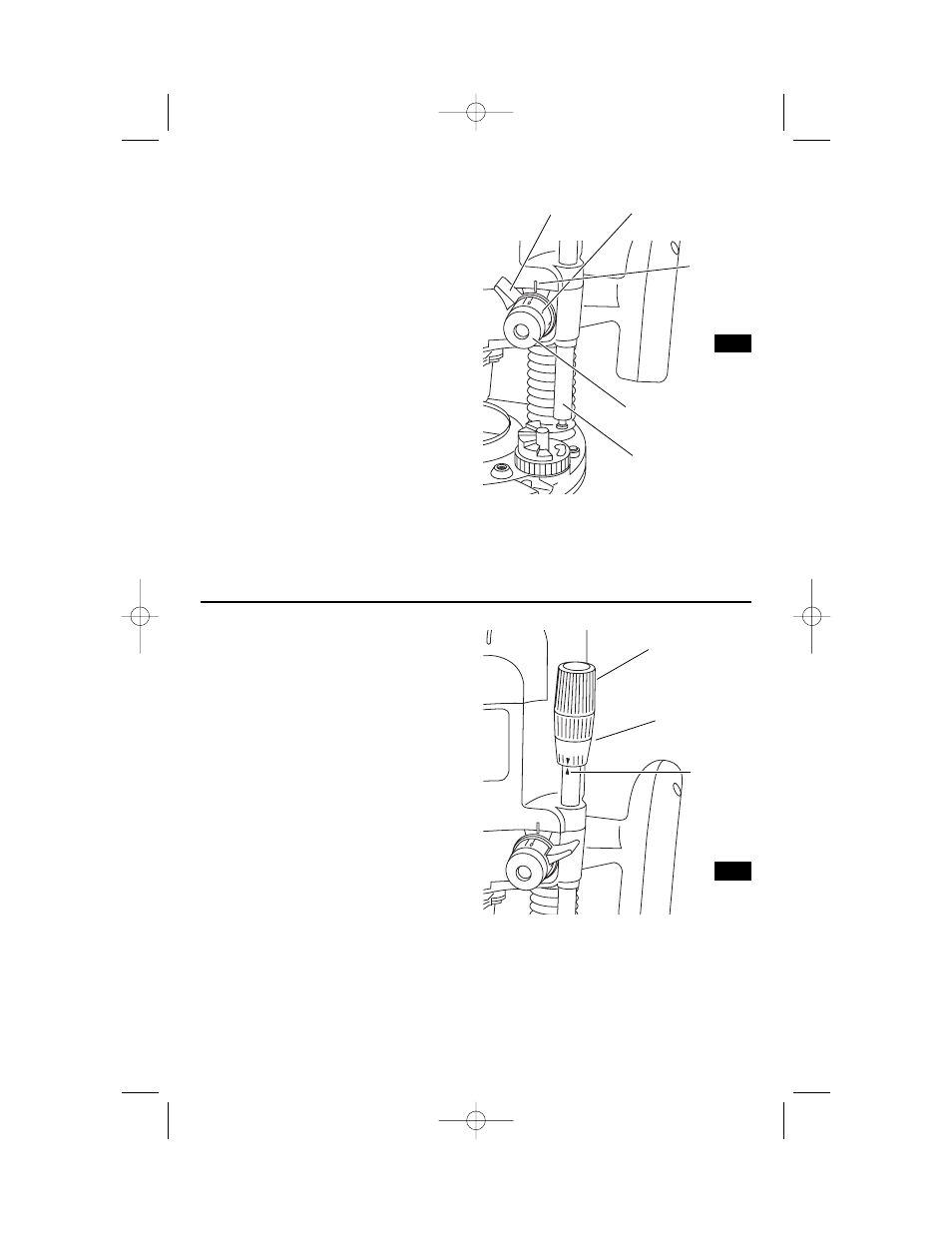

0
FIG. 9
POMO DE
AJUSTO FINO
INDICADOR
DE AJUSTE
FINO
FIG. 8
INDICADOR DE
AJUSTE GRUESO
MARCA DE
REFERENCIA
MARCA DE
REFERENCIA
POMO DE
AJUSTE GRUESO
CIERRE DE
AJUSTE GRUESO
VARILLA DE
PROFUNDIDAD
