RÉGLAGE GROSSIER DE LA PROFONDEUR
Ce système vous permet d’effectuer rapidement des
changements importants de profondeur de plongée ou
de hauteur de fer.
1. Pour débloquer le bouton de réglage grossier,
poussez le verrouillage de réglage grossier vers la
gauche (sens anti-horaire).
2. Tournez le bouton de réglage grossier en sens
horaire pour abaisser la tige de profondeur, ce qui
réduit la profondeur de coupe. Tournez-le en sens
anti-horaire pour la soulever, ce qui augmente la
profondeur de coupe (Fig. 8).
3. Pour bloquer la tige de profondeur à la position
désirée, il suffit de faire pivoter le verrouillage de
réglage grossier vers la droite et d’appuyer
fermement dessus vers le bas.
INDEX DE RÉGLAGE GROSSIER
L’index de réglage grossier peut être déplacé
indépendamment du bouton de réglage grossier. Ceci
permet de mettre l’index à zéro quelle que soit la
profondeur. Après mise à zéro, l’index tourne avec le
bouton et indique le changement de profondeur en
fractions de pouce. Plus les chiffres sont élevés, plus
la coupe est profonde. (Un index de réglage grossier à
graduations métriques est disponible en option).
BOUTON DE RÉGLAGE FIN
Le bouton de réglage fin permet des réglages
extrêmement précis de la hauteur du fer. Un tour
complet du bouton correspond à 2 mm ou environ
5/64 po. Ce réglage ne doit être effectué qu’après avoir
verrouillé le réglage grossier. Tournez le bouton de
réglage fin en sens anti-horaire pour soulever la tige de
profondeur, ce qui réduit la profondeur de coupe.
Tournez-le en sens horaire pour abaisser la tige de
profondeur, ce qui augmente la profondeur de coupe
(Fig. 9).
INDEX DE RÉGLAGE FIN
L’index de réglage fin peut être déplacé
indépendamment du bouton de réglage fin. Ceci
permet de mettre la bague de l’index à zéro quelle que
soit la profondeur. Après mise à zéro, l’index tourne
avec le bouton et indique les petits changements de
profondeur de coupe (en mm ou en fractions de
pouce). Il est possible de faire des réglages fins par
pas de 0,1 mm (0,004 po) minimum (Fig. 9).
-28-
0
FIG. 9
BOUTON DE
RÉGLAGE FIN
INDEX DE
RÉGLAGE FIN

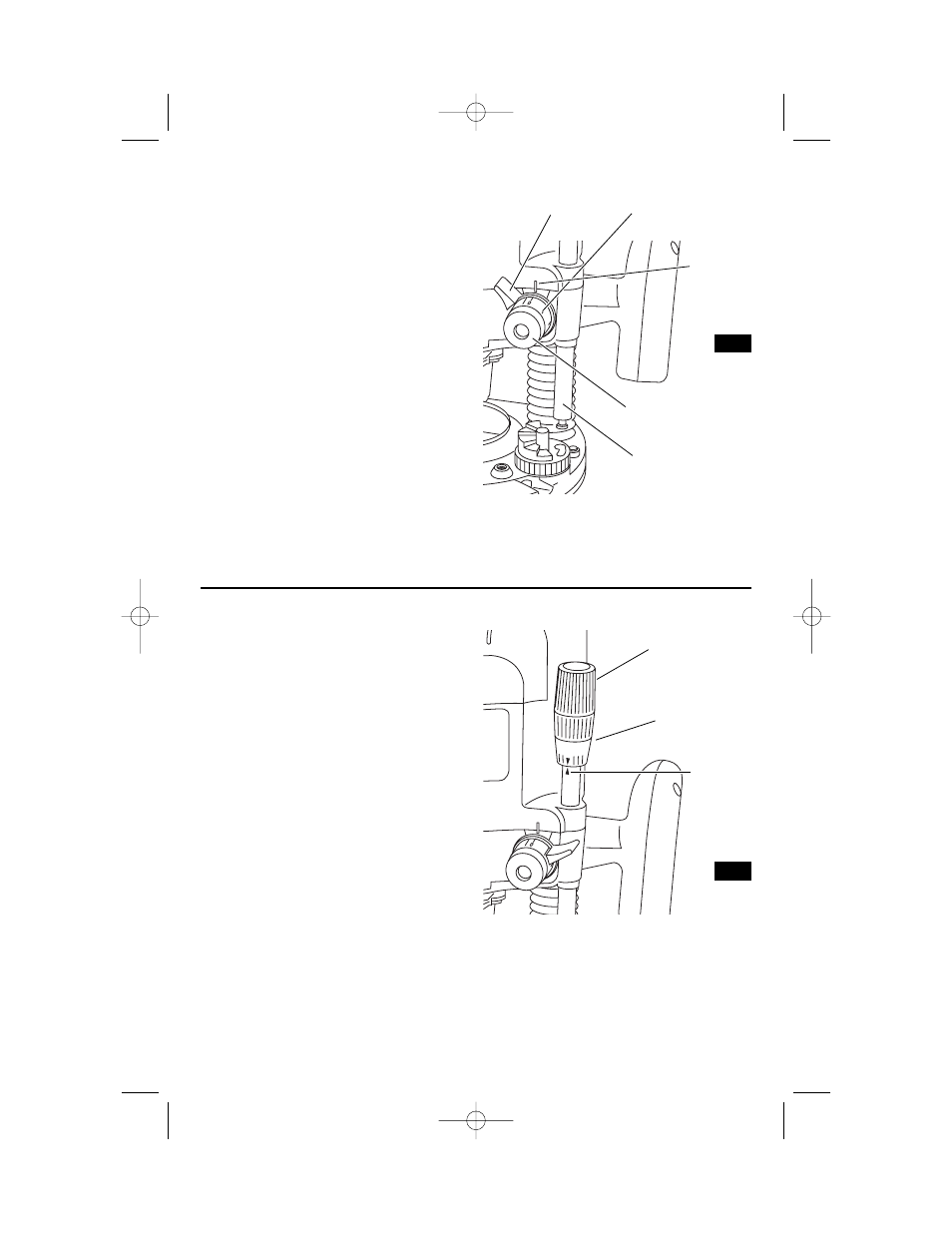

FIG. 8
