RAMASSAGE DE POUSSIÈRE LORS
DU MOULURAGE DE CHANTS
Le capuchon de ramassage de poussière RA1170
(accessoire en option) est utilisé pour ramasser la
poussière produite lors du moulurage de chants
(Fig. 15).
Veuillez lire et comprendre
ces consignes et le mode
d’emploi de l’outil avec ces accessoires.
Éloignez-vous de la zone du fer tant que la
défonceuse est en marche ou branchée.
Pour éviter d’emmêler les
tuyaux, n’utilisez pas ce
capuchon d’extraction en même temps qu’un autre
capuchon d’extraction, quel qu’il soit.
FIXATION DU CAPUCHON D’EXTRACTION
DE POUSSIÈRE
Le capuchon peut être fixé en plusieurs endroits selon
vos besoins ou préférences. Ce capuchon se fixe sur
deux des trous de vis pratiqués dans l’embase de la
défonceuse pour fixer la sous-embase. Choisissez
l’endroit désiré pour le capuchon. Desserrez et enlevez
les deux vis de l’embase de la défonceuse et fixez le
capuchon d’extraction de poussière sur la sous-
embase à l’aide des vis fournies avec le capuchon.
Serrez fermement les vis (Fig. 16).
Le capuchon d’extraction de poussière est dimensionné
pour se raccorder à des tuyaux de 35 mm. L’adaptateur
VAC002 également inclus lui permet de se raccorder à
des tuyaux d’aspiration de 1-1/4 po et 1-1/2 po.
AVERTISSEMENT !
ATTENTION !
-32-
VIS M4 x 16mm
SOUS-EMBASE
CAPUCHON
D’EXTRACTION
DE POUSSIÈRE
VIS M4 x 16mm

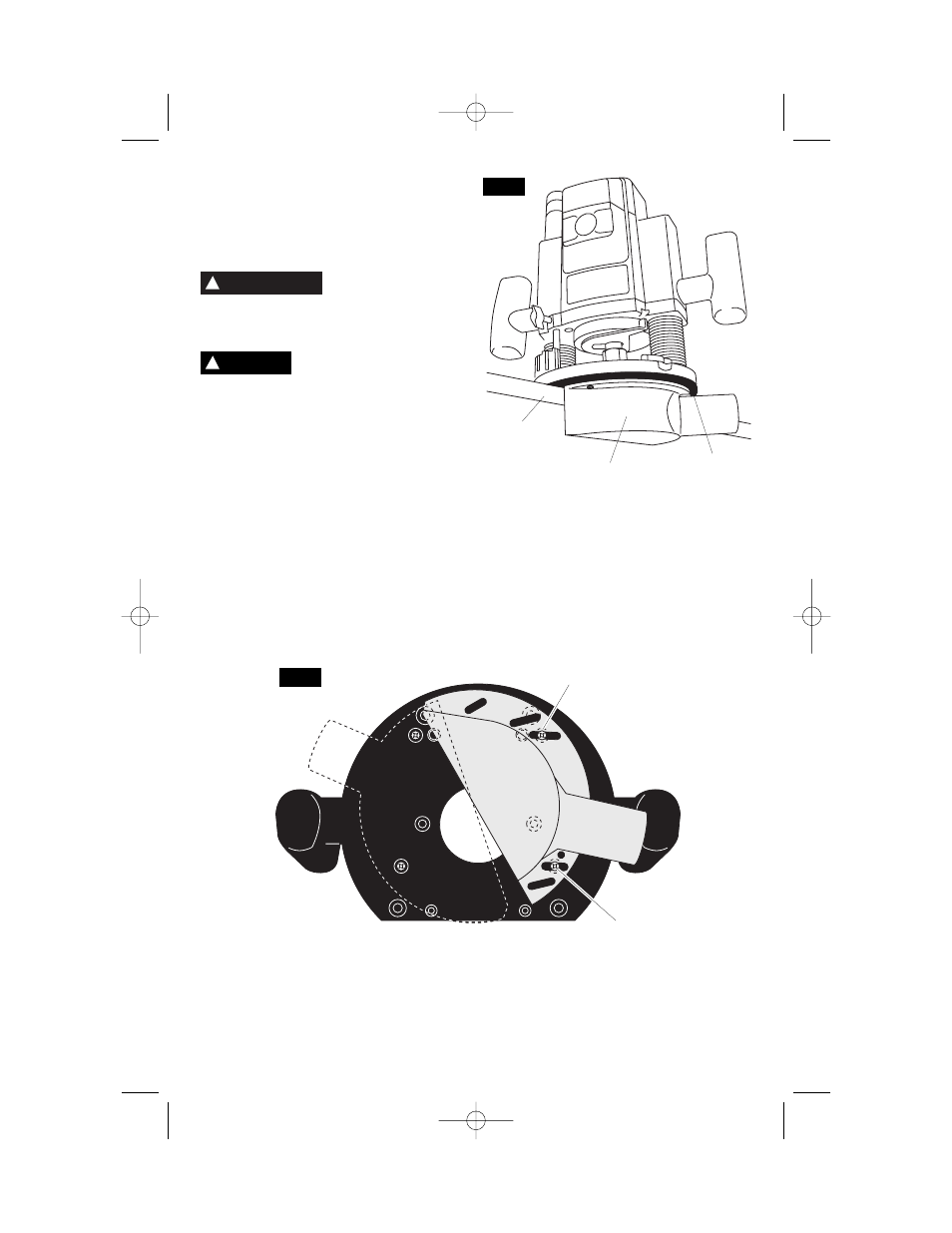

FIG. 16
