-43-
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
Descripción funcional y especificaciones
ADVERTENCIA !
Fresadoras
Numéro de modèle: 1619EVS
Tension nominale: 120 V 50 - 60Hz
Intensité nominale: 15 A
Vitesse à vide: n
0
8,000-21,000/min
Capacités de la douille: 1/4", 3/8", 1/2", 8mm

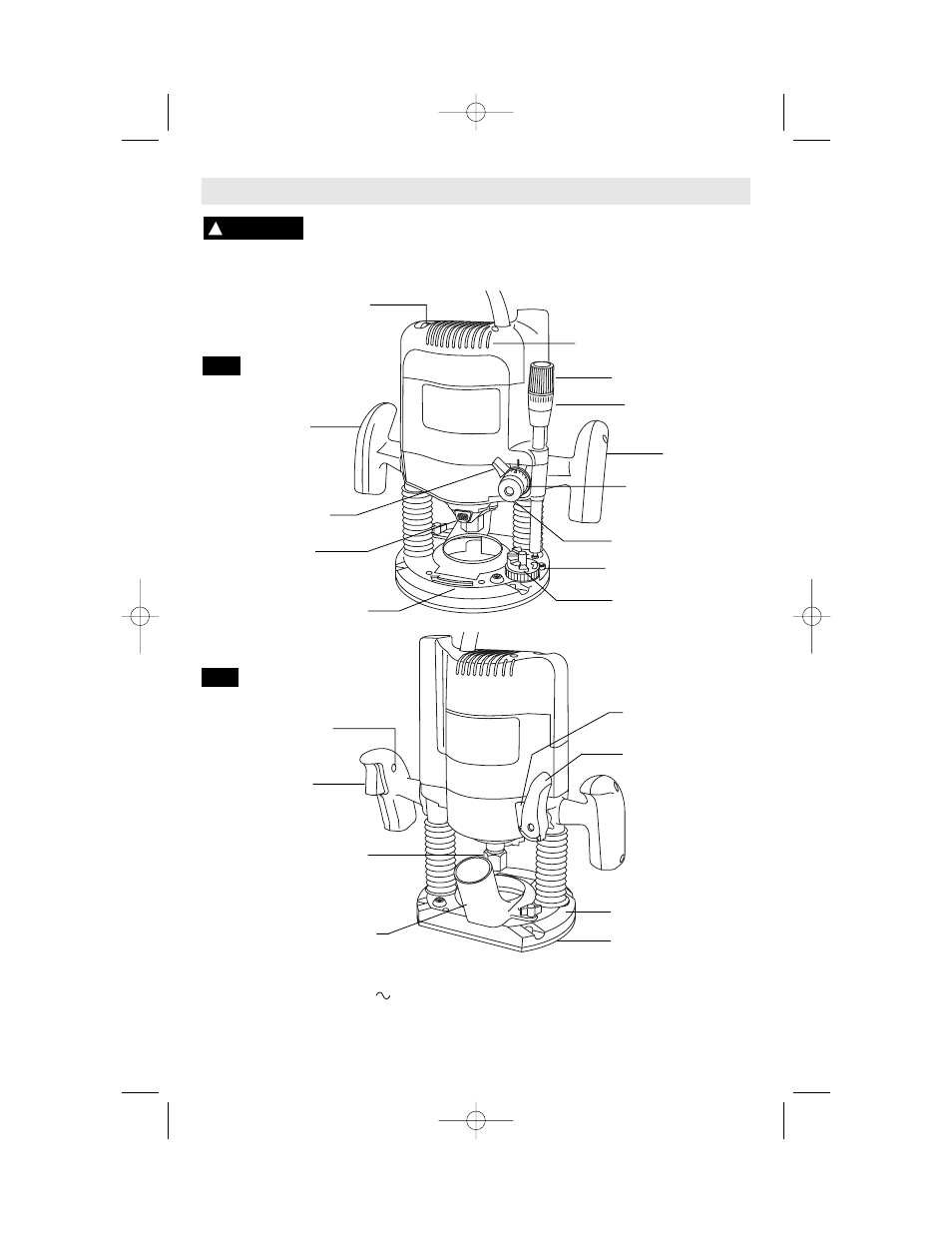

FIG. 1
FIG. 2
ABERTURAS DE VENTILACIÓN
DIAL DE CONTROL
DE VELOCIDAD
BASE
MANGO DERECHO
SENTIDO DE ROTACIÓN
DE LA BROCA
MANGO
IZQUIERDO
POMO DE AJUSTO FINO
BOTÓN DE "FIJACIÓN
EN ENCENDIDO"
INTERRUPTOR GATILLO
DE ENCENDIDO Y
APAGADO
PALANCA DE FIJACIÓN
DE LA PROFUNDIDAD DE
PENETRACIÓN
CIERRE DEL HUSILLO
BOTÓN DE ANULACIÓN
DEL RESORTE
INDICADOR DE AJUSTE
GRUESO
POMO DE AJUSTE GRUESO
TORRETA DE TOPE DE
PROFUNDIDAD
MANDRIL
PORTAHERRAMIENTA
CUBIERTA DE
EXTRACCIÓN DE POLVO
CIERRE DE AJUSTE
GRUESO
PALANCA DE
ANULACIÓN DEL CIERRE
DE PENETRACIÓN
INDICADOR DE
AJUSTE FINO
SUBBASE
