78 JĘZYK POLSKI
Instalacja i podłączenie
Środki ostrożności
OSTRZEŻENIE
Wprowadzenie urządzenia w użycie może prowadzić do
uszkodzenia ciała lub przedmiotów!
Aby uniknąć zagrożeń, należy stosować poniższe środki
ostrożności:
Materiały opakowaniowe nie są zabawkami – niebez- ►
pieczeństwo uduszenia.
Aby uniknąć uszkodzeń ciała lub przedmiotów, należy ►
postępować zgodnie z instrukcjami montażu.
Zawartość opakowania i Kontrola szkód powstałych
podczas transportu
Standardowo w opakowaniu znajdują się następujące
elementy:
Radioodbiornik samochodowy (z panelem przednim) ■
Tuleja (dołączona) ■
Ramka (dołączona) ■
Taśma montażowa (z elementami mocującymi) ■
Klucz instalacyjny (x2) ■
Pudełko na panel przedni ■
Złącze ISO z kablami (x2) ■
Adapter antenowy ■
Podręcznik użytkownika ■
WSKAZÓWKA
Sprawdzić zawartość pod kątem braków i widocznych ►
uszkodzeń.
W przypadku wystąpienia uszkodzeń transportowych, ►
niezwłocznie skontaktować się ze sprzedawcą.
Usuwanie materiałów opakowaniowych
Materiały opakowaniowe służą jako ochrona urządzenia
przed uszkodzeniem w czasie transportu. Użyte materiały
opakowaniowe są ekologiczne i nadają się do ponownego
przetworzenia.
Recykling materiałów opakowaniowych
oszczędza naturalne źródła surowców i
redukuje liczbę odpadów. Niepotrzebne mate-
riały opakowaniowe należy usunąć zgodnie z
lokalnymi przepisami.
WSKAZÓWKA
O ile to możliwe, oryginalne opakowanie należy ►
zachować naczas obowiązywania gwarancji, aby, w
razie reklamacji, odpowiednio opakować urządzenie.
Podłączenie
OSTRZEŻENIE
Podczas instalacji mogą wystąpić szkody!
O ile to możliwe, urządzenie należy zamontować w ►
wyspecjalizowanym warsztacie.
Jeśli instalują Państwo urządzenie samodzielnie, ►
należy stosować się do wszystkich instrukcji instalacji
i podłączania, aby zapewnić bezpieczne i bezawaryjne
działanie urządzenia.
UWAGA
Niepoprawne podłączenie może spowodować uszko-
dzenie urządzenia.
Do instalacji urządzenia należy stosować złącza ISO. ►
Specjalne łączniki samochodowe ISO dostępne są w
punktach sprzedaży akcesoriów samochodowych.

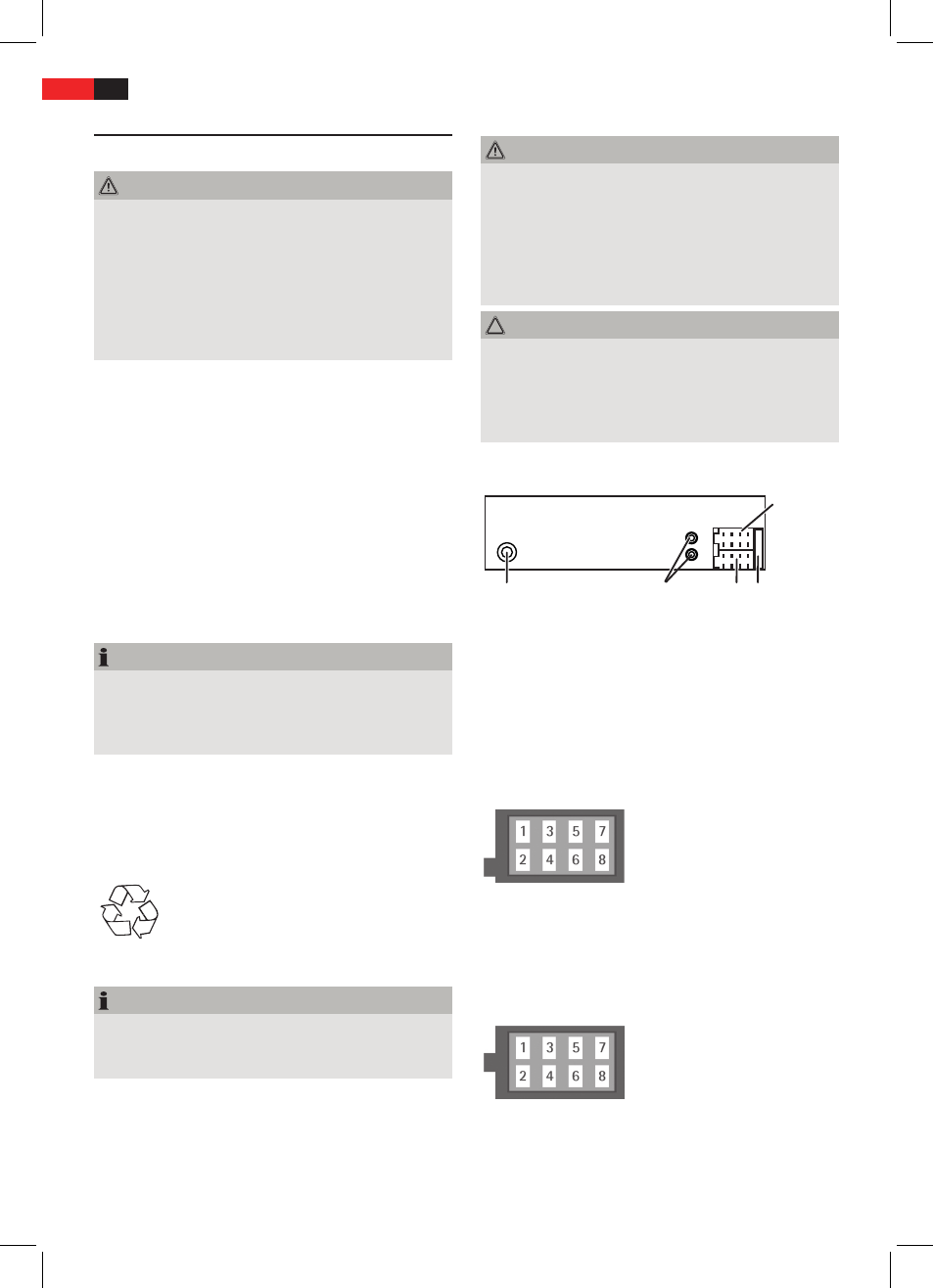

Złącza panelu tylnego
A
C B D E
A Złącze ISO B (głośniki)
B Bezpiecznik płytkowy topikowy (5 A)
C Złącze ISO A (zasilanie)
D LINE OUT:
Wtyki RCA L/R dla wzmacniacza
E Złącze anteny
Konfiguracja złączy ISO
Złącze ISO A 1 Niepodłączone
2 Niepodłączone
3 Niepodłączone
4 Plus ciągły (pamięć)
5 Napięcie sterowania anteny
silniczka/elektronicznej lub
wzmacniacza mocy
6 Niepodłączone
7 12 V (ACC)
8 Uziemienie
Złącze ISO B 1 Głośnik tylny prawy +
2 Głośnik tylny prawy -
3 Głośnik przedni prawy +
4 Głośnik przedni prawy -
5 Głośnik przedni lewy +
6 Głośnik przedni lewy -
7 Głośnik tylny lewy +
8 Głośnik tylny lewy -
