Page 8

7
ASSEMBLY
• BEFORE ASSEMBLY READ ALL INSTRUCTIONS CAREFULLY.
• ASSEMBLE UNIT ON A CLEAN, FLAT SURFACE.
• TOOLS NEEDED: PHILLIPS HEAD SCREWDRIVER

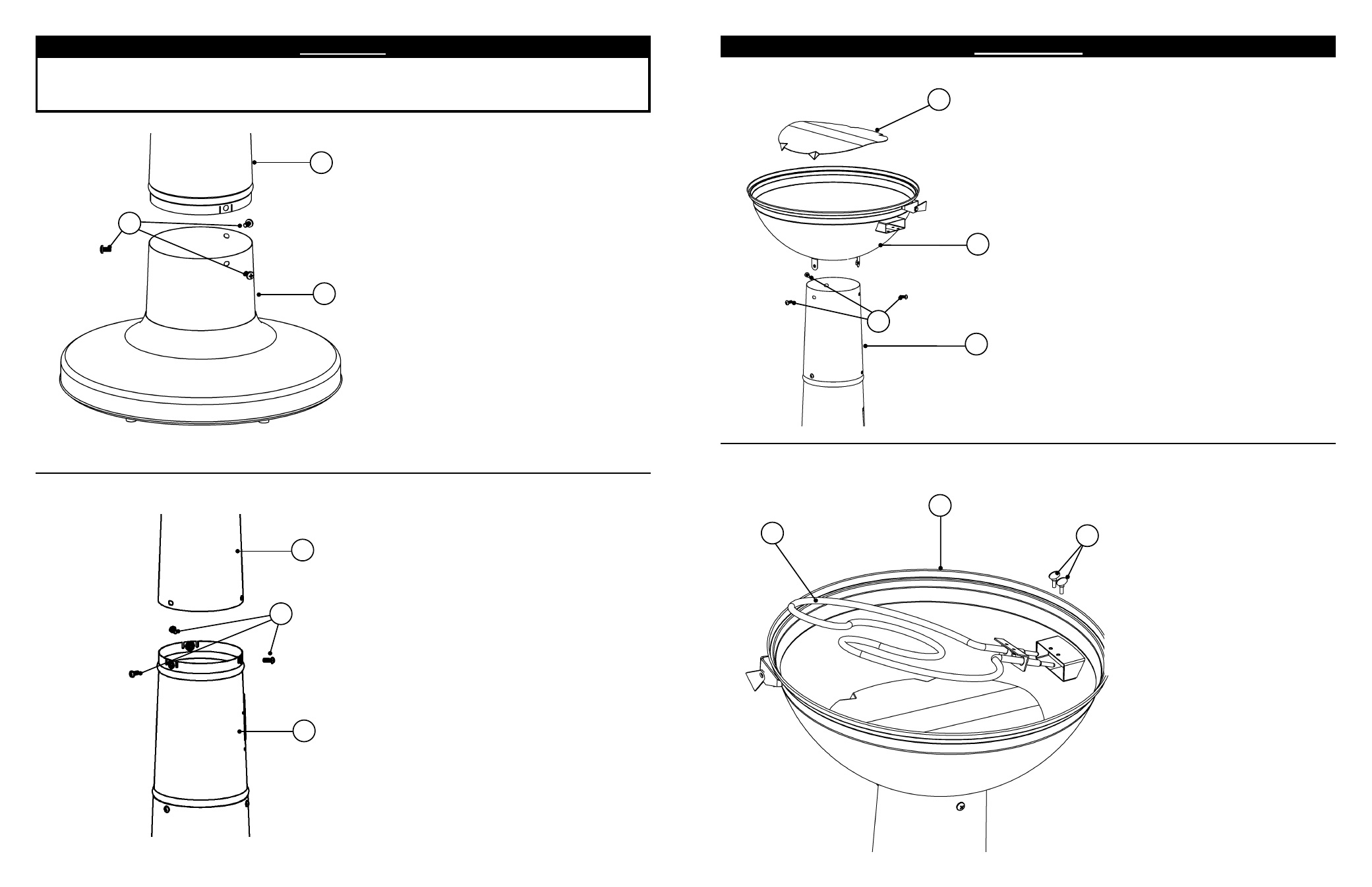

Carefully position grill as shown.
STEP 1.
Attach pedestal middle (4) to ped-
estal bottom (5) using phillips fl ange
screws (E).
STEP 2.
Attach pedestal top (3) to assem-
bled pedestal middle (4) as shown
using phillips fl ange screws (E).
4
4
3
5
E
E
8
ENSAMBLAJE
PASO 3.
Fije la base de la parrilla (2) a la
parte superior ensamblada del
pedestal (3) como se muestra
usando los tornillos embridados
Phillips (E).
Inserte la placa refl ectora (13) en la
base de la parrilla como se muestra.
13
2
3
D
2
11
E
PASO 4.
Inserte el elemento (11) en la base
de la parrilla (2) como se muestra.
Alinee los orifi cios en el elemento y
la base de la parrilla. Fije usando los
tornillos de apriete (D).
