WIKA Betriebsanleitung air2guide Typ A2G-25 18
40202755.02 07/2012 GB/D/F/E/I
4. Aufbau und Funktion
4. Aufbau und Funktion
Beschreibung

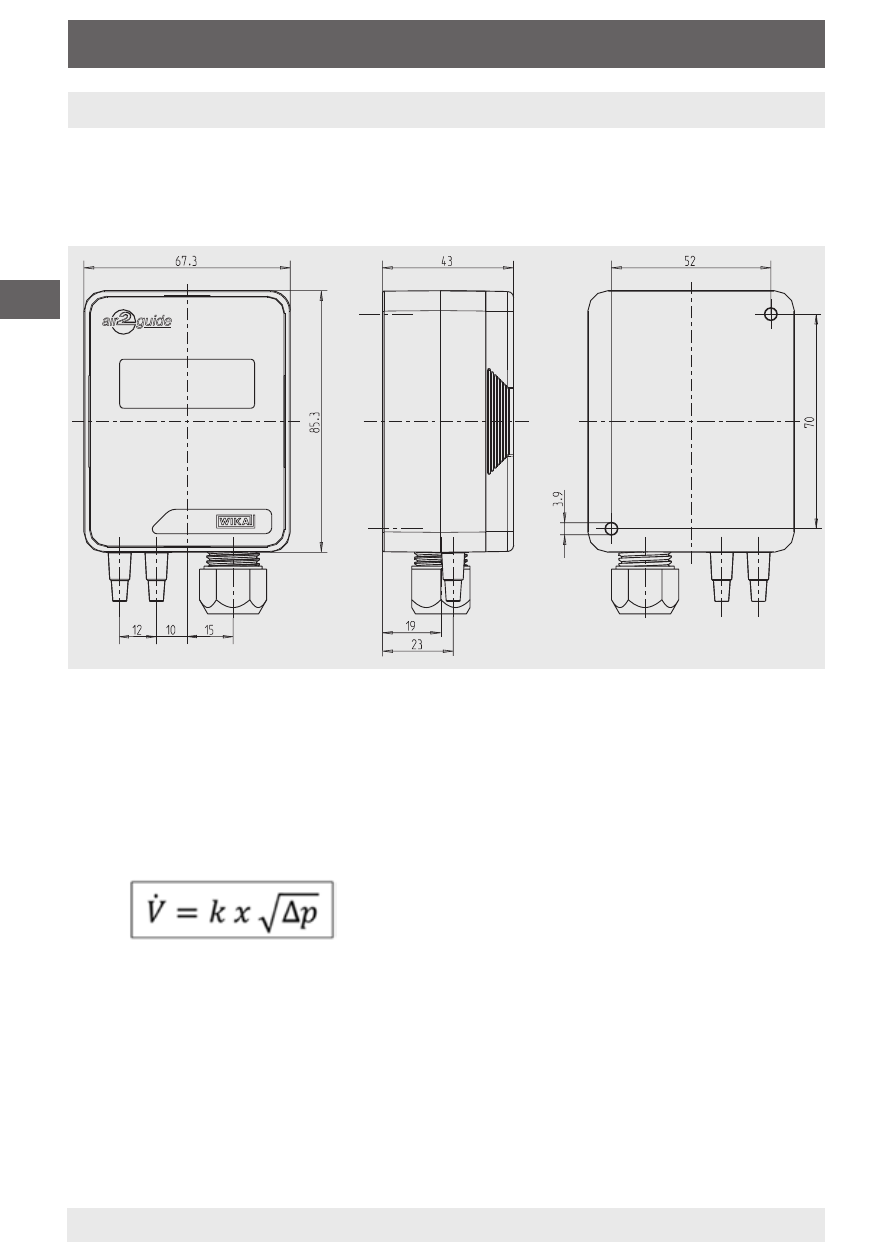

Abmessungen in mm
Der Volumenstrommessumformer Typ A2G-25 basiert auf dem
Wirkdruckverfahren. Das Wirkdruckverfahren vergleicht den statischen
Druck vor und nach der Verengung der Einlaufdüse mit Hilfe eines Diffe-
renzdruckmessgerätes. Über den Energieerhaltungssatz lässt sich der
Wirkdruck (Differenzdruck der statischen Drücke) dem Volumenstrom
wie folgt zuordnen:
Wobei k die spezifischen Düseneigenschaften des Ventilators
berücksichtigt (z. B. Fläkt Woods, Rosenberg, Nicotra, Comferi,
Ziehl, EBM, Gebhard).
Lieferumfang
Lieferumfang mit dem Lieferschein abgleichen.
