WIKA mode d'emploi type DIH10 57
14089810.01 03/2014 GB/D/F/E

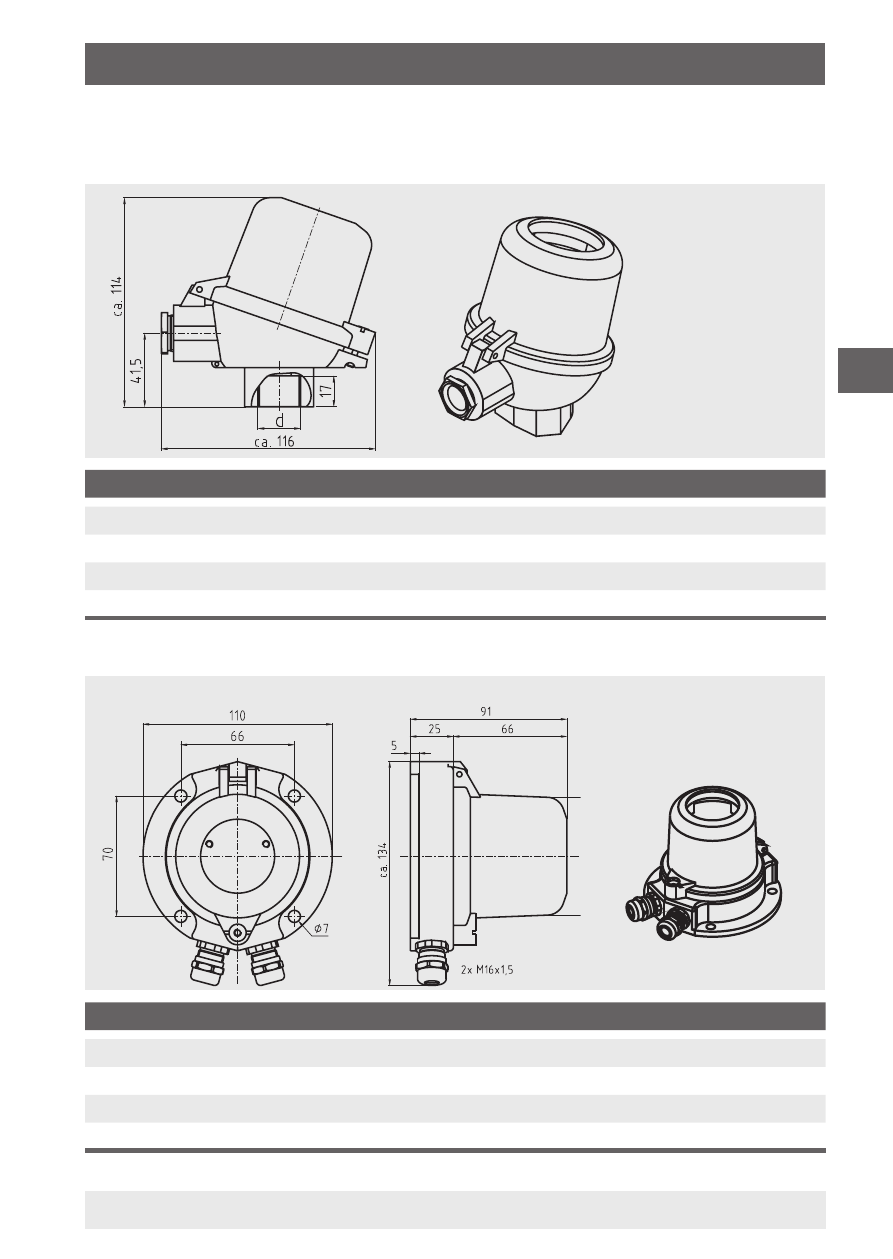

4.2 Exécutions de boîtier
4.2.1 Tête de raccordement BSZ-H (exécution standard), DIH10-Z-*A
4.2.2 Boîtier pour montage sur paroi, DIH10-Z-*C
Spécifications Version standard
Raccord vers le thermomètre d M24 x 1,5 / ½ NPT
Matériau Aluminium peint en noir 1)
Presse-étoupe 1 x M20 x 1,5 / 1 x ½ NPT
Indice de protection IP 65 (option: IP 67)
Spécifications Version standard
Matériau Aluminium peint en noir 1)
Partie inférieure Aluminium peint en noir 1)
Presse-étoupe 2 x M16 x 1,5
Indice de protection IP 65 (option: IP 67)
1) RAL 5022
14053621.01
14053621.01
BSZ-H version spéciale de la partie supérieure
Poids environ 500 g
Poids environ 350 g
4. Conception et fonction
