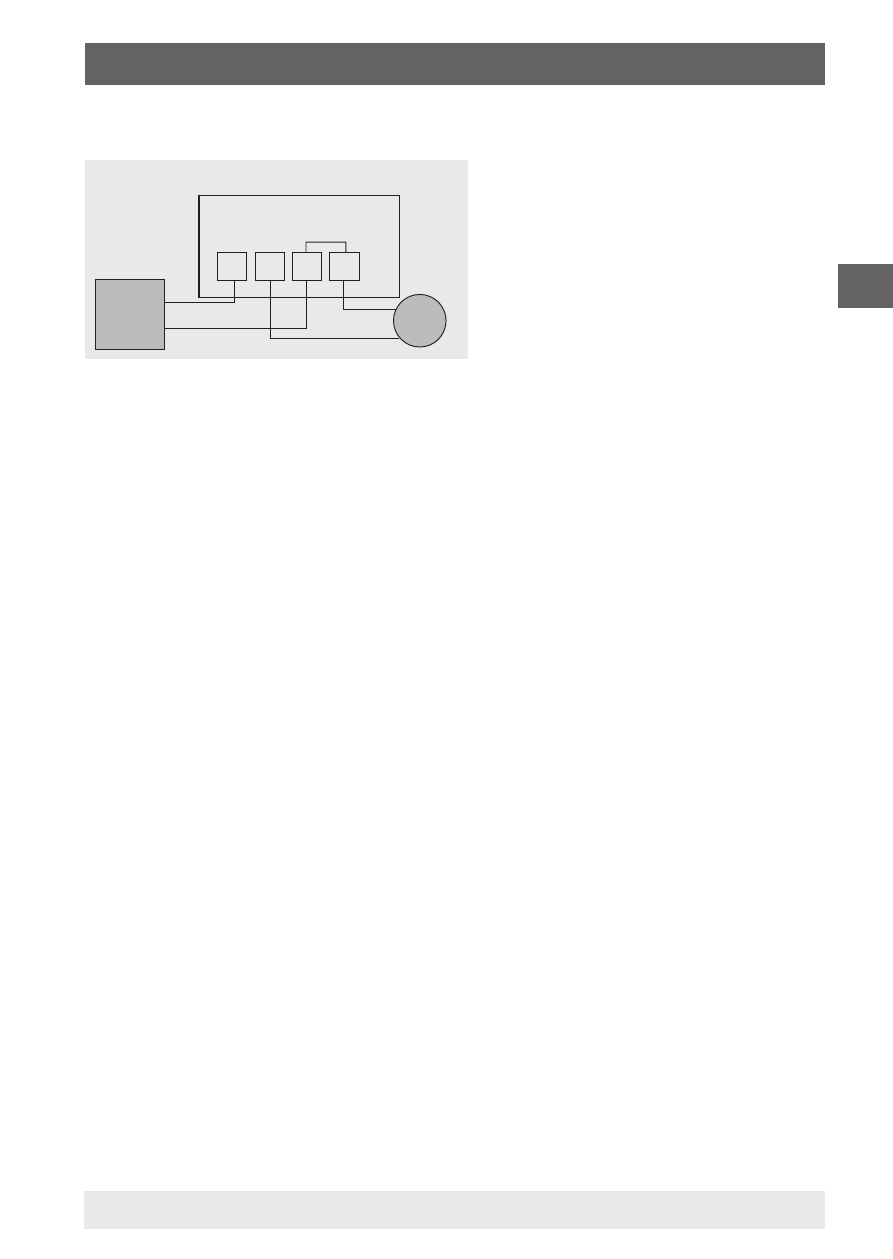

6.2 Anschluss Typ DIH10
Die 4-polige Klemmsteckleiste zum Anschluss der Stromschleifenanzeige
befindet sich auf der Rückseite des Displays und ist nach Öffnen des Gehäuses
zugänglich.
Klemme 1: Pluspol der Stromschleife
Klemme 2: Minuspol der Stromschleife
Klemme 3 und Klemme 4 sind auf der Platine gebrückt und dienen zum komfor-
tablen Anschluss eines im Anschlusskopf eingebauten Transmitters.
