WIKA Betriebsanleitung Kolben-Differenzdruckmessgerät 20
D
2103869.04 12/2012 GB/D/F/E
7. Inbetriebnahme, Betrieb

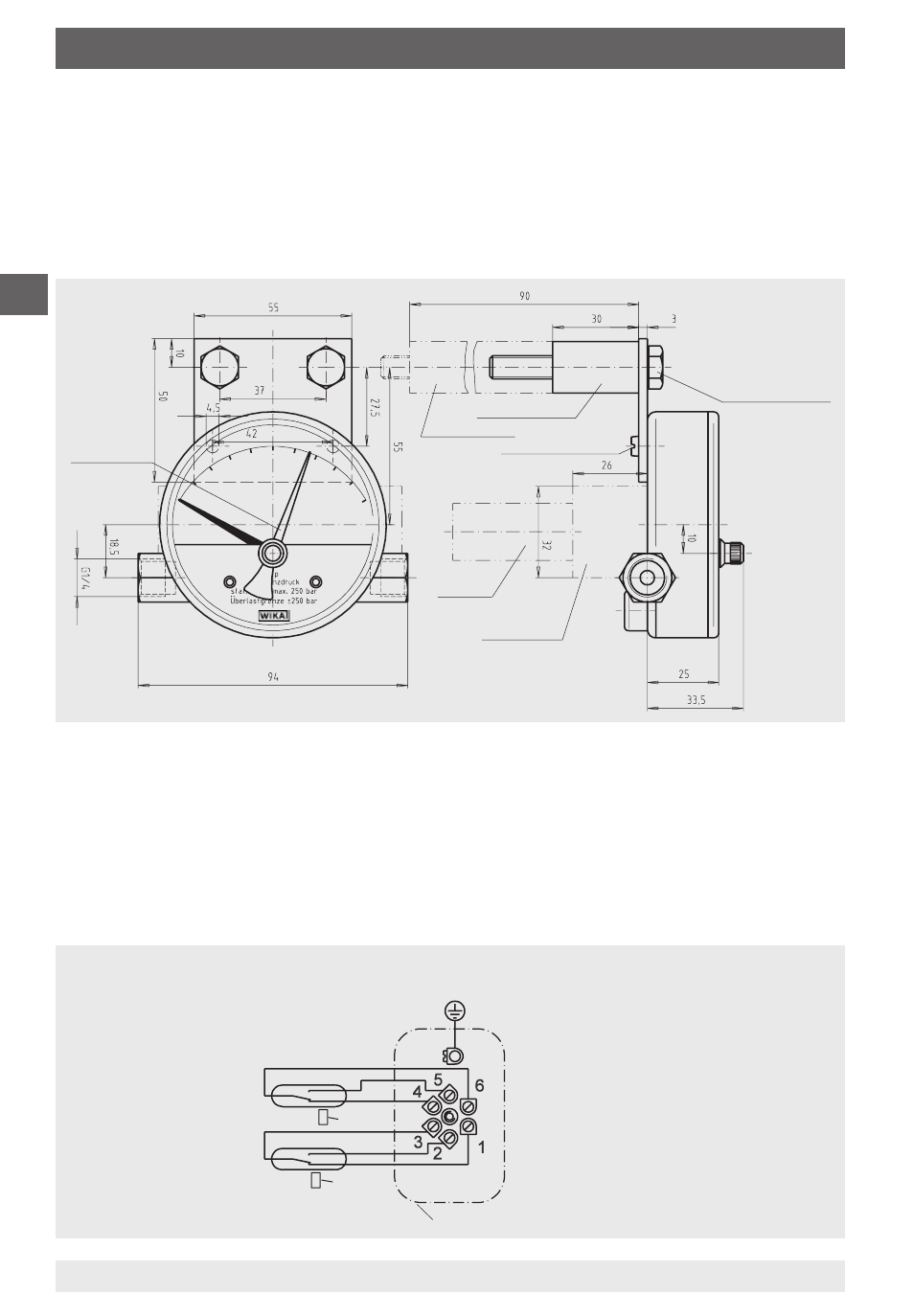

Sechskantschraube
M8 x 50 (M8 x 100)
ohne Reedkontakt
mit Reedkontakt
Schlitzschraube M4 x 10
Reedgehäuse
Schleppzeiger
Stecker
1581007.02
Elektrischer Anschluss (bei Geräten mit elektrischen Zusatzeinrichtungen)
Der elektrische Anschluss des Druckmessgerätes wird über Kabeldose und Kabel
hergestellt. Die genauen Anschlussbelegungen können dem nachfolgenden
Anschlussschema entnommen werden. Zusätzlich sind Anschlussbelegung und
erforderliche Hilfsenergie auf dem Typenschild des Reedgehäuses vermerkt.
Elektrisches Anschlussschema
Reed-Kontakt Typ 851.3 und 851.3.3
(Wechsler)
In den Geräten sind
keine Überstrom-Schutz-
einrichtungen eingebaut.
Falls Schutzeinrichtungen
gefordert werden, sind
diese extern vorzusehen.
Kabeldose
2. Kontakt
1. Kontakt
851. 3
851.3. 3
Ist die Leitung zum Druckmessgerät für eine erschütterungsfreie Anbringung nicht
stabil genug, so ist die Befestigung über entsprechende Befestigungselemente für
Wandmontage oder ggf. über eine Kapillare vorzunehmen.
Montage an Wand (siehe Zeichnung)
Anbringung/Befestigung mittels Messgerätehalter
