Page 19

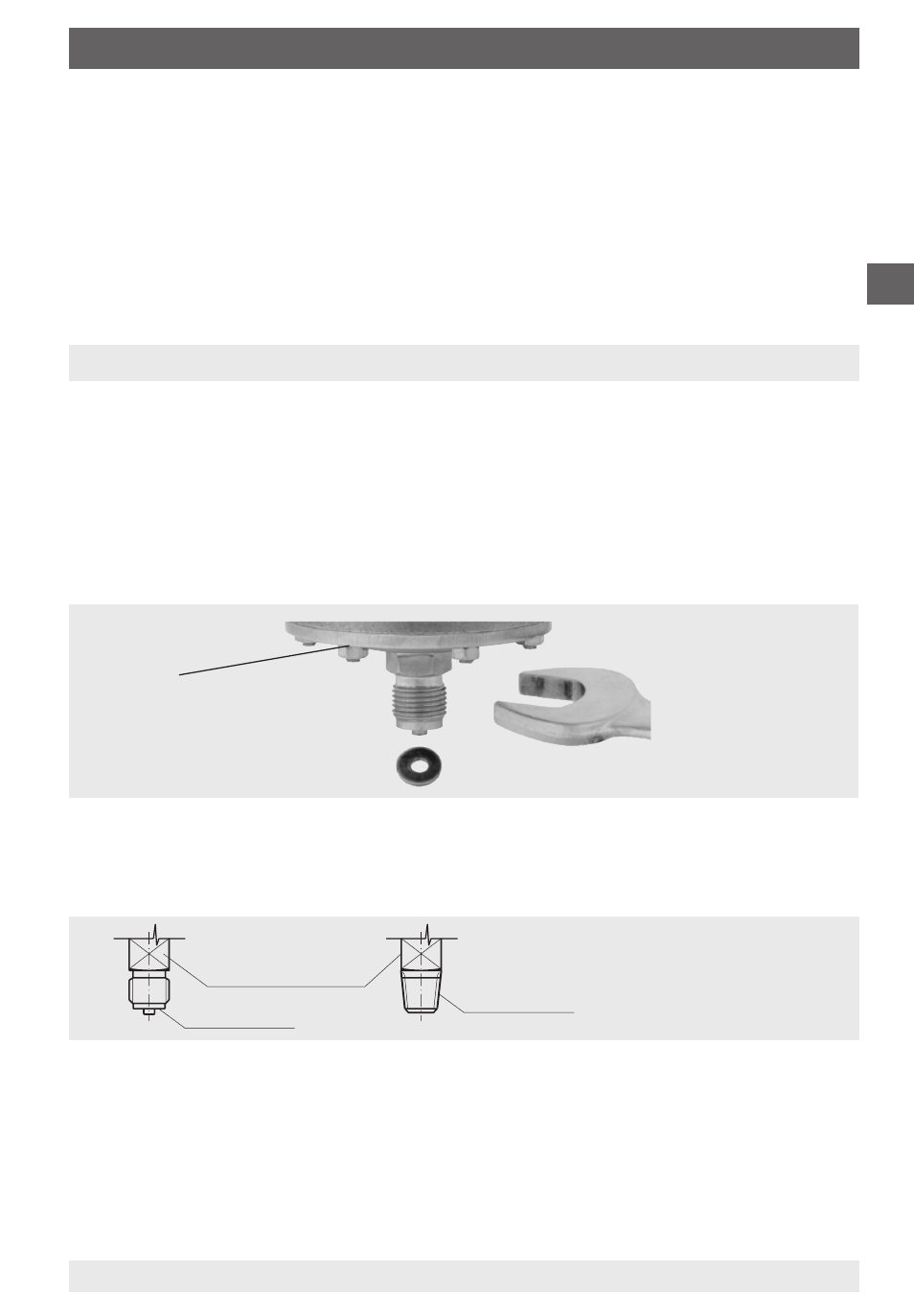

Montage mit
Gabelschlüssel
Flanschverbindung
1)
1) Die Schraubverbindung des Flansches
darf nicht geöffnet werden
Abdichtung im
Gewinde
Schlüsselfläche
Dichtfläche
19
WIKA Betriebsanleitung Druckmessgerät Typ 4 nach ATEX
2080276.04 12/2010 GB/D/F/E
D
6. Inbetriebnahme, Betrieb
5.2 Verpackung
Verpackung erst unmittelbar vor der Montage entfernen.
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen
optimalen Schutz (z. B. wechselnder Einbauort, Reparatursendung).
5.3 Lagerung
Zulässige Bedingungen am Lagerort
Lagertemperatur: -20 ... +70 °C (optional: -40 … +70 °C)
6. Inbetriebnahme, Betrieb
Mechanischer Anschluss
Entsprechend den allgemeinen technischen Regeln für Druckmessgeräte
(z. B. EN 837-2 "Auswahl- und Einbauempfehlungen für Druckmessgeräte").
Beim Einschrauben der Geräte darf die zum Abdichten erforderliche Kraft nicht
über das Gehäuse aufgebracht werden, sondern mit geeignetem Werkzeug nur
über die dafür vorgesehenen Schlüsselflächen am Vierkant des Anschlusszapfens.
Zur Abdichtung der Druckmessgeräteanschlüsse mit zylindrischem Gewinde an
der Dichtfläche
sind Flachdichtungen, Dichtlinsen oder WIKA-Profildichtungen
einzusetzen. Bei kegeligem Gewinde (z. B. NPT-Gewinde) erfolgt die Abdichtung
im Gewinde
, mit zusätzlichen Dichtwerkstoffen, wie z. B. PTFE-Band (EN 837-2).
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um das
Messgerät in die Stellung zu bringen, in der es sich am besten ablesen lässt, ist
ein Anschluss mit Spannmuffe oder Überwurfmutter zu empfehlen. Sofern ein
Druckmessgerät eine Ausblasvorrichtung besitzt, muss diese vor Blockierung
durch Geräteteile oder Schmutz geschützt sein.
Bei Sicherheitsdruckmessgeräten (zu erkennen am k) ist darauf zu achten, dass
der Freiraum hinter der ausblasbaren Rückwand mindestens 15 mm beträgt.
