WIKA manual de instrucciones para manómetro, modelo 2 según ATEX 54
2080268.06 02/2013 GB/D/F/E
6. Puesta en servicio, funcionamiento
La conexión mecánica
Conforme a las reglas técnicas generales para manómetros (por
ejemplo EN 837-2 "Recomendaciones relativas a la selección y monta-
je de manómetros").

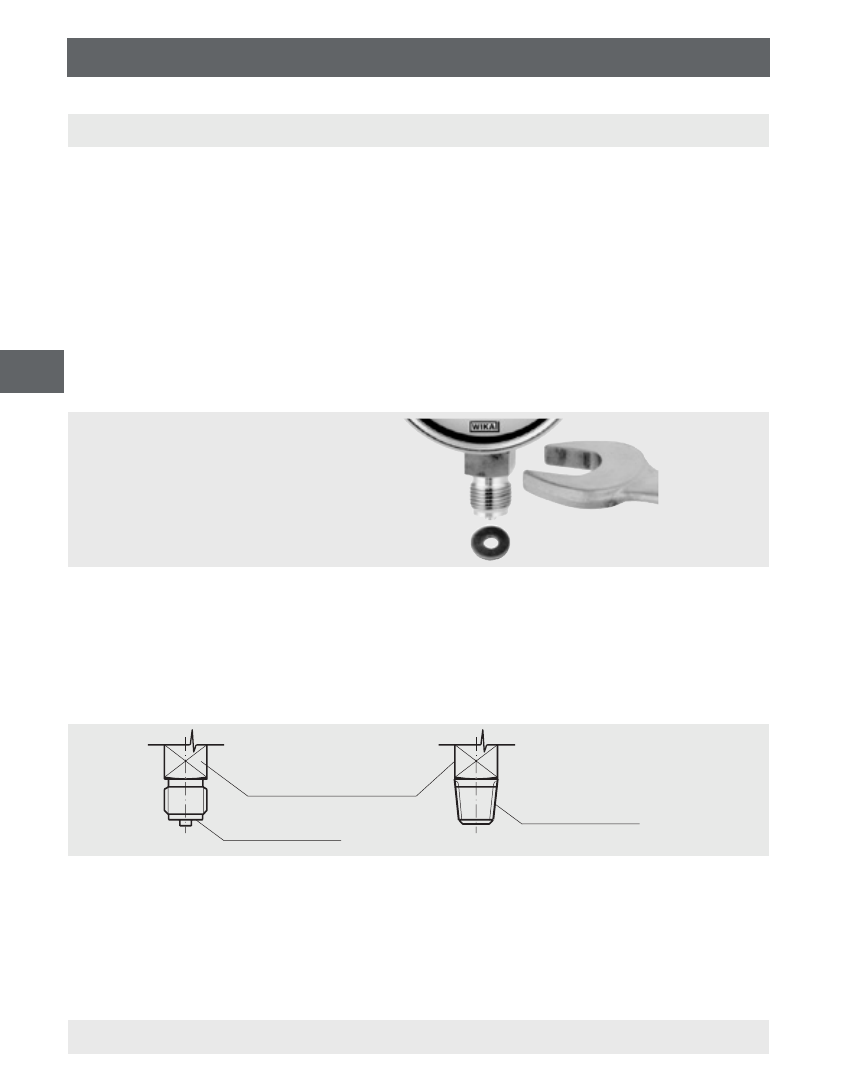

Para atornillar el aparato, se debe utilizar la fuerza mediante el uso de
herramientas adecuadas sobre las superficies planas de ajuste -previ-
stas para este fin-. Nunca sobre la caja.
Para el cierre de las conexiones de los manómetros con roscas
cilíndricas en la superficie de cierre  se debe instalar juntas planas,
arandelas o juntas perfiladas WIKA. Para roscas cónicas (por ejemplo,
roscas NPT) se realiza el cierre en la rosca  con material de cierre
complementario, como por ejemplo, cinta PTFE (EN 837-2).
El momento de arranque depende del tipo de cierre utilizado. Para
poner el manómetro en la posición que proporcionará la mejor lectura,
se recomienda una conexión con un manguito tensor o tuerca tapón.
Si un manómetro está dotado de un dispositivo de ventilación es
Montaje con
llave fija
Cierre en
la rosca 
Superficie de cierre 
6. Puesta en servicio, funcionamiento
Superficie plana
de ajuste
