Page 26
D
WIKA Betriebsanleitung Druckmessgerät, Typ 2 nach ATEX
26
2080268.06 02/2013 GB/D/F/E

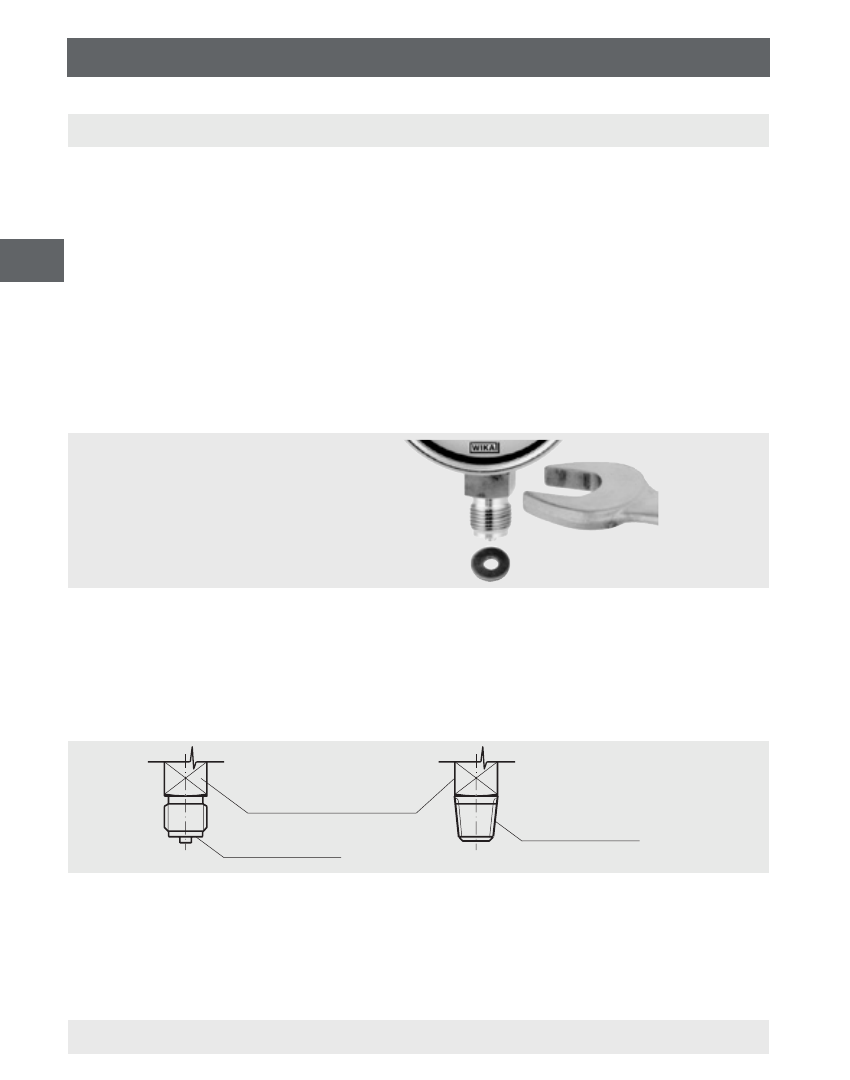

Montage mit
Gabelschlüssel
Schlüsselfläche
Abdichtung im
Gewinde
Dichtfläche
6. Inbetriebnahme, Betrieb
6. Inbetriebnahme, Betrieb
Mechanischer Anschluss
Entsprechend den allgemeinen technischen Regeln für
Druckmessgeräte (z. B. EN 837-2 "Auswahl- und Einbauempfehlungen
für Druckmessgeräte").
Beim Einschrauben der Geräte darf die zum Abdichten erforderliche
Kraft nicht über das Gehäuse aufgebracht werden, sondern
mit geeignetem Werkzeug nur über die dafür vorgesehenen
Schlüsselflächen am Vierkant des Anschlusszapfens.
Zur Abdichtung der Druckmessgeräteanschlüsse mit zylindrischen
Gewinde an der Dichtfläche sind Flachdichtungen, Dichtlinsen oder
WIKA-Profildichtungen einzusetzen. Bei kegeligen Gewinde (z. B.
NPT-Gewinde) erfolgt die Abdichtung im Gewinde , mit zusätzlichen
Dichtwerkstoffen, wie z.B. PTFE-Band (EN 837-2).
Das Anzugsmoment ist von der eingesetzten Dichtung abhängig. Um
das Messgerät in die Stellung zu bringen, in der es sich am besten
ablesen lässt, ist ein Anschluss mit Spannmuffe oder Überwurfmutter
zu empfehlen. Sofern ein Druckmessgerät eine Ausblasvorrichtung
