27 WIKA Instructions d'utilisation manomètres Type 700.0X avec 851 selon ATEX
11025867 02/2005 GB/D/F
F

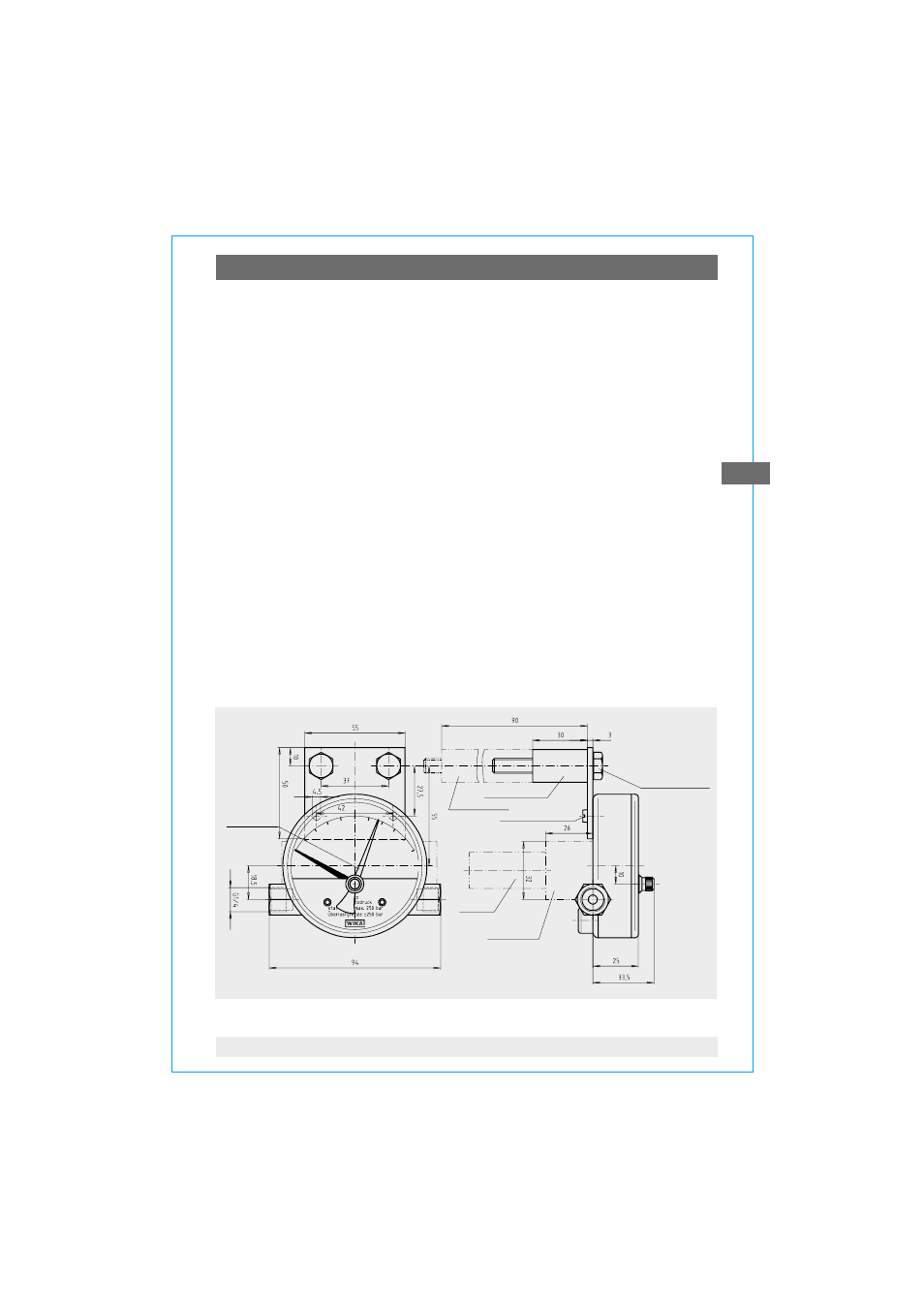

vis à tête hexagonal
M 8 x 50 (M 8 x 100)
1581 007.02
aiguille suiveuse
connecteur
sans contact de reed
avec contact de reed
vis à tête fendue M 4 x 10
boîtier de reed
5. Montage
5. Montage
Le montage du manomètre différentiel se fait en se reportant aux
recommandations d'installation d'appareils de mesure de pression selon EN
837-2/7.
T La température admissible pour le fluide / l'ambiance ne doit pas être
dépassée (voir point 3).
T Nettoyer soigneusement les conduites de mesure avant de monter l'appareil.
T Les appareils doivent être installés et utilisés exempts de vibrations.
T Les appareils doivent être protégés contre la crasse et de fortes variations
de température.
Afin d'éviter que des impuretés pénètrent dans le système de mesure et de là
une détérioration de celui-ci, le manomètre est à placer au-dessus du point de
mesure.
Au cas où le tuyau raccordant le manomètre ne serait pas suffisamment stable
pour une fixation exempte de vibrations, il faut effectuer la fixation à l'aide
d'éléments pour installation sur paroi ou, le cas échéant, par l'intermédiaire d'un
tube capillaire.
Montage sur paroi (voir dessin)
Pose / fixation à l'aide d'un support d'appareil de mesure
