72 WIKA manual de instrucciones balanza de bombonas de gas, modelo GCS-1
E
11145676.05 11/2011 GB/D/F/E

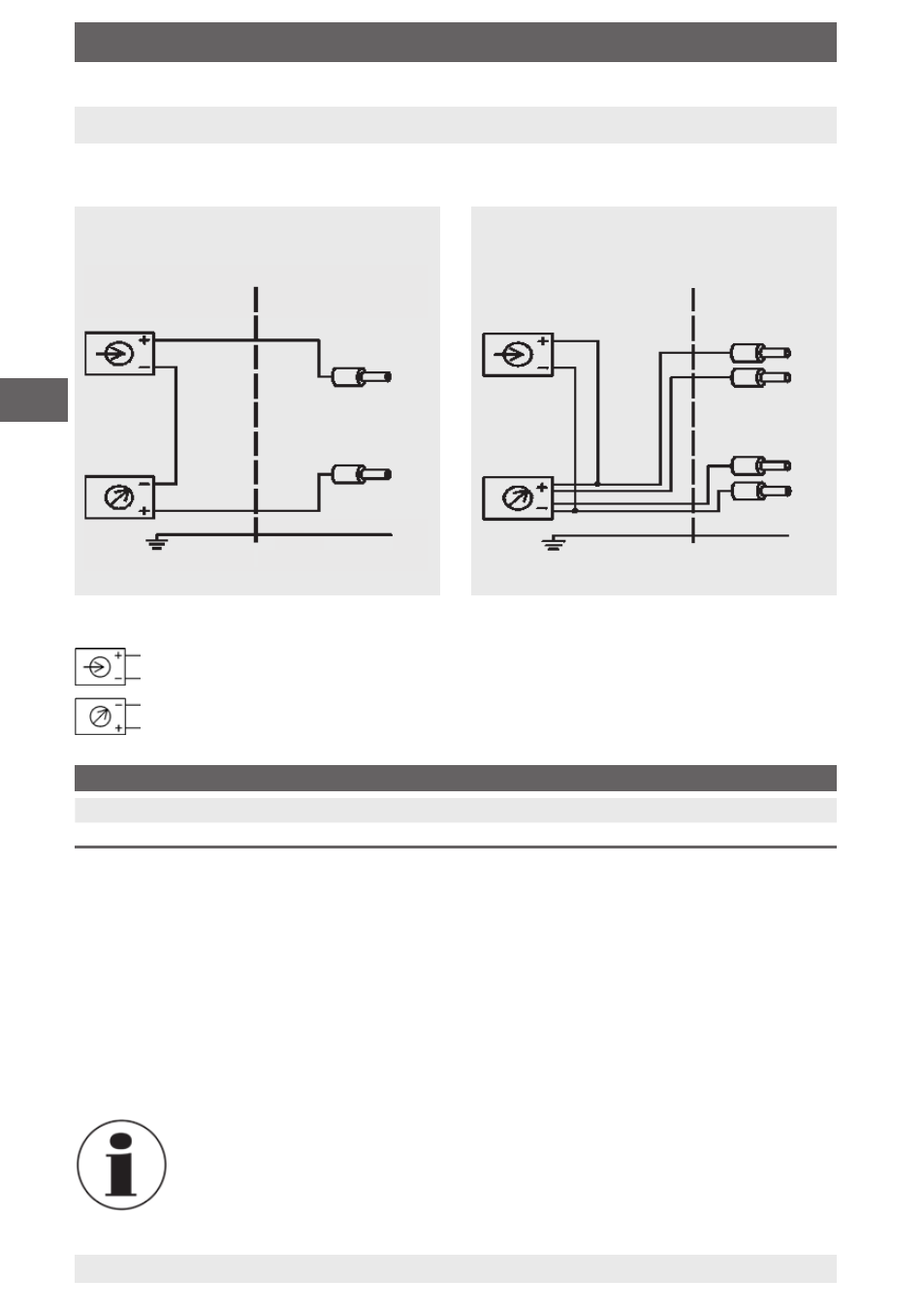

Detalles del conexionado
2 hilos U
+
/ S
+
= Marrón U- / S- = Negro
4 hilos U
+
= Rojo U- = Negro S
+
= Naranja S- = Marrón
Zona no explosiva Zona explosiva
Fuente de tensión
Consumidor (p. ej. indicador digital)
blindaje
(colocado a la caja)
Marrón
Negro
blindaje
(colocado a la caja)
Naranja
Rojo
Marrón
Negro
Zona no explosiva Zona explosiva
6. Puesta en servicio, funcionamiento
Conexión eléctrica
2 hilos 4 hilos
El blindaje está colocado a la caja.
Asegurarse de que no penetre humedad en las salidas en el extremo del cable.
Prueba de funcionamiento
La señal de salida debe comportarse proporcionalmente a la masa aplicada. De lo
contrario puede indicar una célula de medida dañada. En este caso, véase el capítulo
"9. Fallos".
Al pesar una bombona de gas prestar atención a que la balanza esté
apoyada sobre una base firme y plana, y que no tenga contacto con
ningún objeto.
Leyenda:
