51 WIKA mode d’emploi Balance pour bouteilles de gaz, type GCS-1
F
11145676.05 11/2011 GB/D/F/E

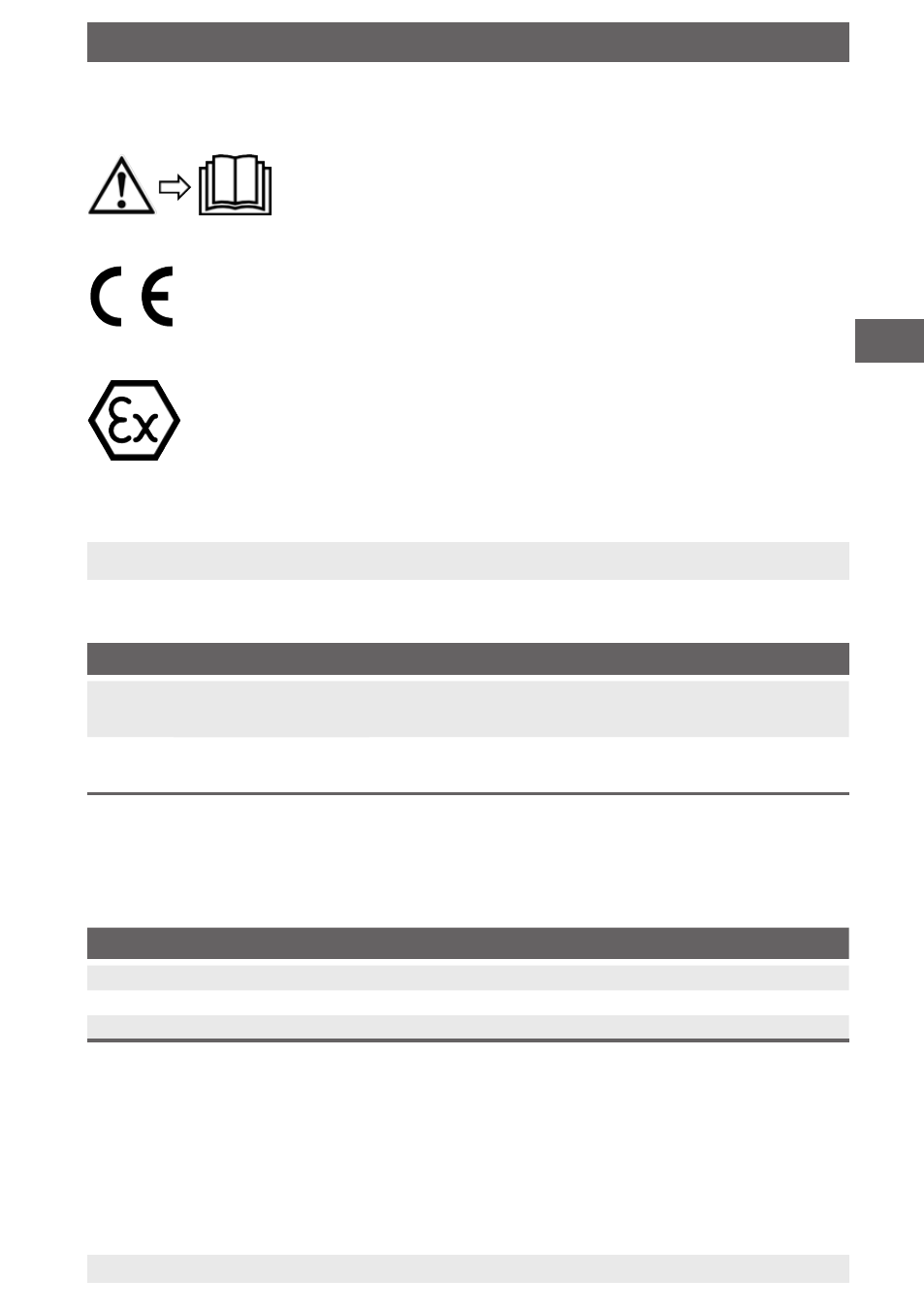

Explication des symboles
Lire impérativement le mode d'emploi avant le montage et la
mise en service de l'instrument !
CE, Communauté Européenne
Les instruments avec ce marquage sont conformes aux directives
européennes pertinentes.
ATEX Directive européenne sur les appareils destinés à être utili-
sés en atmosphère explosible (Atmosphère = AT, explosible = Ex)
Les instruments avec ce marquage sont conformes aux exigences de la
directive européenne 94/9/CE (ATEX) sur la protection contre les explo-
sions.
3. Spécifications
3.1 Etendues de mesure
Poids
lbs Etendue de mesure 0 ... 60 0 ... 100 0 ... 300
Surcharge 0 ... 250 0 ... 300 0 ... 750
kg Etendue de mesure 0 ... 27,2 0 ... 45,4 0 ... 136,1
Surcharge 0 ... 115 0 ... 130 0 ... 340
Autres étendues de mesure sur demande
3.2 Signal de sortie
Type Signal
GCS-1-A (2 fils) 4 ... 20 mA
GCS-1-G (4 fils) 0 ... 5 VDC
GCS-1-F (4 fils) 0 ... 10 VDC
Charge
Type GCS-1-A:
≤ (alimentation - 10 V) / 0,02 A
Type GCS-1-G: > 5 kΩ
Type GCS-1-F: > 10 kΩ
2. Sécurité / 3. Spécifications
