56

WIKA mode d’emploi Balance pour bouteilles de gaz, type GCS-1

F

11145676.05 11/2011 GB/D/F/E

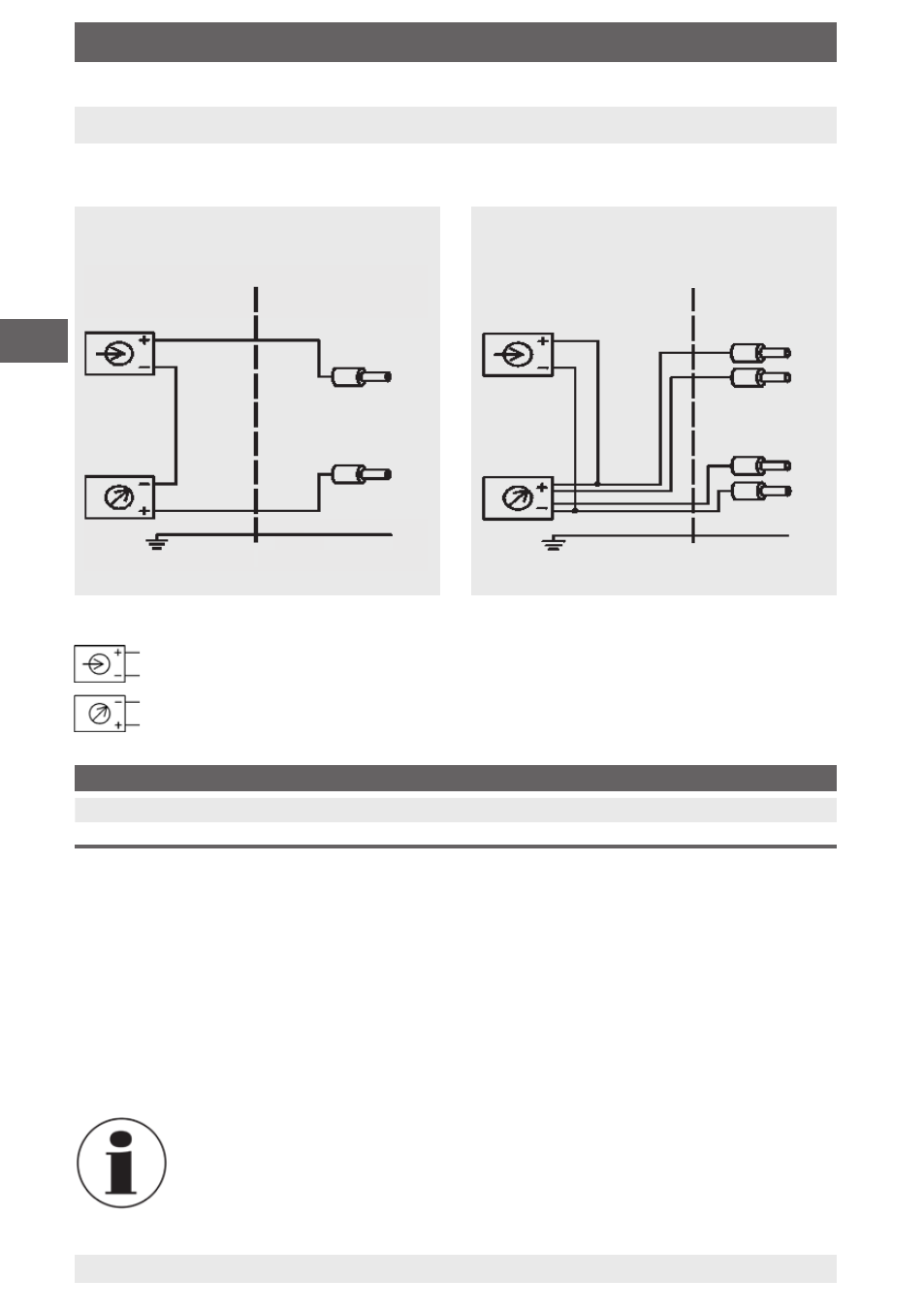

Configuration du raccordement

2 fils

U

+

/ S

+

= marron

U-/ S- =noir

4 fils

U

+

= rouge

U- = noir

S

+

= orange

S- = marron

Zone Non Ex

Zone Ex

Source de tension

Charge (p.e. afficheur)

Blindage

(relié au boîtier)

Marron

Noir

Blindage

(relié au boîtier)

Orange

Rouge

Marron

Noir

Zone Non Ex

Zone Ex

6. Mise en service, exploitation

Raccordement électrique

2 fils

4 fils

La gaine est connectée au boîtier.

Assurez-vous qu'aucune humidité ne peut pénétrer à l'extrémité du câble.

Contrôle de fonctionnement

Le signal de sortie doit être proportionnel à la masse. Si cela n'est pas le cas, cela

pourrait indiquer un endommagement de la cellule de mesure. Dans ce cas, voir le

chapitre "9. Dysfonctionnements".

Lorsque vous pesez une bouteille de gaz, assurez-vous que la balance

pour bouteilles de gaz est posée sur une base solide et plane et qu'elle

ne peut pas toucher d'autre objet.

Légende :
