E
Entrada 2 hilos
Versión corriente
3 hilos
Versión tensión

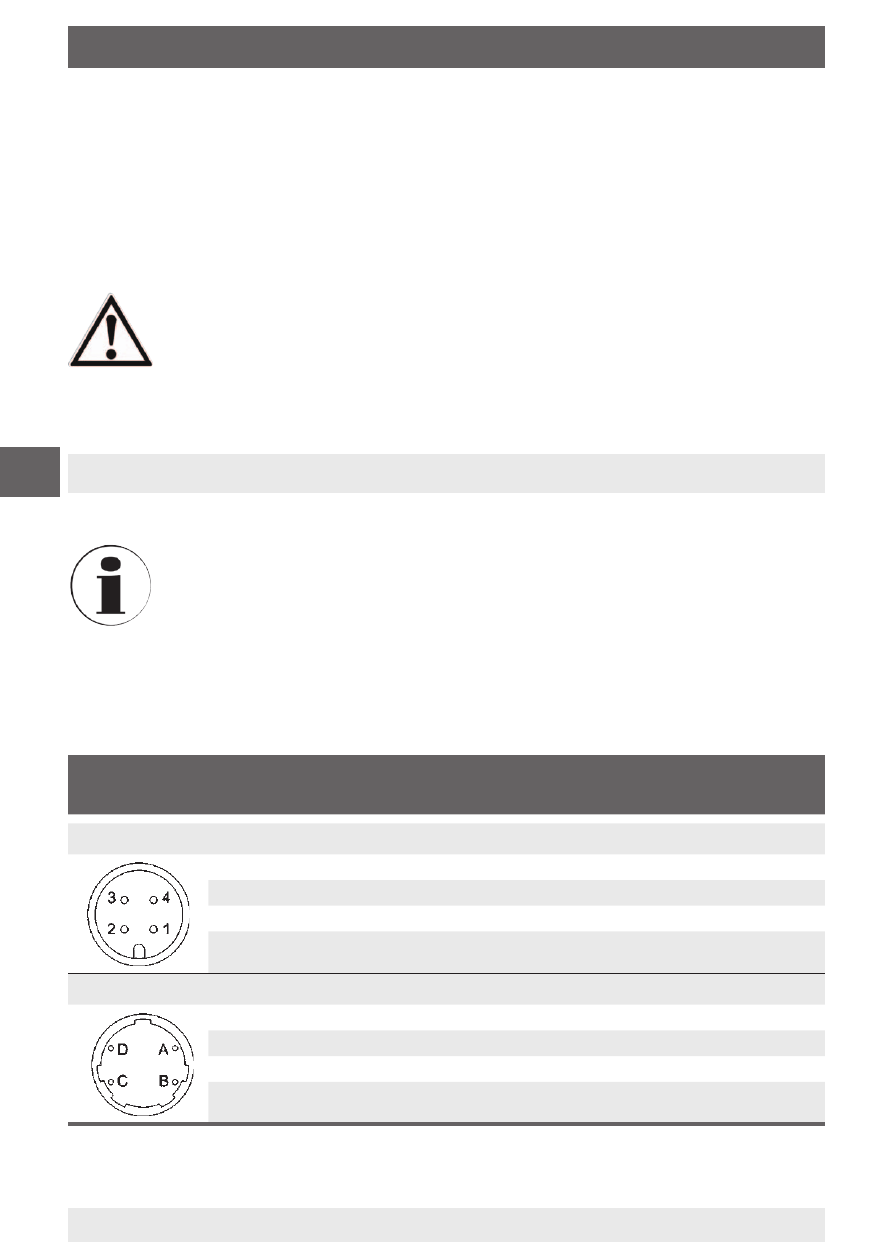

Hembrilla para conector circular M12 x 1; 4-pin
1 Alimentación auxiliar U
B+
, Sig
+
Alimentación auxiliar U
B+
2 -- --
3 Alimentación auxiliar 0V, Sig- Alimentación auxiliar 0V, Sig-
4 -- Señal Sig
+
Hembrilla para conector tipo bayoneta; 4-pin
A Alimentación auxiliar U
B+
, Sig
+
Alimentación auxiliar U
B+
B -- Señal Sig
+
C -- --
D Alimentación auxiliar 0V, Sig- Alimentación auxiliar 0V, Sig-
WIKA manual de instrucciones indicador LED acoplable modelo A-AI-1 72
2437704.05 10/2012 GB/D/F/E
5. Transporte, embalaje ... / 6. Puesta en servicio, funcionamiento
Almacenar el indicador LED acoplable en su embalaje original en un lugar que cumpla
las condiciones arriba mencionadas. Si no se dispone del embalaje original, empaquetar
y almacenar el dispositivo como se indica a continuación:
1. Envolver el instrumento en un film de plástico antiestático.
2. Colocar el instrumento junto con el material aislante en el embalaje.
3. Para un almacenamiento prolongado (más de 30 días) colocar una bolsa con un
desecante en el embalaje.
¡ADVERTENCIA!
Antes de almacenar el instrumento (después del funcionamiento), eliminar
todos los restos de medios adherentes. Esto es especialmente importan-
te cuando el medio es nocivo para la salud, como p. ej. cáustico, tóxico,
cancerígeno, radioactivo, etc.
6. Puesta en servicio, funcionamiento
6.1 Conexión eléctrica
Las conexiones eléctricas del indicador LED acoplable no se pueden girar;
si se hace girar el indicador montado se puede dañar en el mismo y/o el
transmisor de presión.
Conexión al transmisor de presión (entrada)
Enchufar la hembrilla de entrada del indicador LED acoplable de conexión directamente
a la salida del transmisor.
