Silverline Worktop Jig - Manual (Page 23)

22
I
22
I

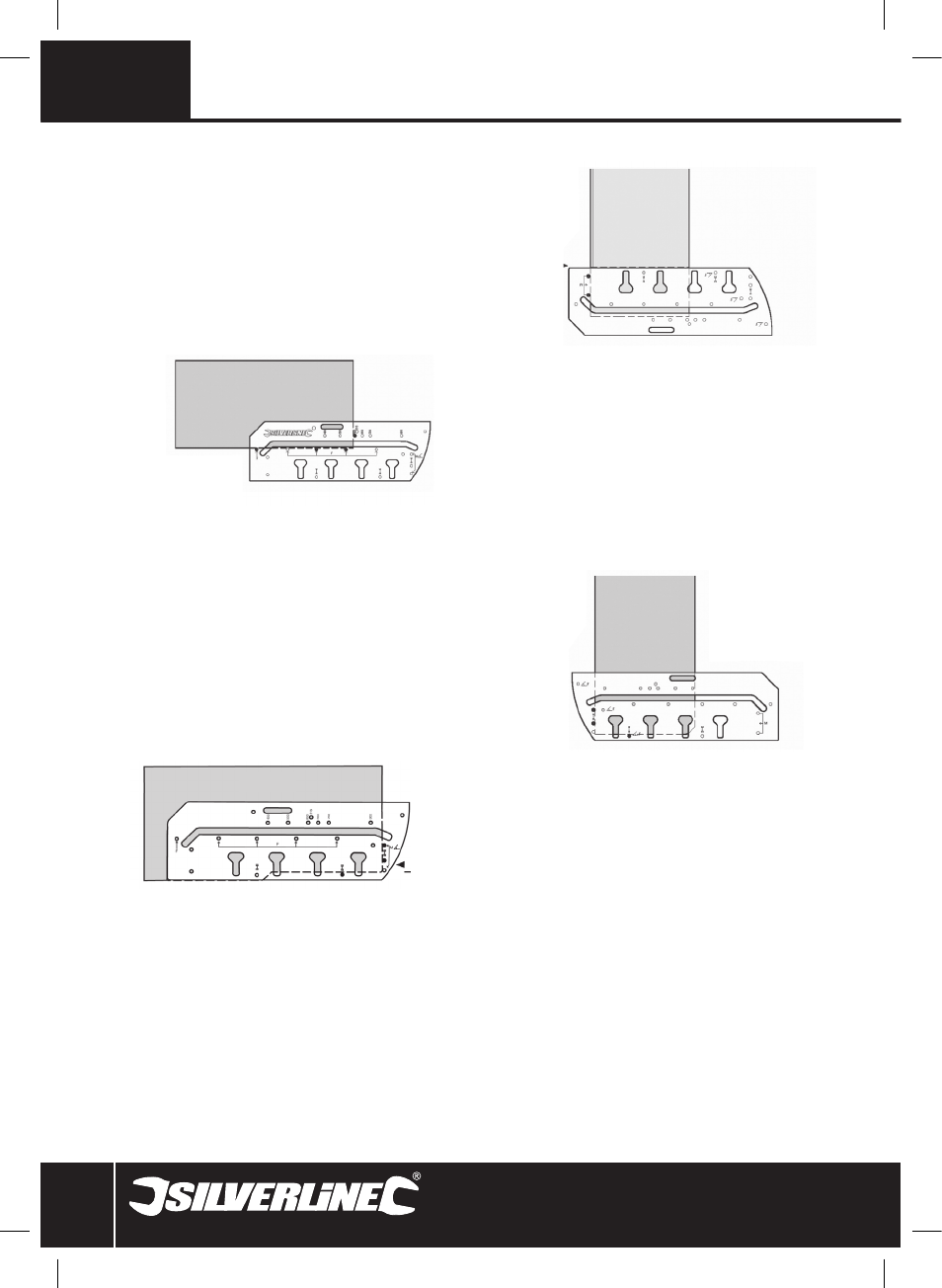

Giunto lato destro 90˚
Taglio femmina lato destro
• Il piano di lavoro deve essere posizionato con la superficie verso il basso
e il bordo postformato di fronte all’utente
• Con la dima rivolta verso l'alto, posizionare due spine di plastica nei fori
delle spine femmine svasate (4) che sono indicate con una "F"
• Posizionare un’altra spina dentro del foro interessato. Questo dipenderà
dalla larghezza del piano di lavoro che si sta utilizzando
• Posizionare la dima sul bordo del piano di lavoro (come indicato), prima
di fissare la dima nella posizione con i morsetti C
• Posizionare la fresatrice sul lato sinistro come indicato. Accertarsi di fare
sempre i tagli da sinistra a destra
• Tagliare soltanto fino ad una profondità di 8 mm in ogni passata. Ripetere
la procedura fino a completare il taglio
• Fare una passata in più attraverso il taglio per rimuovere l’eccedenza
di materiale
Scanalature bulloni femmina lato destro
• Posizionare il piano di lavoro rivolto verso il basso
• Con la dima rivolta verso il basso, posizionare due spine di plastica nei
fori delle spine maschio svasate (5) che sono indicate con una "M"
• Mettere le due spine rimaste nei fori spina bullone (7) che sono indicate
con una "B"
• Posizionare la dima sul piano di lavoro (come indicato), prima di fissare la
dima in posizione con i morsetti C
• Le scanalature dei bulloni devono essere tagliate fino ad una profondità
di 20 mm. Non eccedere la profondità di taglio di 8 mm in ciascun taglio
• Seguire il disegno, fare una passata in più sul taglio per rimuovere
l’eccedenza di materiale
Taglio maschio lato destro
• Posizionare il piano di lavoro rivolto in alto
• Con la dima rivolta verso il basso, posizionare due spine di plastica nei
fori delle spine maschio svasate (5) e pressare saldamente la dima verso
il bordo postformato
NOTA: Prima di fissare la dima con i morsetti C, accertarsi che sia
posizionata correttamente in modo che il piano di lavoro non sia tagliato
troppo corto per il giunto.
• Una volta che la dima è posizionata, fissarla saldamente con i morsetti C
• Prima di tutto, posizionare la fresatrice sul lato sinistro della dima come
indicato
• Tagliare soltanto fino ad una profondità di 8 mm in ogni passata.
Ripetere la procedura fino a completare il taglio
• Fare una passata in più attraverso il taglio per rimuovere l’eccedenza
di materiale
Scanalature bulloni maschio lato destro
• Posizionare il piano di lavoro rivolto in basso
• Con la dima rivolta verso il basso, posizionare le due spine di plastica nei
fori delle spine maschio (5)
• Posizionare le due spine restanti attraverso i fori delle spine dei bulloni
(7)
• Posizionare la dima sul piano di lavoro (come indicato),
prima di fissare la dima in posizione con i morsetti C
• Le scanalature dei bulloni devono essere tagliate fino d una profondità di
20 mm. Non eccedere la profondità di taglio di 8 mm in ciascun taglio
• Seguire il disegno, fare una passata in più sul taglio per rimuovere
l’eccedenza di materiale
PARTE FRONTALE DEL PIANO DI LAVORO
FEMMINA
PIANO DI
LAVORO
RIVOLTO VERSO
IL BASSO
PARTE FRONTALE
DEL PIANO DI
LAVORO
MASCHIO
PIANO DI
LAVORO
RIVOLTO
VERSO IL
BASSO
PARTE FRONTALE
DEL PIANO DI
LAVORO
FEMMINA
PIANO DI
LAVORO VERSO
L’ALTO
PARTE
FRONTALE
DEL PIANO DI
LAVORO
MASCHIO
