Instrucciones de seguridad
Antes de cortar
• Es esencial familiarizarse totalmente con el procedimiento correcto para
configurar la plantilla antes de efectuar el corte.
• Antes de usar la plantilla le aconsejamos efectuar algunas juntas de
práctica con recortes de encimeras u otros materiales para familiarizarse
con ella.
• Los niños y los animales domésticos deben mantenerse siempre a una
distancia de seguridad del área de trabajo.
• Asegúrese de que el área de trabajo no sea peligrosa para los niños.
• Desconecte siempre su herramienta de la red eléctrica antes de instalar,
desinstalar accesorios o realizar tareas de mantenimiento.
• Siempre que pueda, utilice un sistema de extracción de polvo con su
herramienta eléctrica, de esta forma obtendrá un entorno más limpio
y seguro.
• Después de cada corte proceda a barrer el aserrín del área de trabajo
para impedir que las personas puedan resbalarse.
• Antes de iniciar el corte asegure siempre que la encimera esté
correctamente apoyada y firmemente sujeta a un banco o caballete.
• Asegure que la plantilla permanezca firmemente sujeta a la encimera.
• Asegure que el área de trabajo esté totalmente despejada de modo que
ofrezca la mayor cantidad de espacio disponible.
• Cada corte debe ser llevado a cabo desplazándose de izquierda a
derecha.
• La fresa debe entrar siempre por el borde frontal, salvo cuando realice
agujeros para pernos.
• Al fresar, asegúrese de que cada corte tenga una profundidad máxima
de 8 mm.
• No utilice una fresa dañada, ya que esto afectaría considerablemente a
la calidad del corte.
Durante el corte
• Asegúrese de llevar siempre equipo de seguridad necesario, incluida
protección ocular, protección auditiva y máscara antipolvo.
• Asegure que el recorrido de la fresadora permanezca libre de
obstrucciones.
• Asegure que las pinzas de la plantilla queden encajadas firmemente en
su sitio y que no sobresalgan por la superficie de la plantilla.
• Asegure que el cable de alimentación de la fresadora esté alejado de la
plantilla y que tenga suficiente longitud.
• No encienda nunca la fresadora cuando la fresa esté en contacto con la
pieza de trabajo.
• No fuerce la fresadora para que corte con demasiada rapidez. Esto
provocará en un acabado de mala calidad y podría dañar la fresa.
• No retire nunca la fresadora de la plantilla mientras todavía esté en
movimiento. Espere a que la fresa se detenga completamente.
• Mantenga siempre la base de la fresadora plana sobre la superficie de la
plantilla, ya que de lo contrario las juntas no coincidirán.
• No se aleje demasiado de la plantilla, mantenga el equilibrio en todo
momento.
Equipos requeridos
A fin de poder utilizar esta plantilla para encimera, se requieren TODOS los
elementos siguientes:
• Fresadora de ½" – motor con potencia mínima de 1600 W;
• Casquillo copiador para encimera / no achaflanado con diámetro externo
de 30 mm
• Fresa al carburo de tungsteno de 12,7 x 50 mm
• Un par de sargentos
Nota: Asegúrese de que el casquillo copiador de su fresadora disponga de
un diámetro exterior de 30 mm. Lea siempre las instrucciones indicadas
por el fabricante de su fresadora sobre el uso e instalación de casquillos
copiadores.
Presentación del producto

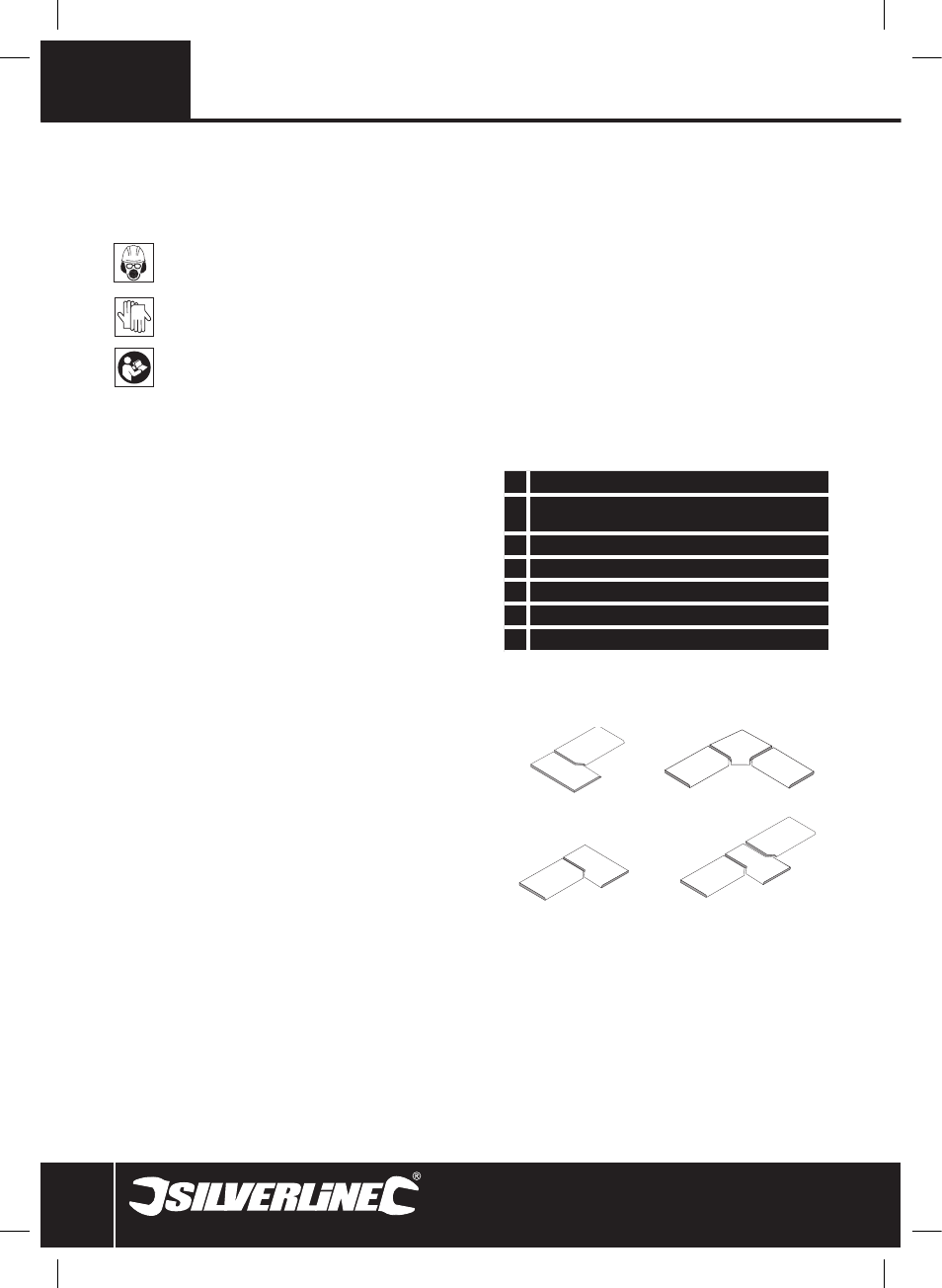

Tipos de cortes
JUNTA ESTÁNDAR A 90°
A LA IZQUIERDA
JUNTA EN ESQUINAS
JUNTA RECTA JUNTA ESTÁNDAR A 90° A LA DERECHA
MACHO
MACHO
HEMBRA
HEMBRA
MACHO
MACHO
MACHO
MACHO
HEMBRA
HEMBRA
1 Asa de transporte
2
Agujeros para sujetar la plantilla en diferentes
encimeras
3 Ranura central
4 Ranuras para juntas hembra
5 Ranuras para juntas macho
6 Ranuras para juntas con agujeros
7 Ranuras para agujeros para pernos
Descripción de los símbolos
Los símbolos siguientes pueden aparecer en la placa de características
de su herramienta. Éstos representan información importante sobre el
producto o instrucciones relativas a su uso.
Lleve protección auditiva
Lleve protección ocular
Lleve protección respiratoria
Lleve un casco de seguridad
Lleve guantes de seguridad
Lea el manual de instrucciones
