HINWEIS: Vergewissern Sie sich vor dem Einspannen, dass die Schablone
richtig positioniert ist, damit die Arbeitsplatte nicht zu kurz für die
Plattenverbindung geschnitten wird.
• Wenn die Schablone richtig aufliegt, spannen Sie sie mit Schraubzwingen
fest
• Beginnen Sie, indem Sie die Oberfräse auf der linken Seite der Schablone
ansetzen
• Fräsen Sie bei jedem einzelnen Schnitt höchstens 8 mm tief. Wiederholen
Sie den Vorgang, bis der Schnitt fertig ist
• Entfernen Sie das überschüssige Material mit einem abschließenden
Schnitt
Linksseitige Plattenverbinderschlitze in
der auskragenden Platte
• Die Arbeitsplatte muss mit der Oberseite nach unten zeigen
• Legen Sie die Schablone mit der Oberseite nach oben auf und führen
Sie zwei Kunststoff-Fixierstifte in die Fixierstiftlöcher für auskragende
Platten (5) ein
• Stecken Sie die beiden übrigen Fixierstifte in die Fixierstiftlöcher für die
Plattenverbinderschlitze (7)

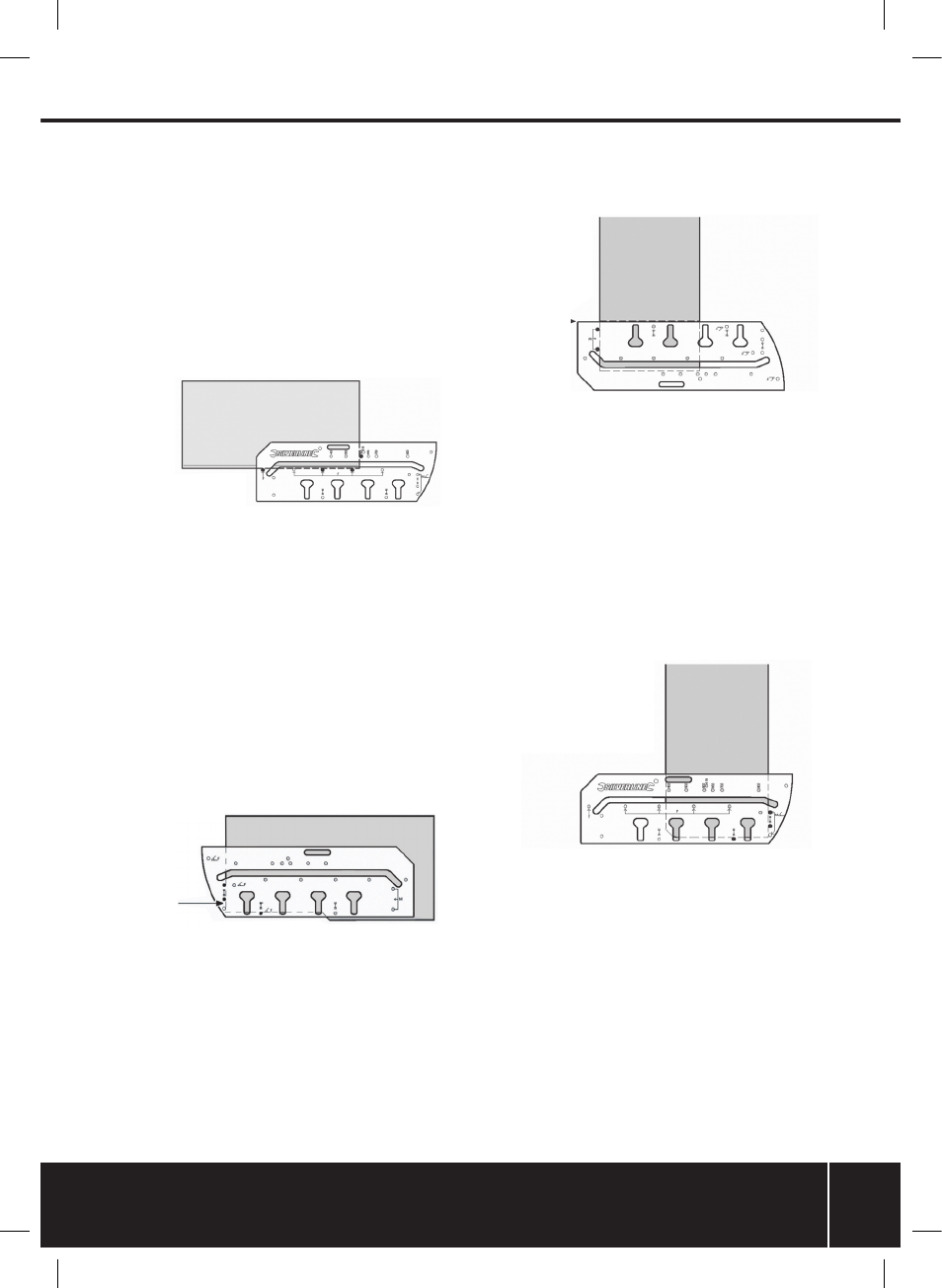

• Setzen Sie die Schablone wie dargestellt an der Arbeitsplatte an und
spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein
• Die Plattenverbinderschlitze müssen 20 mm tief ausgefräst werden.
Jeder einzelne Schnitt darf dabei höchstens 8 mm Frästiefe betragen
• Folgen Sie dem Schablonenmuster und entfernen Sie das überschüssige
Material mit einem abschließenden Schnitt
www.silverlinetools.com
13
Arbeitsplatten-Frässchablone 633488
www.silverlinetools.com
13
Linksseitige 90-Grad-Verbindung
Linksseitiger aussparender Schnitt
• Die Arbeitsplatte muss mit der Oberseite nach oben zeigen und mit der
nachgeformten Kante (Vorderkante) Ihnen zugewandt sein
• Legen Sie die Schablone mit der Oberseite nach oben auf und führen
Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für
aussparende Platten (4) ein, die mit einem „F" gekennzeichnet sind
• Führen Sie gegebenenfalls einen weiteren Fixierstift in das
entsprechende Loch ein, je nach Breite der zu bearbeitenden
Arbeitsplatte
• Setzen Sie die Schablone wie dargestellt an der Arbeitsplattenkante an
und spannen Sie sie dann mit Schraubzwingen fest in in dieser Position
ein
• Setzen Sie die Oberfräse auf der linken Seite an. Fräsen Sie immer von
links nach rechts
• Fräsen Sie bei jedem einzelnen Schnitt höchstens 8 mm tief. Wiederholen
Sie den Vorgang, bis der Schnitt fertig ist
• Entfernen Sie das überschüssige Material mit einem abschließenden
Schnitt
Linksseitige Plattenverbinderschlitze in
der aussparenden Platte
• Die Arbeitsplatte muss mit der Oberseite nach unten zeigen
• Legen Sie die Schablone mit der Oberseite nach unten auf und führen
Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für
auskragende Platten (5) ein, die mit einem „M" gekennzeichnet sind
• Stecken Sie die beiden übrigen Fixierstifte in die Fixierstiftlöcher für die
Plattenverbinderschlitze (7), die mit einem „B" gekennzeichnet sind
• Setzen Sie die Schablone wie dargestellt an der Arbeitsplatte an und
spannen Sie sie dann mit Schraubzwingen fest in dieser Position ein
• Die Plattenverbinderschlitze müssen 20 mm tief ausgefräst werden.
Jeder einzelne Schnitt darf dabei höchstens 8 mm Frästiefe betragen
• Folgen Sie dem Schablonenmuster und entfernen Sie das überschüssige
Material mit einem abschließenden Schnitt
Linksseitiger auskragender Schnitt
• Die Arbeitsplatte muss mit der Oberseite nach unten zeigen
• Legen Sie die Schablone mit der Oberseite nach unten auf und führen
Sie zwei Kunststoff-Fixierstifte in die versenkten Fixierstiftlöcher für
auskragende Platten (5) ein. Drücken Sie die Schablone fest gegen die
nachgeformte Kante
ARBEITSPLATTEN-
OBERSEITE UNTEN
ARBEITSPLATTEN-
VORDERSEITE
AUSKRAGENDE PLATTE
ARBEITSPLATTEN-
OBERSEITE OBEN
ARBEITSPLATTENVORDERSEIT
AUSSPARENDE PLATTE
ARBEITSPLATTEN-
OBERSEITE UNTEN
VERBINDUNGSKANTE
ARBEITSPLATTENVORDERSEITE
AUSSPARENDE PLATTE
AUSKRAGENDE PLATTE
ARBEITSPLATTEN-
OBERSEITE UNTEN
ARBEITSPLATTEN-
VORDERSEITE
