Plantilla para el fresado de encimeras 633488
www.silverlinetools.com
17

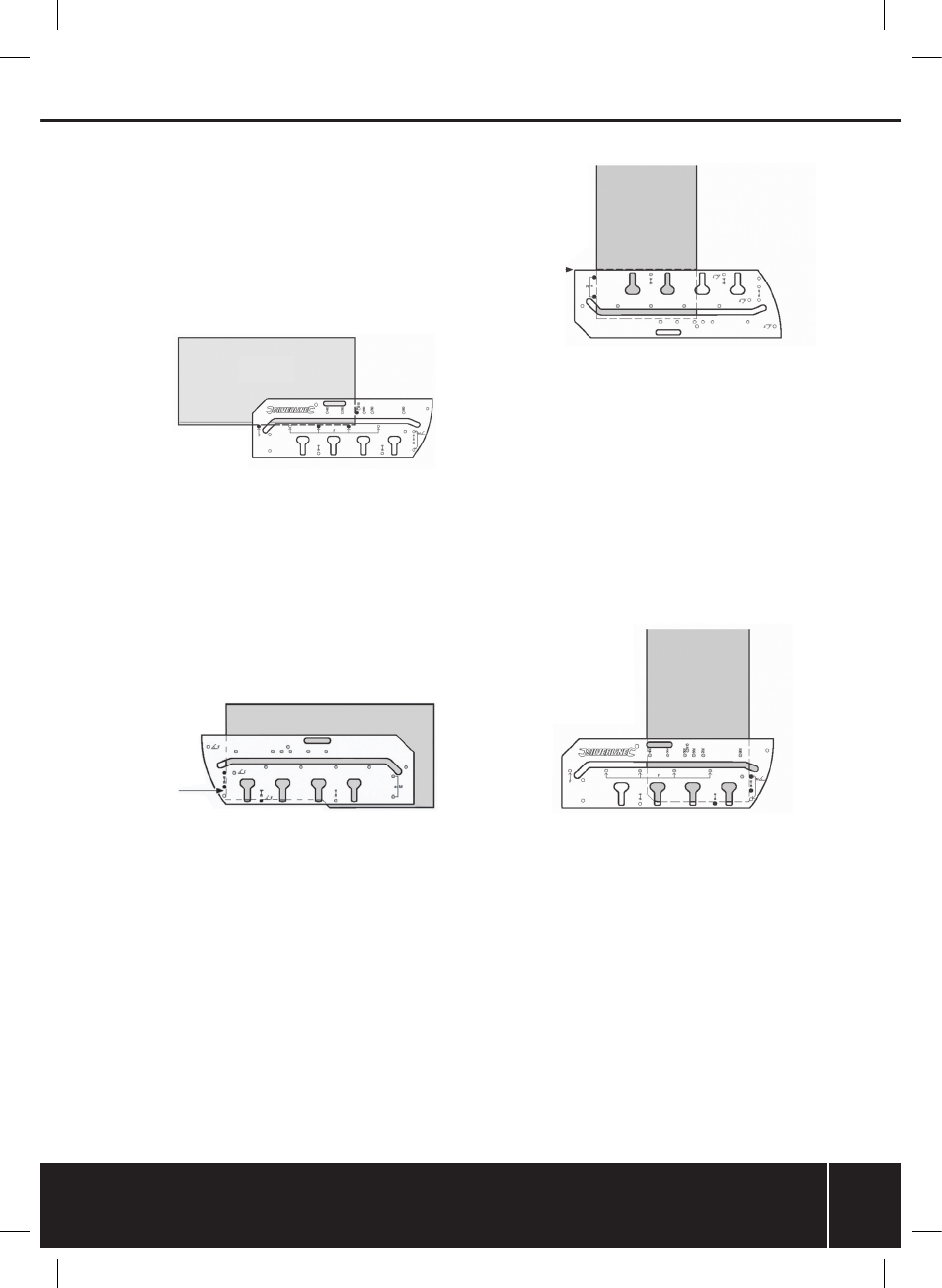

Junta izquierda a 90˚
Corte hembra izquierdo
• Coloque la encimera boca arriba con el borde frontal llevando el acabado
final orientado hacia usted.
• Con la plantilla boca arriba, coloque dos pinzas de plástico en las ranuras
para juntas hembra (4) las cuales están marcadas con una letra 'F'.
• Coloque la otra pinza el siguiente agujero. Esto dependerá del grosor de
la encimera que se esté utilizando.
• Coloque la plantilla sobre el borde de la encimera (tal y cómo se muestra
en la imagen), antes de sujetar la plantilla con los sargentos.
• Coloque la fresadora en el lado izquierdo. Asegúrese de realizar el corte
siempre de izquierda a derecha.
• Corte solamente a una profundidad de 8 mm en cada pasada. Repita el
procedimiento hasta finalizar el corte.
Ranuras para agujeros hembra izquierda
• Coloque la encimera boca abajo.
• Con la plantilla boca abajo, coloque dos pinzas de plástico en las ranuras
para juntas macho (5) las cuales están marcadas con una letra 'M'.
• Coloque las dos pinzas siguientes en ranuras para agujeros para pernos
(7), marcadas con una letra 'B'.
• Coloque la plantilla sobre el borde de la encimera (tal y cómo se muestra
en la imagen), antes de sujetar la plantilla con los sargentos.
• Las ranuras para los pernos deben ser cortadas a una profundidad de 20
mm. No exceda la profundidad de corte de 8 mm en cada pasada.
• Siga el mismo patrón y efectúe una pasada adicional para retirar el
exceso de material.
Corte macho izquierdo
• Coloque la encimera boca abajo.
• Coloque la plantilla boca abajo con las ranuras para juntas macho (5) y
empuje la plantilla firmemente contra al borde.
NOTA: Antes de sujetarla, asegure que la plantilla esté posicionada
correctamente para que la junta so sea demasiado corta.
• Una vez que la plantilla esté en su sitio, sujétela firmemente con los
sargentos.
• Para comenzar, coloque la fresadora a la izquierda de la plantilla.
• Corte solamente a una profundidad de 8 mm en cada pasada. Repita el
procedimiento hasta finalizar el corte.
• Efectúe una pasada adicional para para retirar el exceso de material.
Ranuras para pernos macho izquierdos
• Mantenga la encimera boca abajo.
• Con la plantilla boca arriba, inserte dos pinzas de plástico en las ranuras
para juntas macho (5).
• Inserte las dos pinzas restantes en Ranuras para agujeros para
pernos (7)
• Coloque la plantilla sobre la encimera tal cómo se ilustra, antes de
sujetar la plantilla en su sitio con los sargentos.
• Los agujeros para los pernos deben ser cortados a una profundidad de
20 mm. No exceda la profundidad de corte de 8 mm en cada pasada.
• Siga el patrón y efectúe una pasada adicional para retirar el exceso de
material.
ENCIMERA
BOCA ABAJO
BORDE FRONTAL
DE LA ENCIMERA
MACHO
ENCIMERA
BOCA ABAJO
BORDE FRONTAL DE
LA ENCIMERA
MACHO
PLANTILLA
BOCA ARRIBA
BORDE FRONTAL DE
LA ENCIMERA
HEMBRA
ENCIMERA
BOCA ABAJO
BORDE DE JUNTA
BORDE FRONTAL DE LA ENCIMERA
HEMBRA
