Rugged Ridge Tire Carrier, XHD Rear Bumper, 76-06 Jeep CJ & Wrangler User Manual
Rugged Ridge For the car

Page 1 of 8

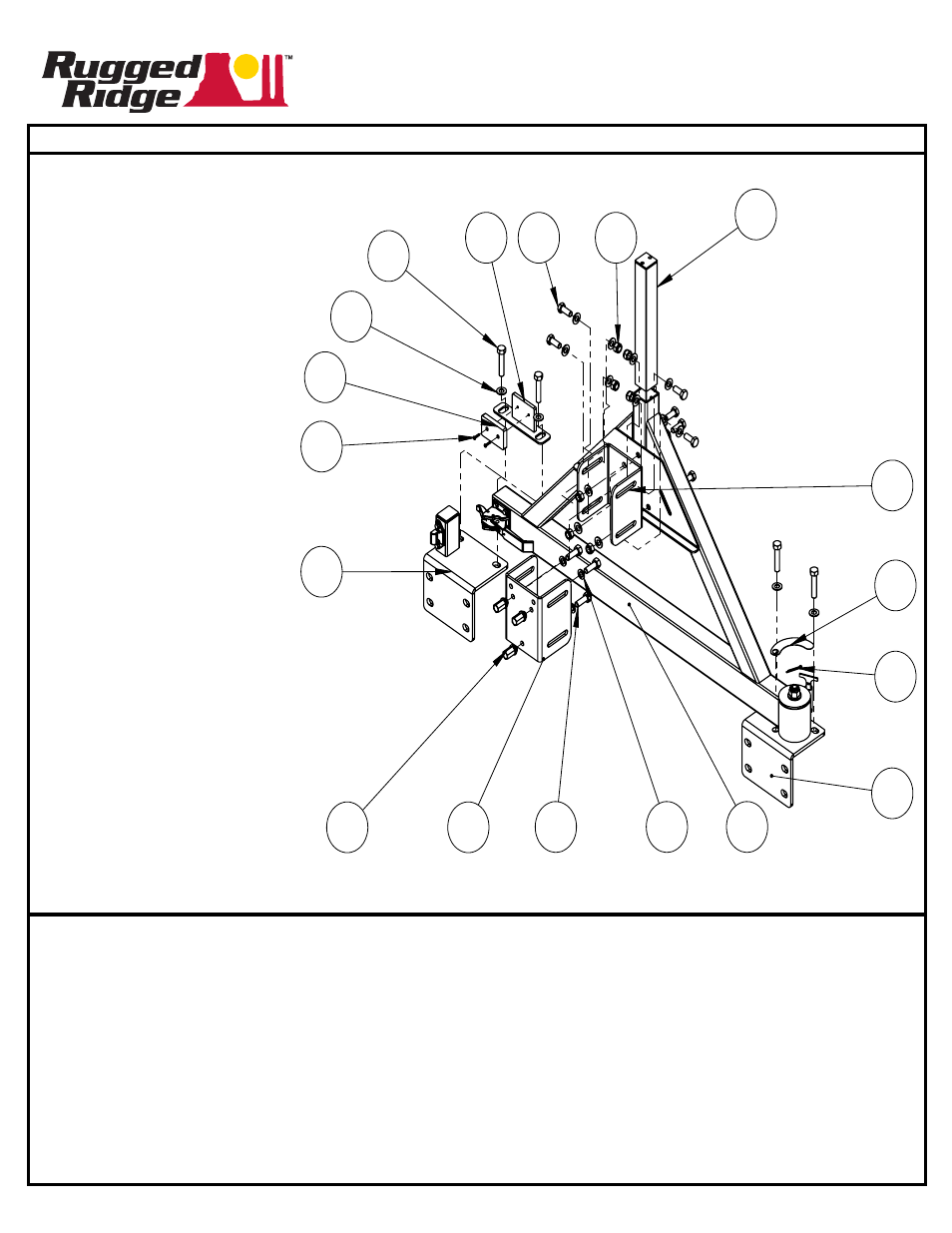

Contents:
1. Catch Post Bracket
2. M4 x 18 BHCS
3. Vibration Isolator
4. M12 Washer
5. M12 x 60 HHCS
6. Vibration Isolator
Bracket
7. M12 x 30 HHCS
8. M12 Nyloc Nut
9. 3rd Brake Light Mount
10. Adjustment Hub
11. Rub Strip
12. Cotter Pin
13. Spindle Bracket
14. Tire Carrier
15. Lock Washer
16. M12 x 35 HHCS
17. Spare Tire Mounting
Hub
18. Lug Nut
1976-2006 Jeep CJ, Wrangler XHD Tire Carrier
Quantity:
1
2
1
19
4
1
8
7
1
1
1
1
1
1
3
3
1
3
11546.42
1.
When installing the XHD Tire Carrier at the same time as a new XHD Rear Bumper, install sub-frames and
place bumper over sub-frames. Do not install D-Rings.
If installing on an preexisting XHD Rear Bumper, remove D-Rings and loosen the subframes and side-frame
brackets. This will help in lining up all of the mounting holes.
Remove spare wheel and tire from the stock or aftermarket tire carrier. Remove the stock or aftermarket tire
carrier from the rear of the vehicle.
1
5
7
8
9
17
16
14
2
3
4
15
18
11
12
10
6
13
