2 / NAINŠTALOVANIE VÁŠHO PRÍSTROJA SK

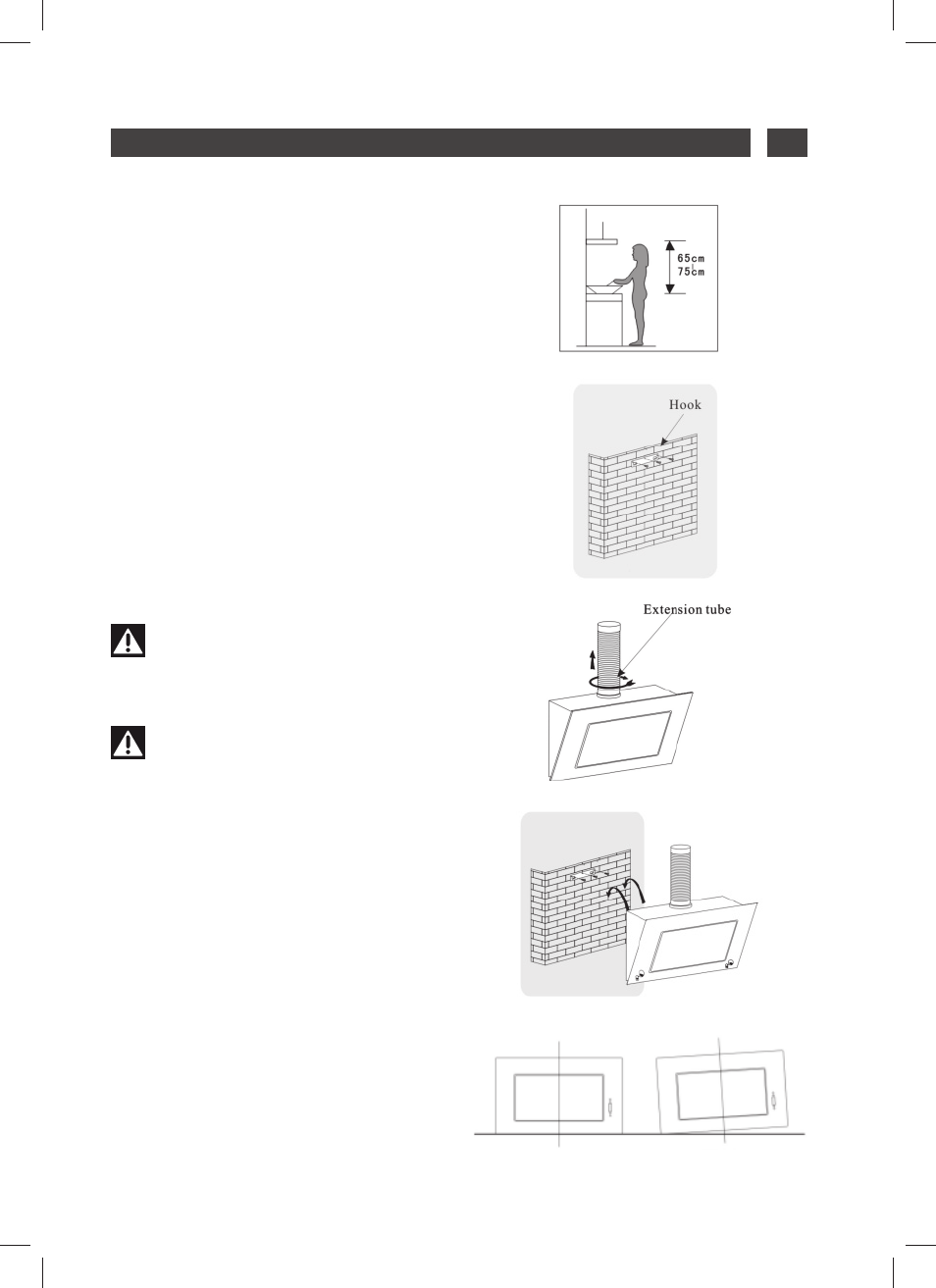

Obrázok 1
Obrázok 2
Obrázok 3
Obrázok 4
Obrázok 5
Dobre Zle
— Kuchynský zvon treba umiestniť do
vzdialenosti 65-75 cm (26-30 palcov) od
povrchu sporáku, aby ste dosiahli lepšieho
výsledku. Viď.
Obrázok 1.
— Po určení výšky inštalácie nasaďte
háčik na adekvátne miesto a udržiavajte ho
vyrovnaný. Viď.
Obrázok 2.
— Nainštalujte predlžovačku a komín ku
kuchynskému zvonu. Viď.
Obrázok 3.
— Zaveste kuchynský zvon na hák.
Po nastavení polohy upevnite teleso
bezpečnostnou skrutkou. Viď.
Obrázok 4.
Poznámka
Obidve ventilačné potrubia sa na-
chádzajú v zadnej časti kostry, s priemerom
6 mm.
Poznámka
— Akékoľvek inštalačné práce
musia byť prevedené kvalifi kovaným
elektrikárom alebo kompetentnou
osobou.
— Nenapojujte potrubný systém
zvona na žiadny už existujúci ventilačný
systém, ktorý je používaný iným
prístrojom, ako napríklad kalené potrubie,
plynové potrubie alebo potrubie s horúcim
vzduchom.
— Uhol krivky ventilačného potrubia
nesmie byť menší ako 120º. Treba viesť
potrubie horizontálne, alebo v opačnom
prípade, sa môže dvíhať v počiatočnom
bode a viesť na vonkajšiu stenu.
— Po ukončení inštalácie sa
ubezpečte, či je kuchynský zvon
nivelovaný, aby sa zabránilo hromadeniu
mastnoty na konci. Viď. Obrázok 5.
