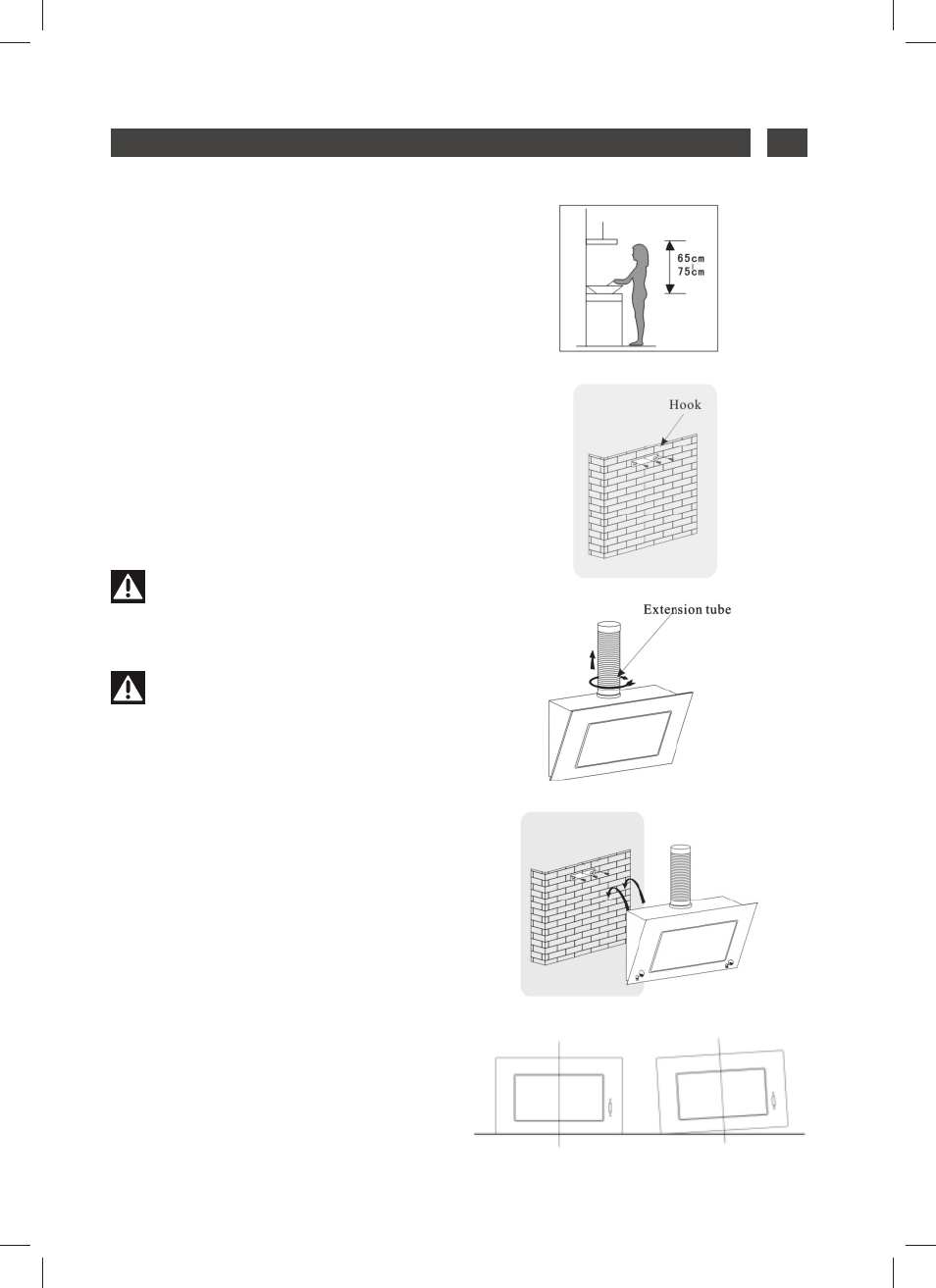

— O extractor de cozinha deve ser colocado
a uma distância de 65-75 cm (26-30
polegadas) da superfície da cozinha para
obter um melhor efeito. Ver Imagem 1.
— Instale o gancho num local adequado
quando a altura da instalação estiver defi nida
e mantenha-o alinhado. Ver Imagem 2.
— Instale a extensão e a chaminé no
extractor da cozinha. Ver Imagem 3.
— Coloque o exaustor da cozinha no
gancho. Quando tiver ajustado a posição,
fi xe o corpo com um parafuso de segurança.
Ver Imagem 4.
Imagem 1
Imagem 2
Imagem 3
Imagem 4
Imagem 5
Nota
As duas condutas de ventilação de
segurança estão na parte traseira da caixa,
com um diâmetro de 6 mm.
Nota
—
Qualquer trabalho de instalação deve
ser realizado por um electricista qualifi cado
ou por uma pessoa competente.
— Não ligue o sistema de condutas do
extractor a nenhum sistema de ventilação
existente que esteja a ser usado por outro
aparelho, como um tubo temperado, um
tubo de gás ou um tubo de ar quente.
— O ângulo da curva da tubagem de
ventilação não deve ser inferior a 120º. Deve
direccionar a tubagem horizontalmente ou,
caso contrário, a tubagem não poderá ir para
o ponto inicial e deverá ser direccionada
para uma parede exterior.
— Depois da instalação, certifi que-se de
que o extractor de cozinha está nivelado
para evitar que se acumule gordura na
parte fi nal. Ver Imagem 5.
Bem
Mal
