Preferencias
Start display of string. There is a 2 second delay on each number.
Start display of string. There is a 2 second delay on each number.
Start display of string. There is a slight delay on each number.
These strings will display once
and return to the beginning.
Press Temperature again to
display the string again.
Waiting 10 seconds will allow
the screen to return to
normal operation.
Only if GFCI
is enabled
Only if DEMO Mode
is enabled
To FIRST item in
Main Menu
(TEMP Range)

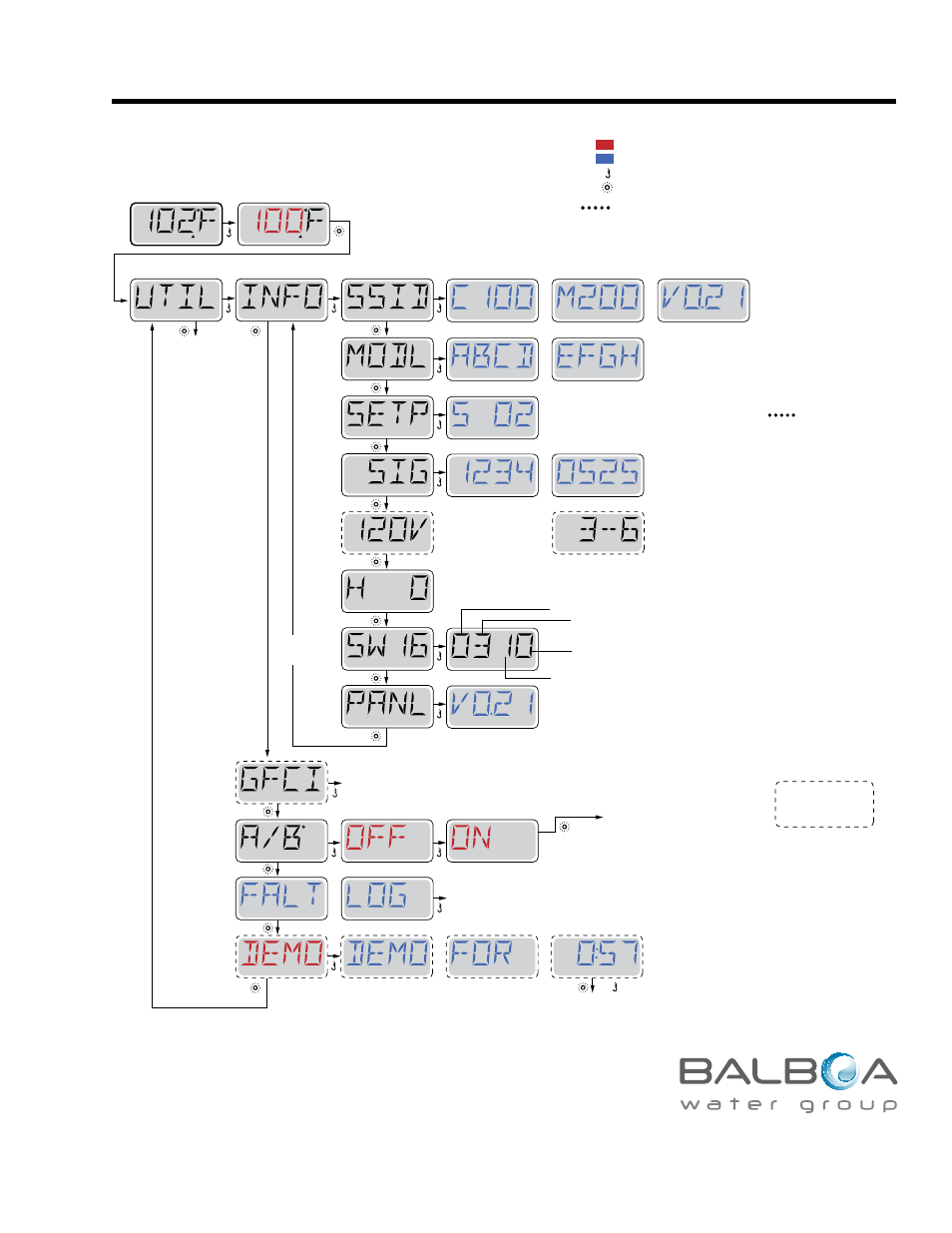

While the Temperature is
still flashing, press Light
repeatedly until UTIL (Utilities)
appears in the LCD.
SET RANGE
Main Screen
READY RANGE FLTR1
SET
SET SET
When set to ON, Panel will display
alternate readings from
Senor A and Sensor B
on Main Screen
Back to normal operation
DIP Switch 1 – Test Mode Off (0) or On (1)
N/A or Special Amperage Rule 1 or 2
120 or 240 VAC input power
sensed by a
UL system at startup. 3-6 or 1-3 Heater Wattage
as programmed. Displayed by a
CE system at startup.
Heater Type
Displays Fault Log
Displays GFCI Test Menu
OR
DIP Switch 2+3+4 = the number of HS pumps with heat
Store Settings (0) or Memory Reset (1)
DIP Switch
Settings
Waiting
Several Seconds
Reverts to Original Setting
To Set
*****
Several Seconds
OR OR
See Page 17
See Page 18
Indicates a Menu Item that
Depends on a Manufacturer
Configuration and
may or may not appear.
Leyenda
El botón de temperatura es usado para la “acción”.
El botón de Luz (Light) o el botón correspondiente de “selección”, dependiendo de la configuración del panel de control.
Indica un mensaje que se va alternando o progresivo - cada ½ Segundo.
Tiempo de espera que tarda el ultimo cambio de la sección del menú.
Tiempo de espera ( depende de la sección del menú) para volver a la configuración original y que ignora cualquier cambio
en la sección del menú
Indica una Sección del Menú que Depende de la Configuración del Fabricante y que puede, o no, aparecer.
*****
Pantalla principal
Mientras que todavía está contelleando
la temperatura, presione la luz en
varias ocasiones hasta que el MODO
aparezca en el LCD.
Iniciar la pantalla de cadena. Hay un retardo de 2 segundos en cada número.
Iniciar la pantalla de cadena. Hay un retardo de 2 segundos en cada número.
Iniciar la pantalla de cadena. Hay un ligero retraso en cada número.
120 o 240 VAC de
alimentación de entrada
detectada por un sistema
de UL en el inicio.
3-6 o 1-3 potencia del
calentador como programado.
Mostrado por un sistema de CE
en el inicio.
Tipo de calentador
Interruptor DIP 1 - Test Mode Off (0) u On (1)
Interruptor DIP 2 3 4 = el número de SA Bombas de calor
Ajustes de almacenamiento (0) o Restablecimiento de la memoria (1)
N / A o amperaje especial Regla 1 o 2
Configuración de
los interruptores
DIP
Muestra GFCI Test Menu
Sólo si GFCI
está habilitado
Sólo si Modo
DEMO está
habilitado
Cuando está activado, el panel mostrará
lecturas alternativas de sensor A sensor
B o en la pantalla principal.alternativas
de sensor A sensor B o en la pantalla
principal.
Espera
Varios segundos
Revierte a su configuración original
Ver Registro de
Fallas
Volver a la operación normal
O
Vea la página 17
Vea la página 18
