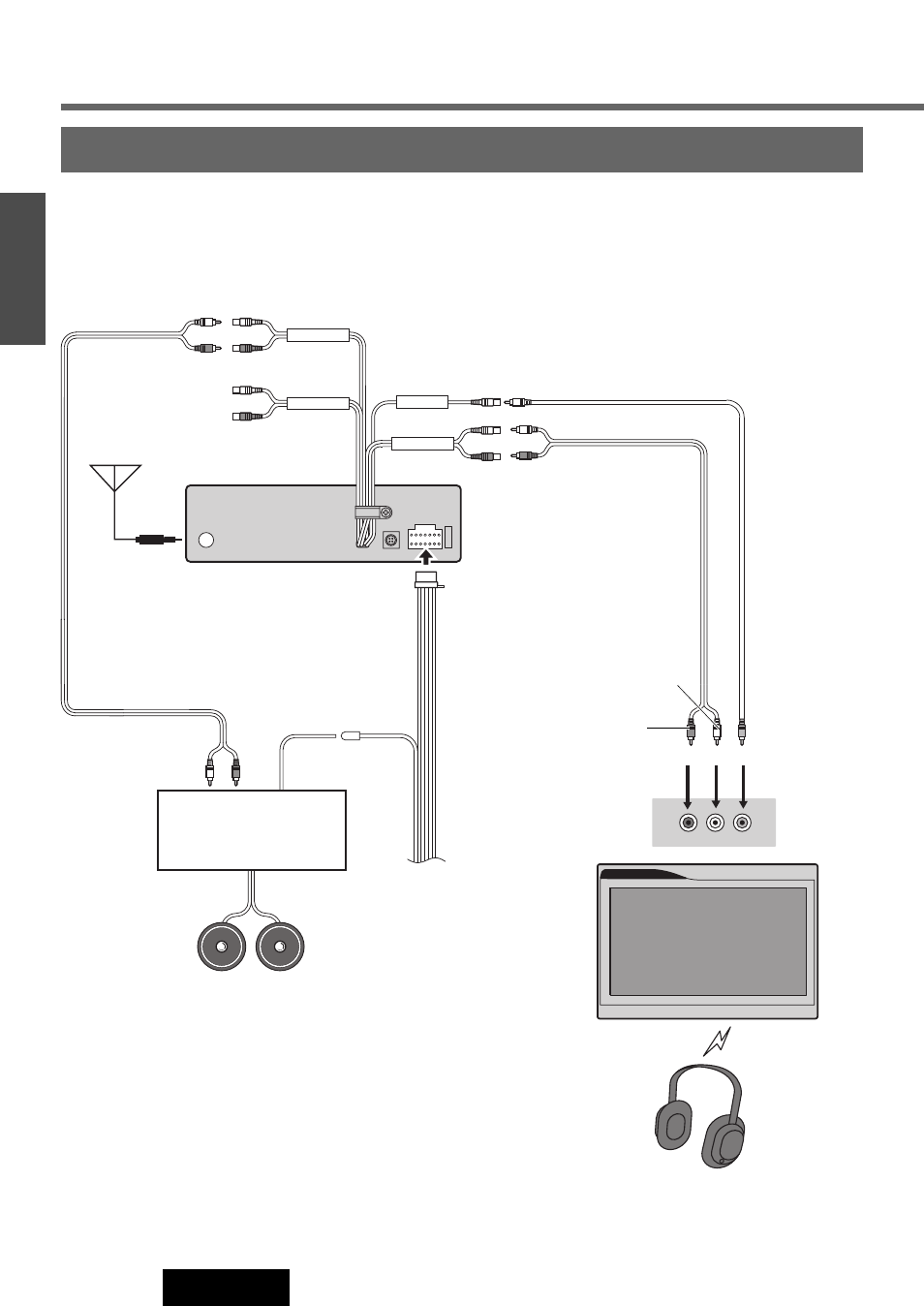

Verkabelung
(Fortsetzung)
Anderer Anschluss
Hinweis:
¡Darüber hinaus die Bedienungsanleitungen der angeschlossenen Geräte beachten.
PRE-OUT REAR
VIDEO-OUT
COLOR LCD MONITOR
STAND BY (R)
ON (G)
REAR AUDIO-OUT
AUX2-IN
Externer 2-Kanal-
Leistungsverstärker
CY-PA2003 (option)
Hintere
Lautsprecher
CJ-DA6923
CQ-D1703N
DVD-Player/Receiver
Hinweis:
¡ Durch Einstellung von P-MODE auf ON wird der Ausgang von
PRE-OUT REAR auf Null reduziert. (
a
Seite 100)
(R)(Rot)
(L)(Weiß)
(R)(Rot)
(L)(Weiß)
(R)(Rot)
(L)(Weiß)
(R)(Rot)
(L)(Weiß)
RCA-Kabel
(Option)
VIDEO-OUT (Gelb)
(Video) (Gelb)
Steuerkabel für externen
Leistungsverstärker
(Blau/weißer Streifen)
Versorgungsstecker
RCA-Kabel (Option)
AUX2-IN
AUX2-Eingangsstecker
PRE-OUT REAR
Vorverstärker-Ausgangsstecker (hinten)
REAR AUDIO-OUT (für P-MODE)
Rückwärtiger Monitor
(für P-MODE)
