Panasonic CQD1703N User Manual
Page 53

115
52
D
E
U
T
S
C
H

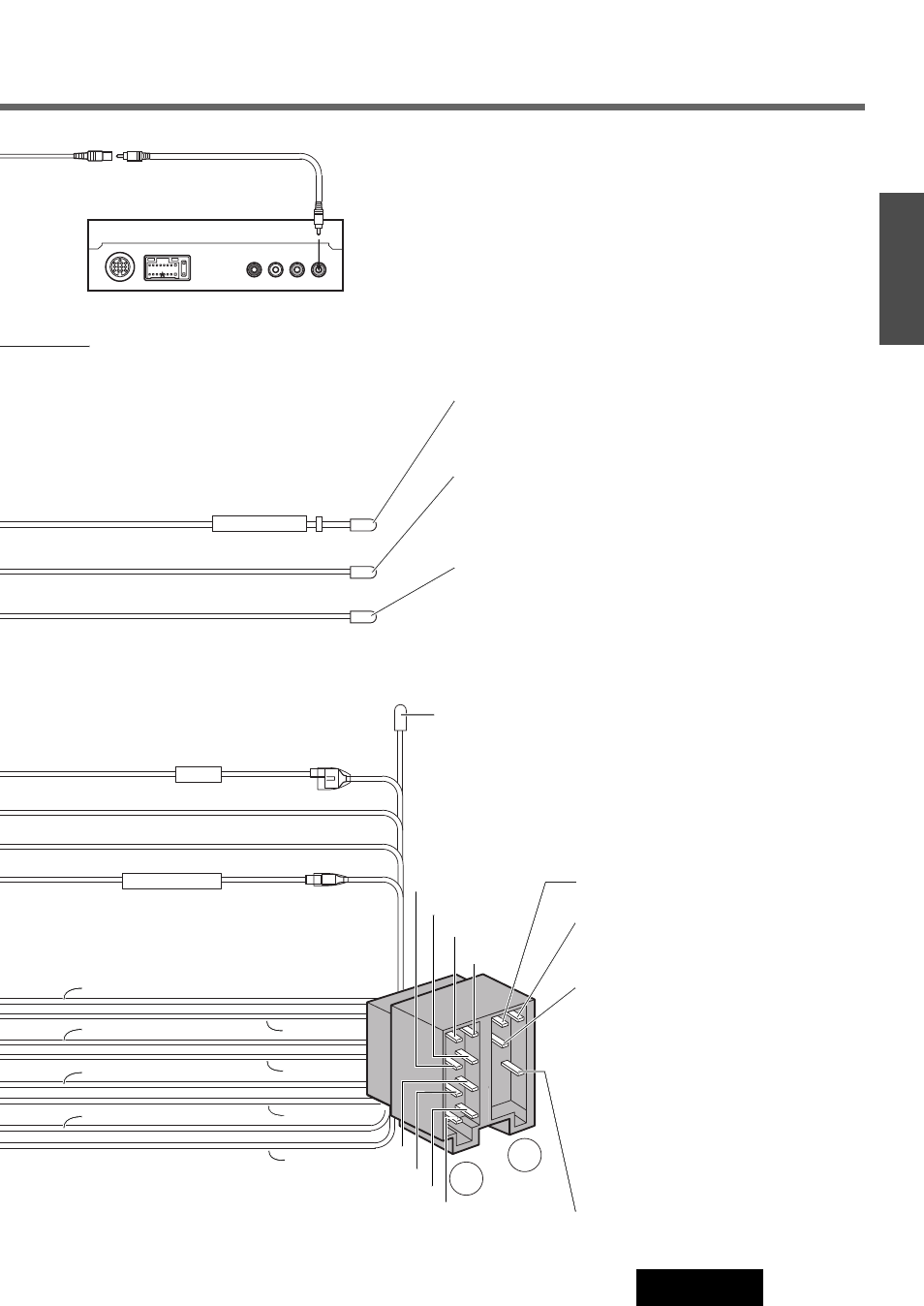

CQ-D1703N
ACC
BATTERY 15A
A
B
PARKING BRAKE
Verbindungskabel der Feststellbremse
(blau/gelber Streifen)
Zur Sicherheit und Verhinderung von Unfällen unbedingt die
Feststellbremse verkabeln.
Externes Fernbedienungskabel
(braun/schwarzer Streifen)
Bei Verwendung einer Fernbedienung eines anderen
Herstellers als Panasonic, sind vor dem Anschluss dessen
Produkt-Anweisungen zu beachten
Externes Stummschaltungskabel (Orange)
Zum Navigations-Stummschaltungskabel des Panasonic
Autonavitgationssystems oder des Autotelefon-
Stummschaltungskabels.
Optischer Digital-Ausgangsstecker
A5
(Blau/weißer Streifen)
A8 (Schwarz)
A7 (Rot)
A4 (Gelb)
A5 (Blau/weißer Streifen)
B8 (Grün/schwarzer Streifen)
B7 (Grün)
B6 (Weiß/schwarzer Streifen)
B5 (Weiß)
B4 (Grau/schwarzer Streifen)
B3 (Grau)
B2 (Violett/schwarzer Streifen)
B1 (Violett )
A5 : Steuerkabel für Relais der motorbe-
triebenen Antenne
(Blau/weißer Streifen)
Zur motorbetriebenen Antenne (Max. 100 mA).
Dieses Kabel dient nicht für die Verwendung mit einer
über einen Schalter aktivierten motorbetriebenen Antenne.
Hinweis:
¡Die motorbetriebene Antenne wird automatisch
ausgefahren, wenn die Stromversorgung
dieses Geräts eingeschaltet wird.
Steuerkabel für externen
Leistungsverstärker (Blau/weißer Streifen)
Zu einem externen Verstärker.
A7 : Versorgungskabel (ACC oder IGN) (Rot)
Zur Zündspannung, +12 V Gs.
A8 : Massekabel (Schwarz)
An ein sauberes, blankes Metallteil des
Fahrzeugchassis.
A4 : Batteriekabel (Gelb)
Zur Autobatterie, kontinuierliche +12 V Gs.
B8 : Hinten links –
B7 : Hinten links +
B6 : Vorne links –
B5 : Vorne links +
B4 : Vorne rechts –
B3 : Vorne rechts +
B2 : Hinten rechts –
B1 : Hinten rechts +
Lautsprecher
B2
B1
B4
B3
B5
B6
B7
B8
CY-VM7203N
(Option)
LCD-Farbdisplay
RCA-Kabel
(Option)
VIDEO 1-IN
(gelb)
