CQ-D1703N

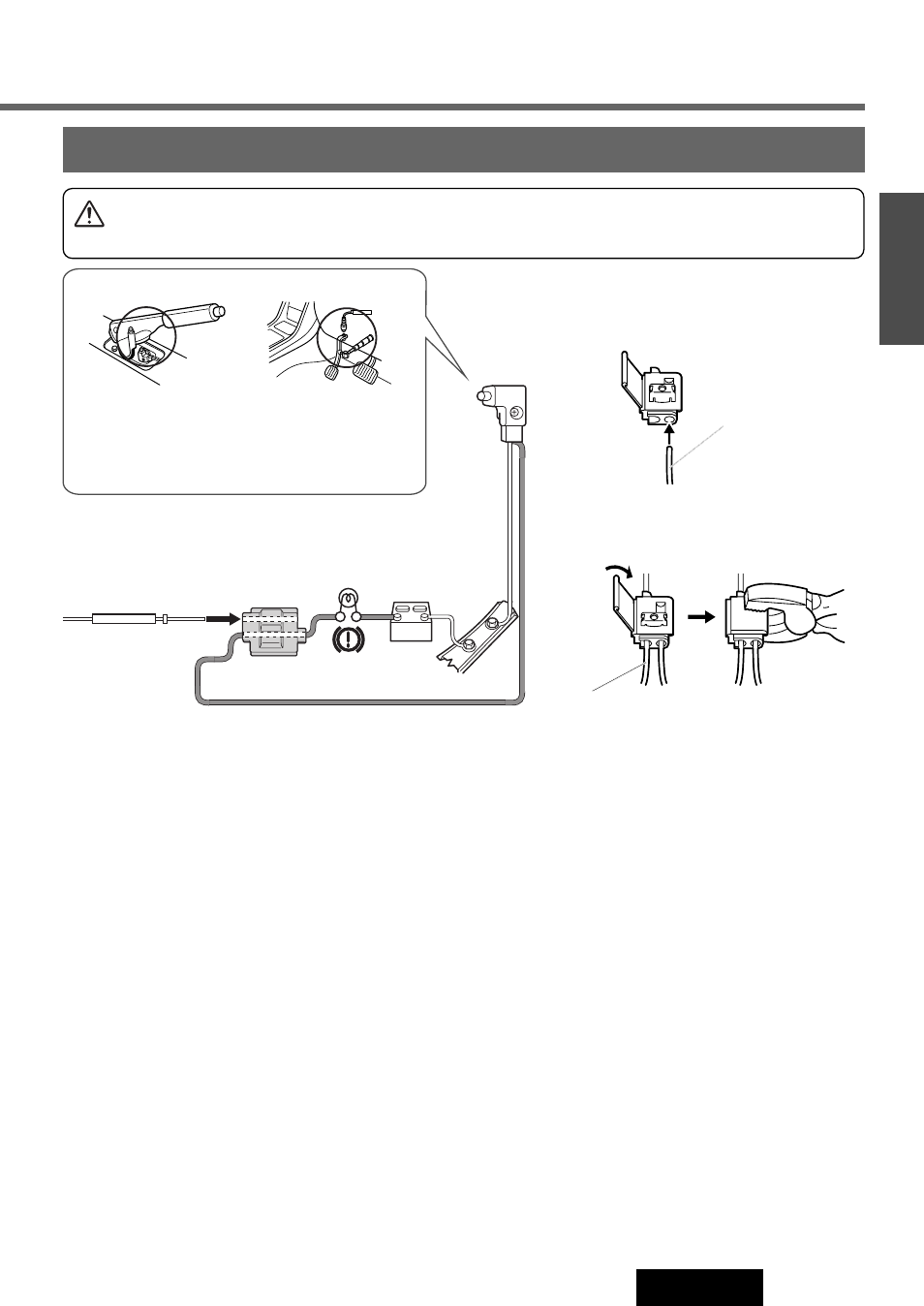

Anschluss des Verbindungskabels der Feststellbremse
– + PARKING BRAKE
Die Position des Feststellbremsschalters ist je nach
Fahrzeugmodell unterschiedlich.
Für Einzelheiten zur genauen Lage des
Feststellbremsschalters Ihres Fahrzeuges bitte Ihren
Händler konsultieren.
q Einen Klemmverbinder u am Ende des
Verbindungskabels der Feststellbremse
anschließen.
w Der Klemmverbinder u wird an das
versorgungsseitige Kabel der
Feststellbremse angeschlossen.
Handbremse Fußbremse
Verbindungskabel der Feststellbremse
(Blau/gelber Streifen)
Wenn der Feststellbremshebel gezo-
gen ist, liegt das Gerät an Masse.
Feststellbremss
chalter
Fahrzeugchassis
Batterie
Bremslicht
Klemmverbinder u
Verbindungskabel
der Feststellbremse
(Blau/gelber Streifen)
Versorgungsseitiges Kabel
Vorsicht
¡ Aus Sicherheitsgründen sollten Sie sich für diesen Anschluss unbedingt an einen Fachmann wenden.
Bei Anschluss dieser Einheit an den Rücksitzmonitor:
¡ Feststellbremskabel und Hauptkabel sollten an die gleiche Klemme angeschlossen werden.
