CQ-D1703N
Verkabelung
¡ Betrieb ausschließlich mit 12 V-Batterie und negativer (-) Klemme an Masse.
¡ Das Spannungskabel (rot) ganz zuletzt anschließen.
¡ Das Batteriekabel (gelb) an die positive (+) Klemme der Batterie- bzw. Sicherungsklemmenleiste (BAT) anschließen.
¡ Blanke Kabel mit Isolierband umwickeln.
¡ Lose Kabelenden sichern.
Vor der Verkabelung
Wie folgt anschließen
¡
Nur nicht geerdete Lautsprecher verwenden.
Zulässige Eingangsleistung: 50 W oder mehr
Impedanz:
4 – 8
Ω
¡
Abstand zwischen Lautsprecher und Verstärker: 30 cm oder
mehr
¡
Kein 3-Kabel-Lautsprechersystem mit gemeinsamem
Erdungskabel verwenden.

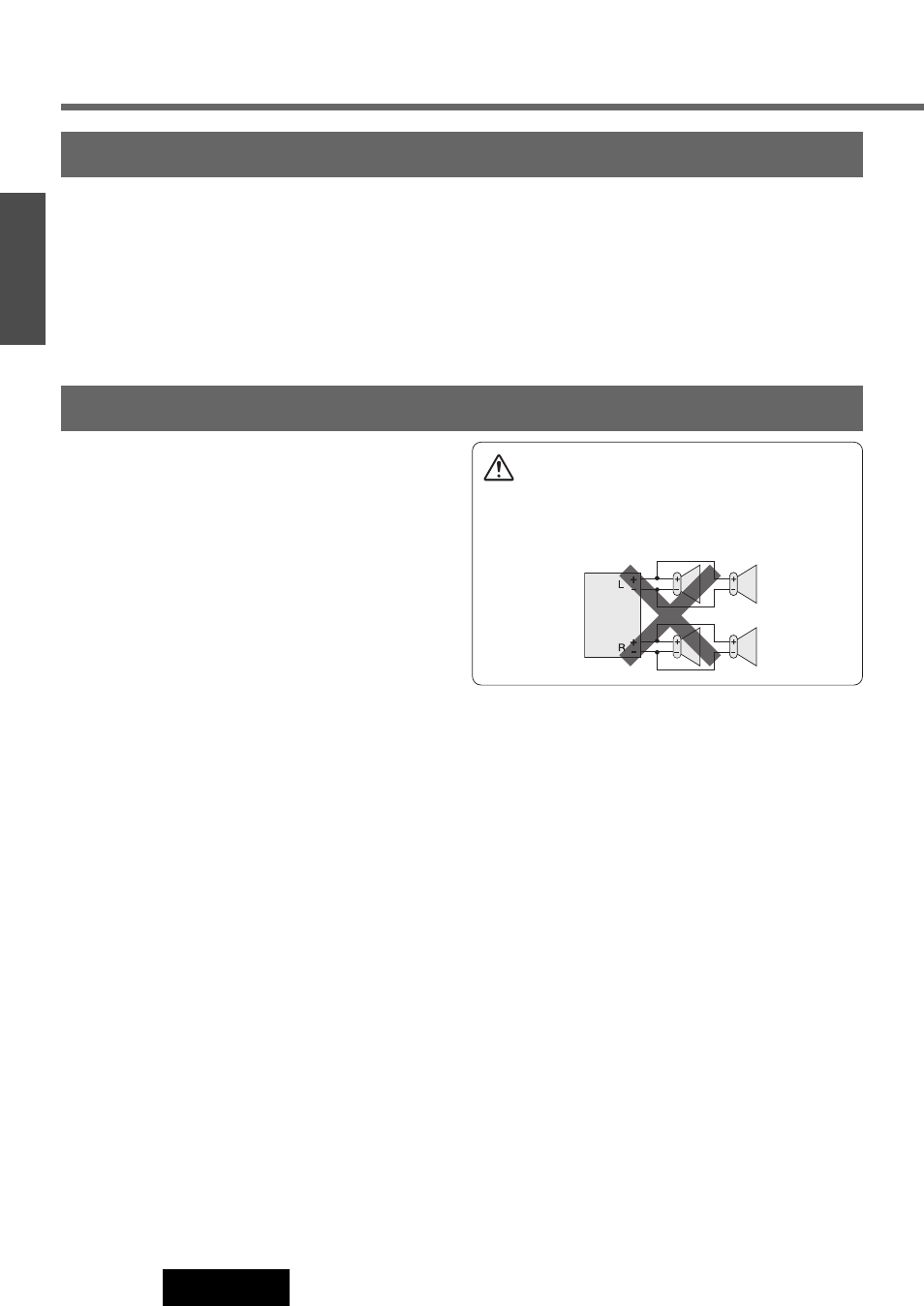

Vorsicht
¡ Schließen Sie niemals mehr als einen Lautsprecher an
einen Satz Lautsprecherleiter an. (außer bei
Anschluss eines Hochtonlautsprechers)
Lautsprecheranschluss
