2

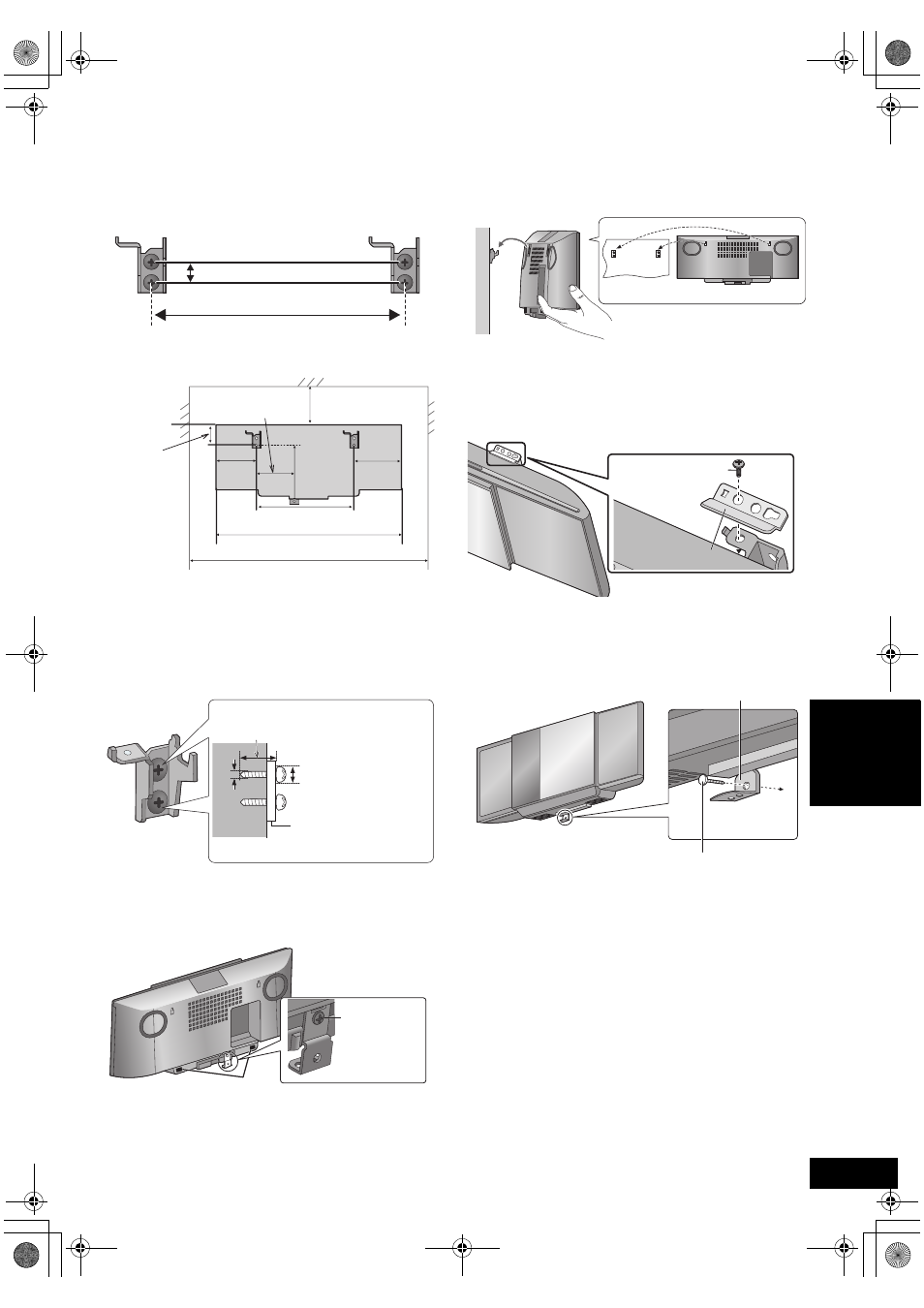

Виконайте заміри і позначте положення
кронштейнів для настінного монтажу (обидві
сторони).
≥ Для визначення положення гвинтів використовуйте наведені нижче
малюнки.
Положення для прикріплення кронштейнів
настінного монтажу.
Потрібний простір
3
Приєднайте кронштейн настінного монтажу
до стіни за допомогою 2 гвинтів F. (обидві
сторони)
≥ За допомогою спиртового рівня переконайтеся, що обидва
кронштейни настінного монтажу виставлено рівно.
≥ Використовуйте гвинт достатньо міцний, щоб утримати вагу
щонайменше 33 кг.
4
Зафіксуйте захисний тримач D на апараті за
допомогою гвинта захисного тримача B.
≥ Перед монтажем наклейте задні прокладки (входять в комплект) на
A.
≥ Момент затягування гвинтів: від 50 Н0см до 70 Н0см.
5
Підвісьте апарат на стіні.
Надійно зачепіть аппарат на кронштейнах настінного
монтажу.
≥ Підключіть антенну FM/AM і шнур живлення змінного струму до
апарата, перш ніж підвішувати апарат на стіну. (> 77)
≥ Після підвішування апарата обережно вивільніть руки і
переконайтеся, що апарат надійно закріплено на стіні.
6
Прикріпіть захисні тримачі E о кронштейнів
для настінного монтажу за допомогою
гвинтів для захисних тримачів C
(з обох
сторін).
≥ Момент затягування гвинтів: від 80 Н0см до 120 Н0см.
7
Укрутіть фіксуючий гвинт захисного тримача
G, щоб закріпити захисний тримач D на
стіні.
≥ Вимоги, що їх треба виконати перед укручуванням, наведені в
кроці 3.
229 мм
12,5 мм
300 мм
480 мм
48,5 мм
229 мм
680 мм
89 мм
118 мм
139 мм 133 мм
Щонайменше 30 мм
7,5 мм — 9,4 мм
4 мм
Кронштейн настінного
монтажу

Гвинт
захисного
тримача B
Стіна
Захисний тримач E
Гвинт захисного
тримача C
Гвинт кріплення захисного тримача G
Захисний тримач D
Зафіксовано на
стіні
