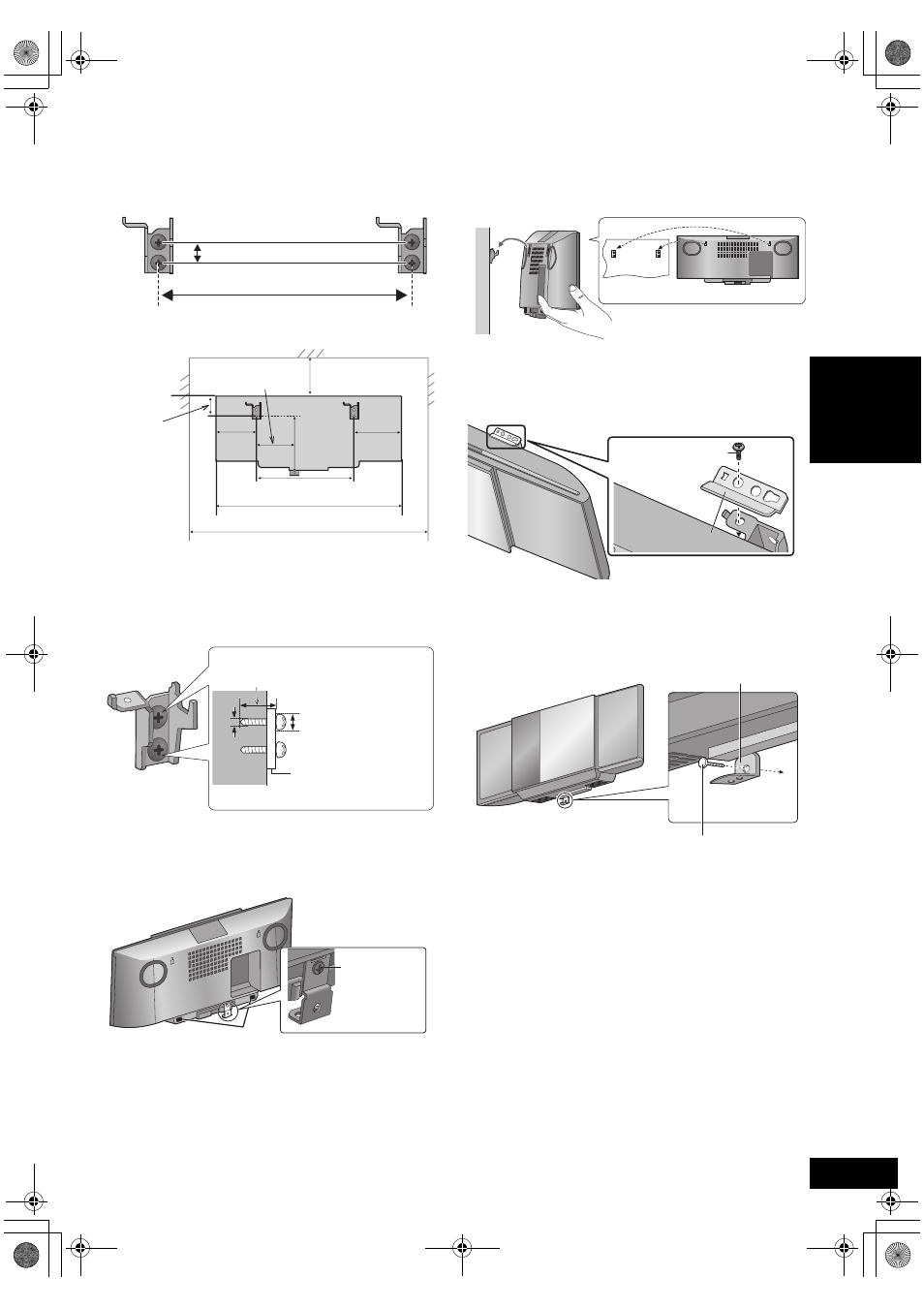

Zmierz i zaznacz pozycję wspornika do
montażu ściennego (z obu stron).
≥ Skorzystaj z poniższych rysunków w celu określenia położenia śrub.
Położenie mocowania wsporników do montażu
ściennego
Wymagana przestrzeń
3
Przymocuj wspornik do montażu ściennego do
ściany za pomocą 2 śrub F. (Z obu stron)
≥ Za pomocą poziomicy sprawdź, czy oba wsporniki do montażu
ściennego są umieszczone w poziomie.
≥ Należy użyć śrub, które są w stanie wytrzymać obciążenie co najmniej
33 kg.
4
Przymocuj uchwyt bezpieczeństwa D do
urządzenia za pomocą śruby uchwytu
bezpieczeństwa B.
≥ Przed zamocowaniem, przyklej podkładki tylne (w zestawie) do A.
≥ Moment dokręcania śruby: od 50 N0cm do 70 N0cm.
5
Zawieś urządzenie na ścianie.
Zaczep urządzenie bezpiecznie na wspornikach do
montażu naściennego.
≥ Podłącz antenę FM/AM i zasilacz do urządzenia przed jego
zawieszeniem na ścianie. (> 23)
≥ Po zawieszeniu urządzenia ostrożnie odsuń rękę, upewniając się, czy
urządzenie wisi bezpiecznie na ścianie.
6
Zamocuj uchwyty bezpieczeństwa E na
wspornikach montażowych za pomocą śrub
uchwytu bezpieczeństwa C
(Obie strony).
≥ Moment dokręcania śruby: od 80 N0cm do 120 N0cm.
7
Wkręć śrubę mocującą uchwytu
bezpieczeństwa G w celu przymocowania
uchwytu bezpieczeństwa D do ściany.
≥ Informacje na temat warunków, które trzeba spełnić przed
przykręceniem, znajdują się w kroku 3.
229 mm
12,5 mm
300 mm
480 mm
48,5 mm
229 mm
680 mm
89 mm
118 mm
139 mm 133 mm
Co najmniej 30 mm
7,5 mm do 9,4 mm
4 mm
Wspornik do montażu
ściennego

Śruba uchwytu
bezpieczeństwa
B
Ściana
Uchwyt bezpieczeństwa E
Śruba uchwytu
bezpieczeństwa C
Śruba mocująca uchwytu bezpieczeństwa G
Uchwyt bezpieczeństwa D
Przymocowany
do ściany
