42

Gebruik van de sleutelloze

boorkop (EY9X003E)

WAARSCHUWING: • Gebruik de sleutelloze

boorkop ALLEEN in de

schroeven/boren-stand van

de EY6535.

Deze boorkop is niet ont-

worpen voor gebruik met de

SLAGFUNCTIE. Indien dit

toch wordt gedaan, zal de

levensduur korter zijn en

kunnen er beschadigingen

ontstaan. Bovendien zullen

de boorkop en de metalen

onderdelen, zoals de druk-

knop, de onderdelen aan de

voorkant, en de bit erg heet

worden. Om brandwonden

te voorkomen, moet u

werkhandschoenen dragen

en/of de hete onderdelen

voldoende laten afkoelen

voordat u deze aanraakt.

Zorg ervoor dat u in een

veilige omgeving werkt. Wan-

neer u de boor uit het materi-

aal haalt met een trekkracht

van meer dan 100 kg, is het

mogelijk dat de sleutelloze

boorkop loskomt van de

machine. Dit loskomen zal

zeer plotseling gebeuren.

Werk voorzichtig en trek de

boor niet met grote kracht uit

het materiaal.

1. Bevestigen van de sleutelloze boorkop (Afb. 2)

Bevestig de boorkop door de uitholling in de

onderkant van de boorkop over het vierkante aan-

drijfeind van de machine te schuiven. Zorg dat de

boorkop stevig aan de machine is bevestigd.

2. Insteken van de bit (Afb. 3)

Steek de bit naar binnen en draai de vergren-

delkraag met de wijzers van de klok mee (gezien

vanaf de voorkant) terwijl u de huls vasthoudt tot-

dat de klauwen stevig dicht zijn.

3. Verwijderen van de bit (Afb. 4)

Draai de vergrendelkraag tegen de wijzers van

de klok in (gezien vanaf de voorkant). Verwijder

vervolgens de bit.

WAARSCHUWING: Als de bit erg vast is gaan zitten

en moeilijk verwijderd kan

worden, moet u de twee ver-

grendelkragen met pijpschroef-

sleutels vastpakken en dan in

tegenovergestelde richtingen

draaien. (Afb. 5)

4. Losmaken van de sleutelloze boorkop (Afb. 6)

Om de boorkop te verwijderen, DRUKT u op de
knop zodat de boorkop wordt ontgrendeld van
het vierkante aandrijfeind.

WAARSCHUWING: De bit is scherp. Zorg dat u de

bit verwijdert voordat u de sleu-
telloze boorkop aanbrengt of
losmaakt.

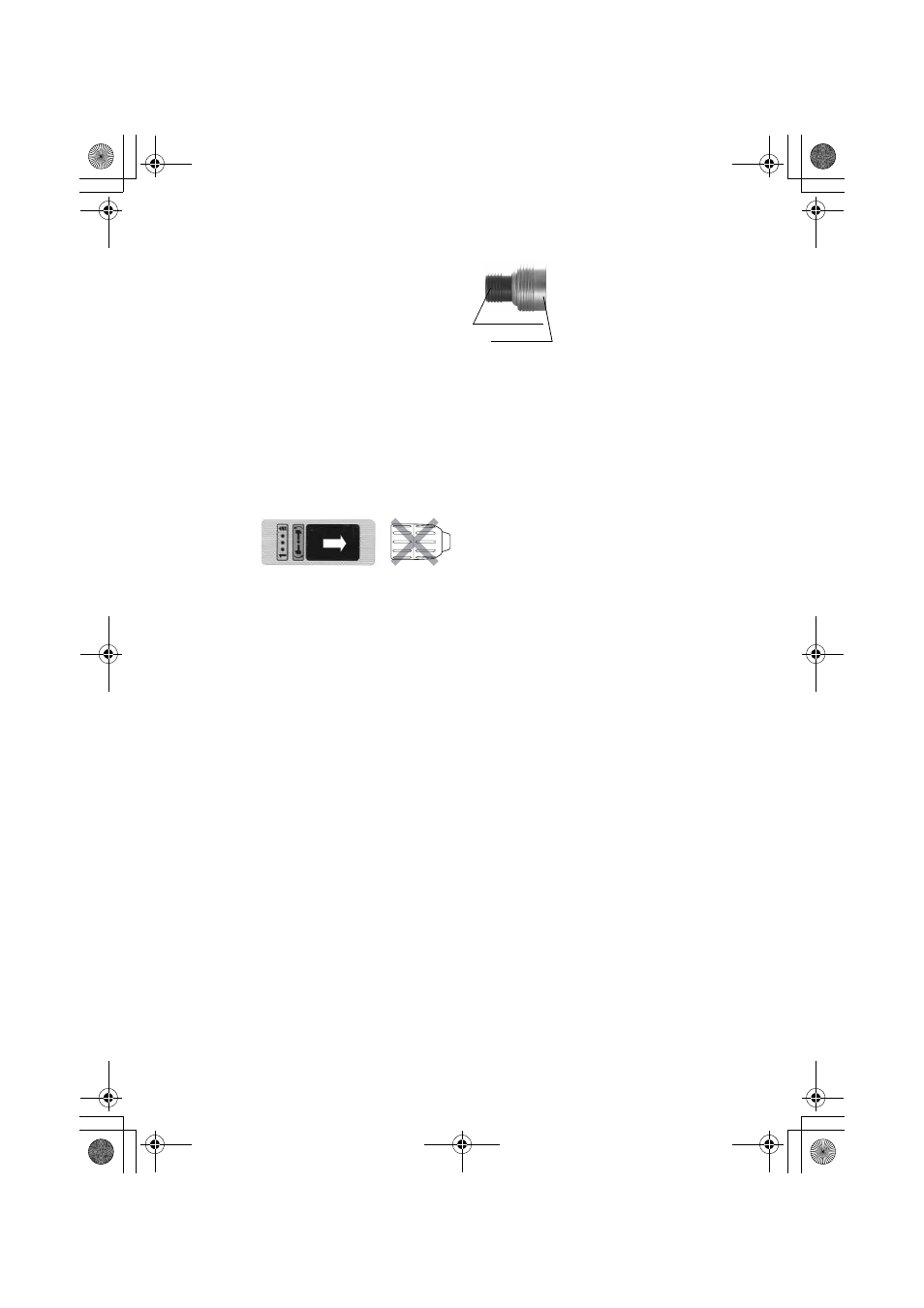

Gebruik van de snelspankop

(EY9HX110E)

Deze snelspankop is ontworpen
voor gebruik met de Panasonic
EY6535.
Bovenkraag : Voor insteken of

verwijderen van de
bit

Onderkraag : Voor bevestigen of

losmaken van de
snelspankop

Gebruik 6,35 mm (1/4") zeskantbits.
Om een betrouwbare bevestiging van de bit te verkr-
ijgen, moet u alleen zeskantbits met een 9,25 mm (3/
8") uitsparing gebruiken. (Afb. 7)

WAARSCHUWING: Zorg ervoor dat u in een veilige

omgeving werkt. Wanneer u de
bit uit het materiaal haalt met een
trekkracht van meer dan 50 kg, is
het mogelijk dat de snelspankop
loskomt van de machine. Dit
loskomen zal zeer plotseling
gebeuren. Werk voorzichtig en
trek de bit niet met grote kracht
uit het materiaal.

1. Bevestigen van de snelspankop

Bevestig de snelspankop door de onderkraag

naar voren te trekken en de uitholling in de

onderkant van de snelspankop over het vierkante

aandrijfeind van de machine te schuiven.

Laat de onderkraag los en controleer of de snel-

spanknop stevig op de machine is bevestigd.

2. Insteken van de bit (Afb. 8)

Trek de bovenkraag van de snelspankop naar

voren en steek de bit naar binnen.

Laat de onderkraag los en controleer of de bit

stevig in de snelspankop is bevestigd.

3. Verwijderen van de bit (Afb. 9)

Trek de bovenkraag van de snelspankop naar

voren en verwijder de bit.

WAARSCHUWING: Het slagmechanisme wekt hitte

op. Het vierkant aandrijfeind en
het accessoire kunnen erg heet
worden en brandwonden vero-
orzaken. Om brandwonden te
voorkomen, moet u werkhand-
schoenen dragen en/of de hete
onderdelen voldoende laten
afkoelen voordat u deze aan-
raakt.

4. Losmaken van de snelspankop

Trek de onderkraag van de snelspankop naar
voren om de snelspankop los te maken.

Bevestigen en verwijderen van

de accu

1. Aanbrengen van de accu:

Steek de accu naar binnen. Wanneer de accu op
zijn plaats vastklikt, is deze juist bevestigd.

2. Verwijderen van de accu:

Druk de twee knoppen aan de zijkanten van de
accu in. Schuif de accu uit het gereedschap.

Bovenkraag

Onderkraag
