— 26 —
Utilisation du mandrin de foret
sans clé (EY9X003E)
ATTENTION: • Utilisez SEULEMENT en mode
d'entraînement de foret du EY6535.
Ce mandrin n'est pas conçu pour
être utilisé en MODE DE PER-
CUSSION.
Il risque d'être endommagé et sa
durée utile de service d'être
réduite. En outre, la température
du mandrin et de ses parties
métalliques tels que le bouton
poussoir, les pièces avant et la
mèche est très élevée pendant
l'utilisation de l'outil.Pour éviter
de vous brûler, portez des gants
de protection et/ou laissez les
pièces concernées refroidir suff-
isamment avant de les toucher.
• Assurez-vous que l'environnement
de travail est sûr. Quand le foret est
retiré du matériau travaillé, le man-
drin de foret sans clé peut se
détacher s'il est soumis à un poids
de 100 kg ou davantage. La sépara-
tion se produira soudainement.
Prenez soin et évitez d'exercer toute
force excessive au moment de
retirer le foret du matériau travaillé.
1. Montage du mandrin de foret sans clé (fig. 2)
Montez le mandrin en faisant coulisser l'arrêtoir
femelle monté à la base du mandrin et le monter
sur la section d'entraînement carrée.
Assurez-vous que le mandrin est solidement
accouplé au bloc.
2. Insertion du foret (fig. 3)
Insérez le foret et faites tourner la bague de ser-
rage dans le sens des aiguilles d'une montre
(observation faites de l'avant) tout en immobil-
isant fermement le manchon jusqu'à ce que les
mâchoires se ferment parfaitement.
3. Extraction du foret (fig. 4)
Tournez la bague de serrage dans le sens con-
traire des aiguilles d'une montre (observation
faites de l'avant).
Ensuite, retirez le foret.
ATTENTION: S'il apparaît que le foret de perçage
est trop serré pour être retiré facile-
ment, immobilisez les bagues de ser-
rage avec des clés à molette et
tournez-les dans des directions
opposées (fig. 5)
4. Séparation du mandrin de foret sans clé (fig. 6)
Pour séparer le mandrin, PRESSEZ le bouton
pour libérer le mandrin de la section d'entraîne-
ment carrée.
ATTENTION: La lame du foret de perceuse est
affilée. Retirez le foret de perceuse
avant de monter et de séparer le man-
drin de foret sans clé.

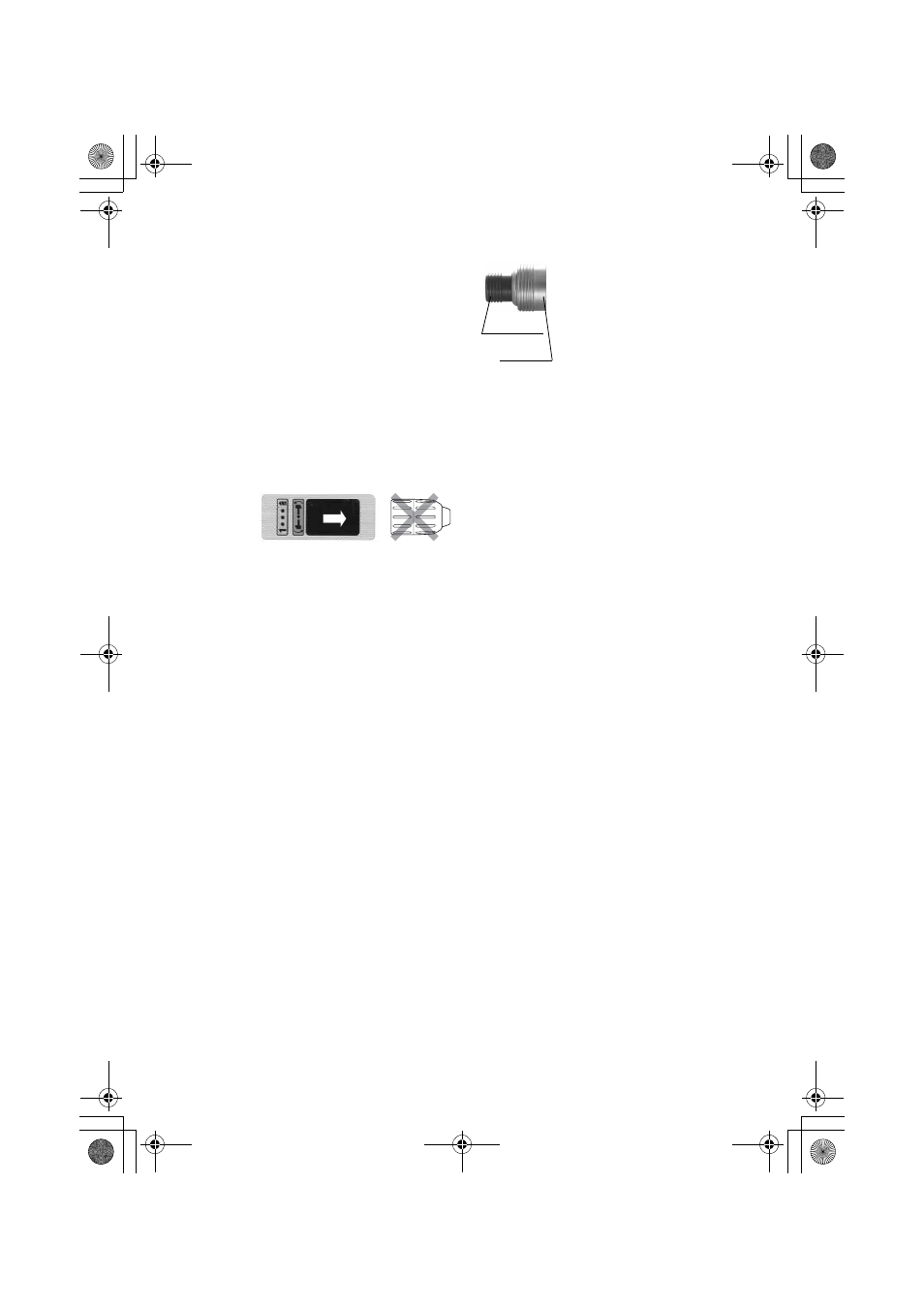

Utilisation du mandrin à rem-
placement rapide (EY9HX110E)
Ce mandrin à remplacement rapide
est conçu pour être utilisé avec le
modèle Panasonic EY6535.
Bague supérieure :
Utilisée pour introduire ou
retirer le foret
Bague inférieure :
Utilisée pour monter ou
séparer le mandrin à rem-
placement rapide
Utilisez des forets six pans de 6,35 mm (1/4 p.).
Pour avoir l'assurance de fixer le foret de façon
appropriée, utilisez uniquement des forets six pans
de 9,25 mm (3/8 p.) avec arrêt. (fig. 7)
ATTENTION: Assurez-vous que l'environnement de
travail est sûr. En retirant le foret du
matériau travaillé, notez que le man-
drin à remplacement rapide risque de
se détacher s'il est soumis à une force
traction égale ou supérieure à 50 kg.
Notez que sa séparation se produira
soudainement. Prenez soin et évitez
d'exercer toute force excessive au
moment de retirer le foret du matériau
travaillé.
1. Montage du mandrin à remplacement rapide
Montez le mandrin à remplacement rapide en
attirant la bague inférieure vers l'avant et en fai-
sant coulisser l'arrêtoir femelle monté à la base
du mandrin et montez-le sur la section carrée
d'entraînement.
Relâchez la bague inférieure pour s'assurer que
le mandrin à remplacement rapide est solidement
accouplé au bloc.
2. Introduction du foret (Fig. 8)
Tirez la bague supérieure du mandrin à remplace-
ment rapide vers l'avant puis insérez le foret.
Relâchez la bague inférieure pour s'assurer que
le foret est solidement accouplé au mandrin.
3. Extraction du foret (Fig. 9)
Tirez sur la bague supérieure du mandrin à rem-
placement rapide vers l'avant puis dégagez le foret.
ATTENTION: Le mécanisme à percussion crée de la
chaleur. La température de la section
carrée d'entraînement et de l'acces-
soire peut augmenter considérable-
ment et constituer un risque de brûlure.
Pour éviter de vous brûler, portez des
gants de protection et/ou laissez les
pièces concernées refroidir suffisam-
ment avant de les toucher.
4. Séparation du mandrin à remplacement rapide
Tirez sur la bague inférieure du mandrin à rem-
placement rapide vers l'avant pour le séparer.
Fixation ou séparation de la
batterie
1. Pour accoupler la batterie:
Engagez la batterie. Elle s'enclenche et se met
en place pour indiquer que l'accouplement a été
accompli de façon appropriée.
2. Pour retirer la batterie:
Appuyez simultanément sur les deux boutons
montés sur les côtés de la batterie. Dégagez la
batterie en la faisant coulisser pour la séparer de
l'outil.
Bague
supérieure
Bague
inférieure
