Electronic diagrams, Als 230, 5 electronic diagrams – Avery ALS 230 User Manual

Page 69

background image

Operators Manual

ALS 230

Release 11/05

Page 67

Connections and signals

8.5 Electronic diagrams

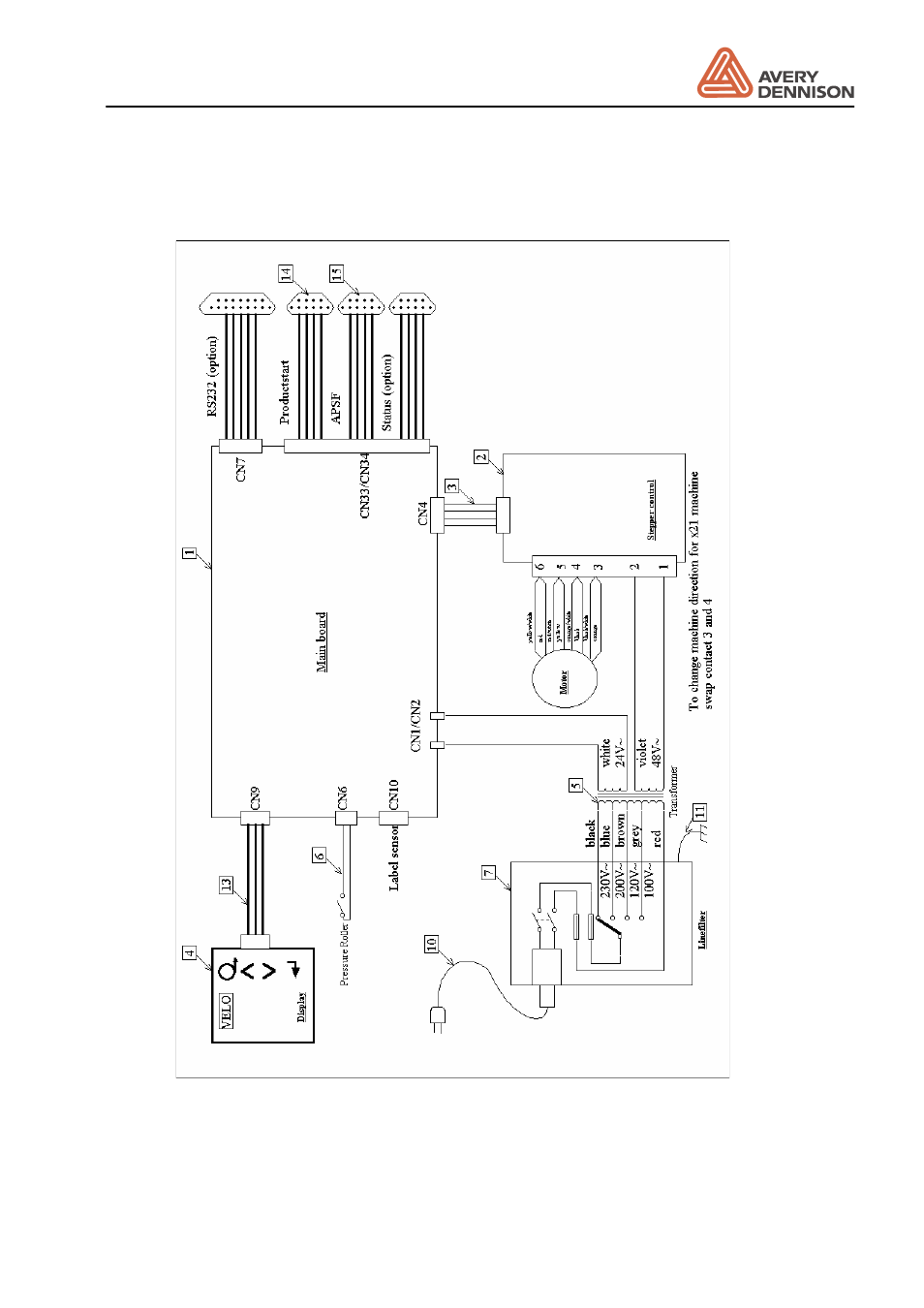

Figure 23 Wiring diagram
