Instalare
36
Român
ă
Difuzor (dreapta) Difuzor (stânga) Şuruburi de
prindere suport
Montaţi suporţii
de fixare B
(dreapta) Montaţi suporţii
de fixare B
(stânga)

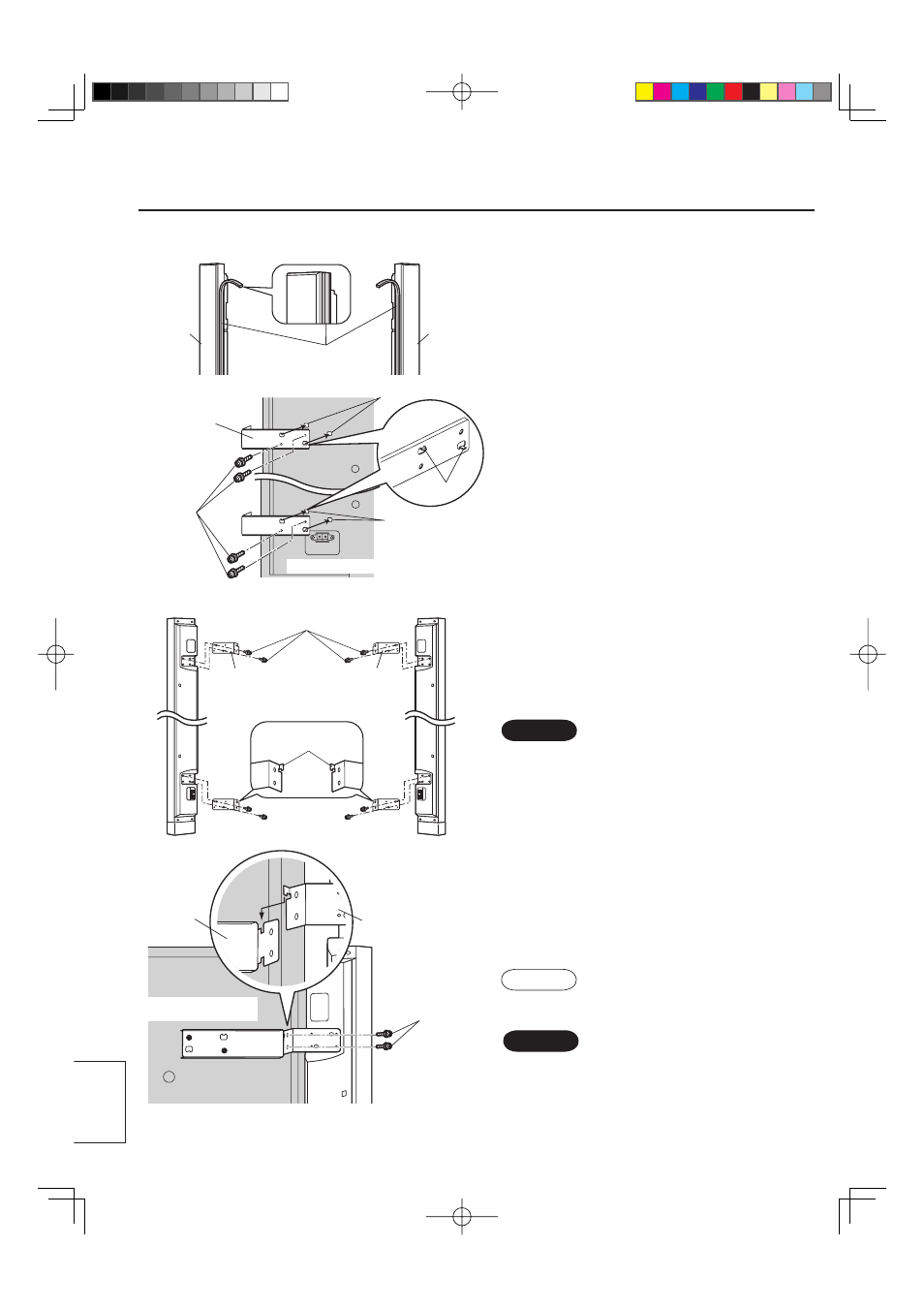

2. Montaţi suporţii de fixare A
pe televizorul cu plasmă.
(Patru suporţi A, pentru stânga,
dreapta, partea de sus şi de jos)
• Fixaţi fiecare cârlig în orificiul de pe televizorul
cu plasmă şi strângeţi bine cu două şuruburi.
3. Montaţi suporţii de fixare B
la difuzoare.
(Patru suporţi B, pentru stânga,
dreapta, partea de sus şi de jos)
1. Ataşaţi bureţii de difuzoare.
• Ataşaţi bureţii de suprafeţele care vin în contact
cu televizorul cu plasmă.
• Curăţaţi suprafeţele înainte de ataşarea
bureţilor.
Cârlig
Orificiu
Orificiu
Partea din spate a televizorului cu plasmă
Şuruburi de
prindere
suport
Montaţi suporţii
de fixare A
Prindeţi cu cleme (cleşti) în partea din spate.
Atenţie
Garnitură Garnitură
Bureţi
Pentru stânga Pentru dreapta
Cleme (cleşti)
Ajustaţi poziţia televizorului cu plasmă şi a difuzoarelor
(orientare şi înclinare) la strângerea suporţilor A şi B.
4. Prindeţi cleştii suporţilor B în
suporţii A (pe partea laterală a
televizorului cu plasmă).
Fixaţi suporţii A şi B cu şuruburile
de prindere a suporţilor.
Observaţie
• În cazul fixării televizorului cu plasmă în suportul
suspendat pe perete, ataşaţi mai întâi televizorul
cu plasmă şi apoi fixaţi difuzoarele.
• Suporţii din stânga şi din dreapta sunt diferiţi, aşa că vă
rugăm să îi verificaţi cu atenţie atunci când îi montaţi.
Atenţie
Şuruburi
de prindere
suport Partea din spate a
televizorului cu plasmă
Montaţi
suportul
de fixare A Montaţi
suportul de
fixare B
