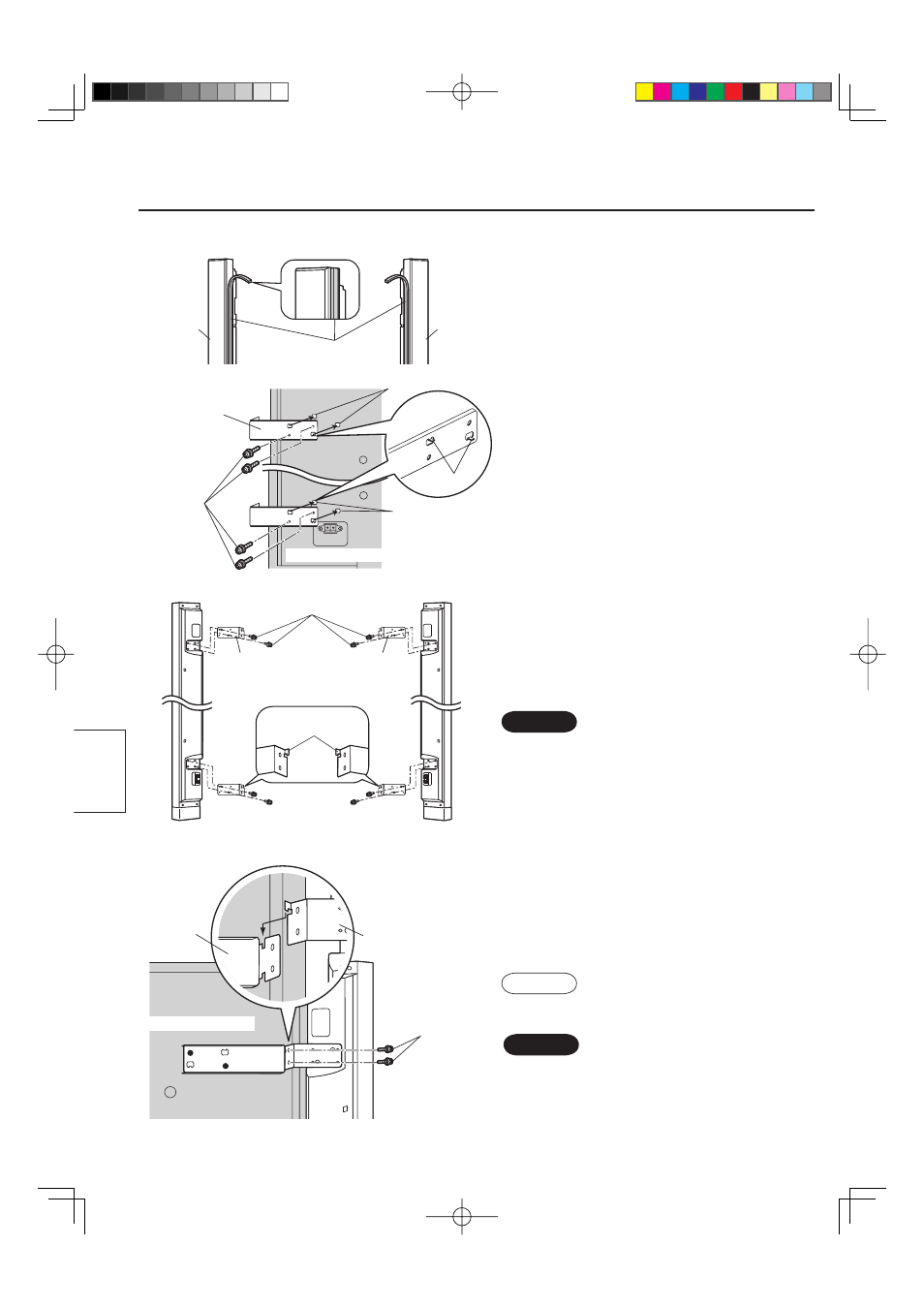

Installation
Højttaler (højre) Højttaler (venstre)
Befæstelseskruer til beslag
Monter B-beslag
(højre) Monter B-beslag
(venstre)
2. Monter A-beslagene på
plasma-TV.
(Fire A-beslag til venstre side,
højre side og over- og underside)
• Sæt hver krog ind i plasma-TV ens sprække og
fastgør godt med to skruer.
Pynteliste
Skumstrimler
Til venstre side Til højre side
3. Monter B-beslagene på
højttalerne.
(Fire A-beslag til venstre side,
højre side og over- og underside)
1. Fastgør skumstrimlerne på
højttalerne.
• Fastgør skumstrimlerne på de sider, som
kommer i kontakt med plasma-TV.
• Husk at gøre overfladen ren, inden du sætter
strimlerne på.
Krog
Sprække
Sprække
Bagsiden af plasma-TV
Befæstelseskruer
til beslag
Monter
A-beslagene
Ret ind efter klemmerne (tænderne) foroven.
Forsigtig
Pynteliste
Klemmerne
(Tænderne)
Juster positionen af plasma-TV’et og højttaleren
(forside og højde), når du fastgør A- og B-beslagene.
4. Sæt kløerne på B-beslaget
ind i A-beslagene (plasma-
TV side).
Fastgør A- og B-beslagene
med befæstelsesskruerne.
Bemærk
• Hvis plasma-TV’et skal fastgøres til
vægophænget, skal man først fastgøre plasma-
TV’et og derefter højttalerne.
• Venstre og højre beslag er forskellige. Vær
derfor påpasselig med monteringen.
Forsigtig
Befæstelseskruer
til beslag
Bagsiden af plasma-TV
Monter
A-beslaget
Monter
B-beslaget
24
Dansk
