Instalacja
Zestaw głośnikowy
(prawy)
Śruby do zamocowania wspornika
Wsporniki do
zamocowania B
(prawe)

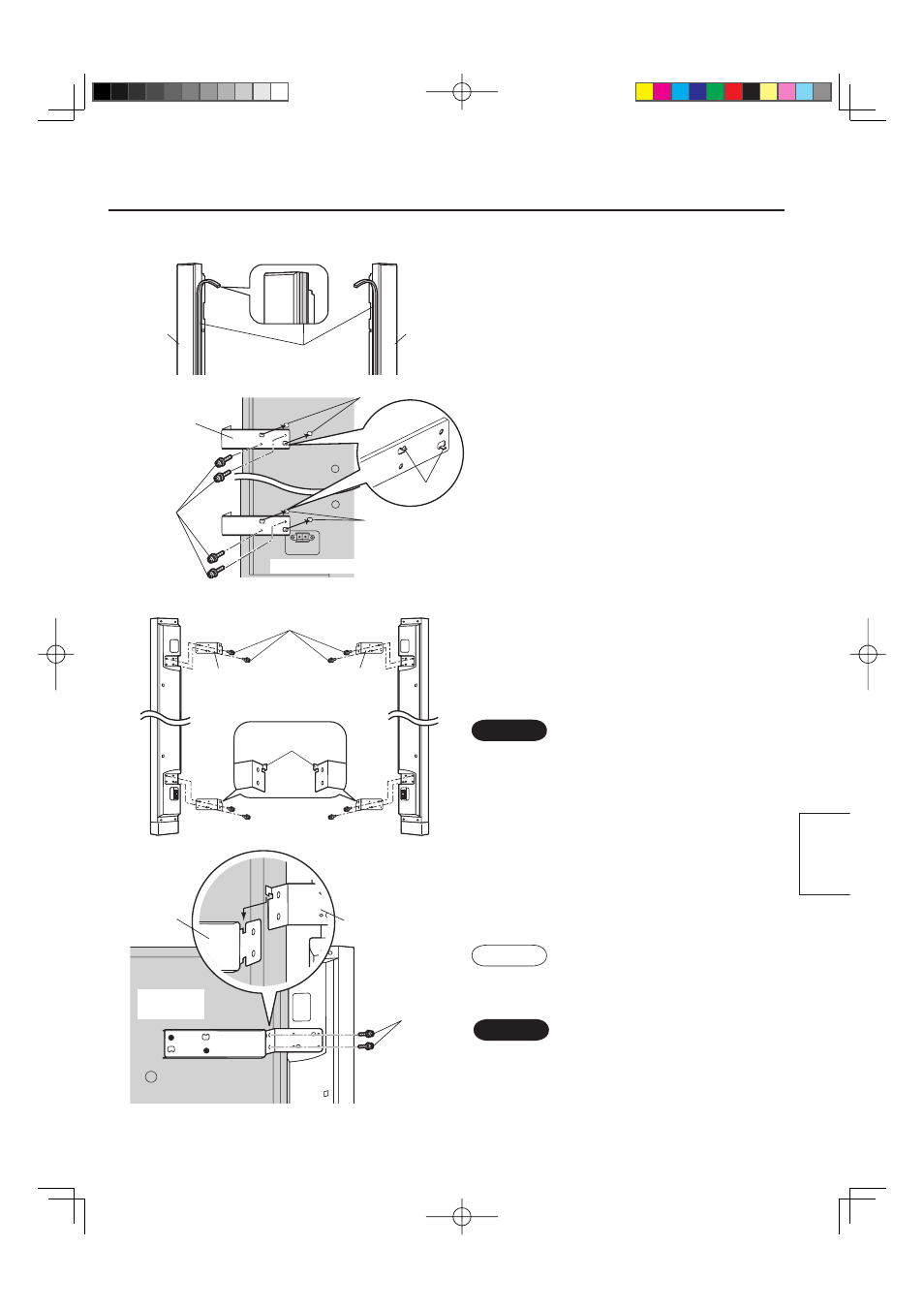

2. Przymocuj wsporniki A do
telewizora plazmowego.
(Cztery wsporniki A, lewy, prawy,
górny i dolny)
• Włóż haczyki do szczelin w telewizorze
plazmowym i przykręć mocno dwiema śrubami.
3. Przymocuj wsporniki B do
zestawów głośnikowych.
(Cztery wsporniki B, lewy, prawy,
górny i dolny)
1. Przymocuj gąbki do
zestawów głośnikowych.
• Przymocuj gąbkę do powierzchni stykających
się z telewizorem plazmowym.
• Przed przymocowaniem gąbek oczyść
powierzchnie.
Haczyk
Szczelina
Szczelina
Tył telewizora plazmowego
Śruby do
zamocowania
wspornika
Wsporniki do
zamocowania A
Przymocuj tak, aby zaczepy (łapki) znajdowały
się u góry.
Ostrzeżenie
Obramowanie
Gąbki
Dla lewego Dla prawego
Zaczepy (łapki)
Wyreguluj położenie telewizora plazmowego i
zestawów głośnikowych (przednia powierzchnia i
wysokość) podczas mocowania wsporników A i B.
4. Zaczep łapki wsporników B o
wsporniki A (po stronie telewizora
plazmowego).
Przymocuj wsporniki A i B śrubami
do zamocowania wsporników.
Uwaga
• W przypadku mocowania telewizora
plazmowego do wspornika zamocowanego na
ścianie, najpierw przymocuj telewizor plazmowy,
a następnie zestawy głośnikowe.
• Lewe i prawe wsporniki są różne, dlatego
uważaj podczas mocowania.
Ostrzeżenie
Wsporniki do
zamocowania A
Wsporniki do
zamocowania B
Obramowanie
Zestaw głośnikowy
(lewy)
Wsporniki do
zamocowania B
(lewe)
Śruby do
zamocowania
wspornika
Tył telewizora
plazmowego
