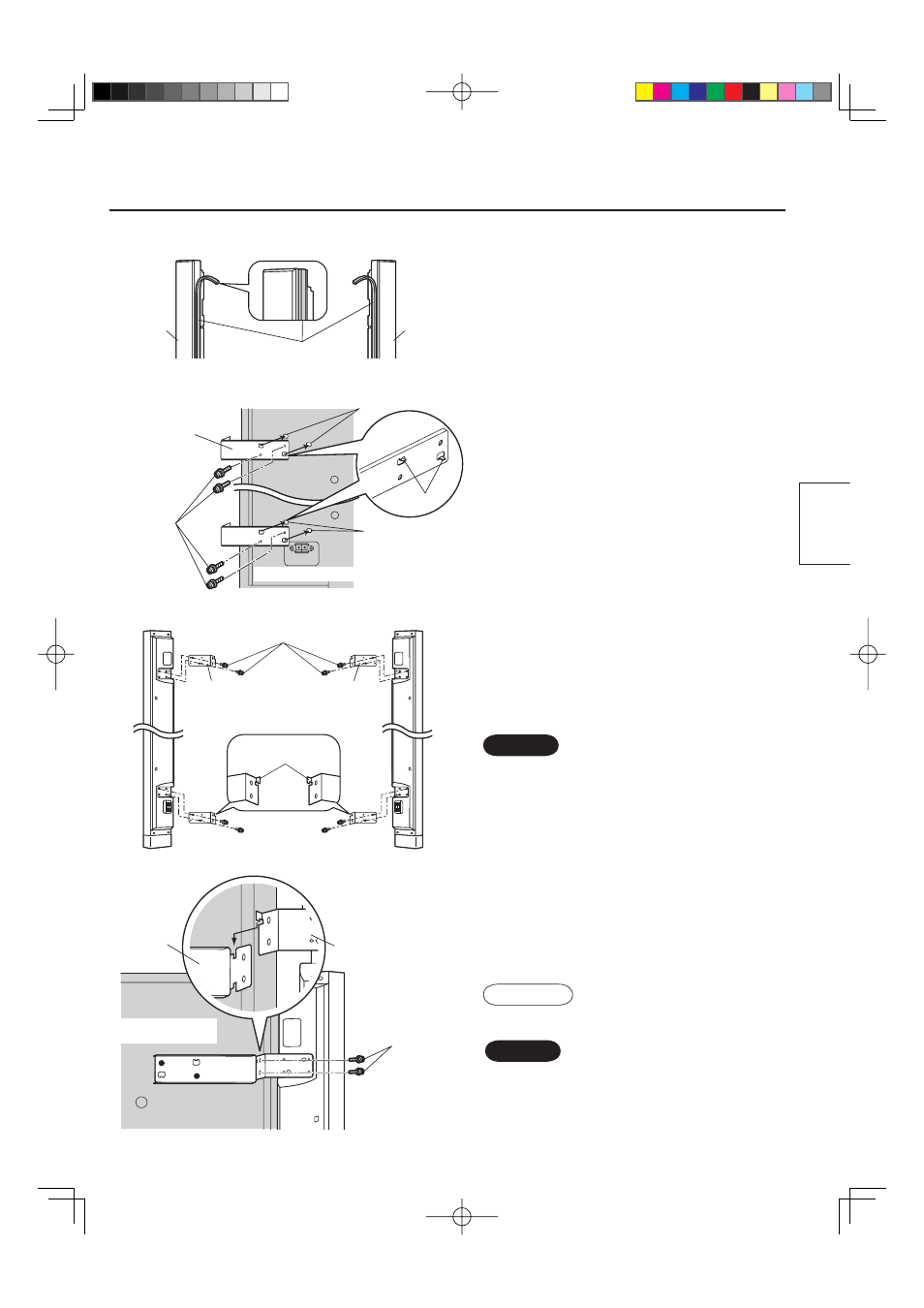

Installation
Garniture Garniture
Éponges
Pour le côté gauche Pour le côté droit
Enceinte (droite) Enceinte(gauche) Vis de fixation
de support
Montez les
supports B (droit) Montez les
supports B (gauche)
3. Montez les supports B sur
les enceintes.
(Quatre supports B:gauche,
droite, haut et bas)
Crochet
Trou de crochet
Arrière du téléviseur à Plasma
Vis de
fixation
de support
Montez les
supports A
2. Montez les supports A sur
le téléviseur à plasma.
(Quatre supports A:gauche, droit,
haut et bas)
• Fixez chaque crochet dans la fente de l’écran
téléviseur à plasma et serrez solidement avec
deux vis.
Fixez les broches (griffes) sur le dessus.
Attention
Trou de crochet
1. Fixez les éponges sur les
enceintes.
• Fixez les éponges sur les surfaces qui sont en
contact avec le téléviseur à plasma.
• Nettoyez les surfaces avant de fixer les
éponges.
Broches (Griffes)
15
Français
Ajustez la position du téléviseur à plasma et des enceintes
(face avant et hauteur) avant de serrer les supports A et B.
4. Insérez les griffes du support
B dans les supports A (côté
téléviseur à plasma).
Serrez les supports A et B avec
les vis de fixation de support.
Remarque
• Si vous fixez le téléviseur à plasma à
l'applique de fixation au mur, fixez d'abord le
téléviseur à plasma puis fixez les enceintes.
• Les supports gauche et droit sont différents.
Vérifiez attentivement avant de les monter.
Attention
Vis de fixation
de support Arrière du téléviseur
à Plasma
Montez le
support A
Montez le
support B
