9

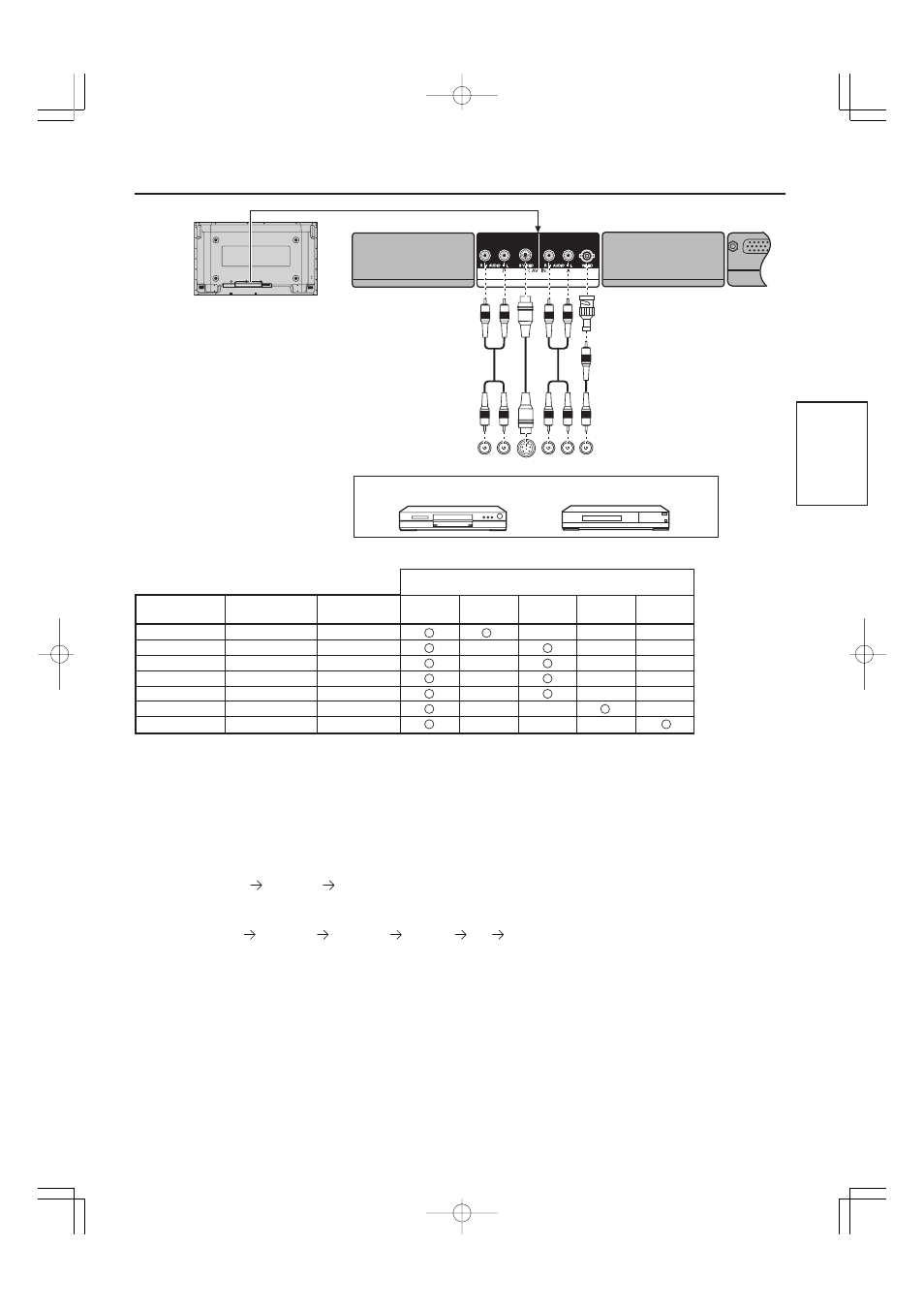

Anschlüsse
PC IN
SLOT1 SLOT2 SLOT3 SLOT3
AUDIO OUT
S VIDEO
OUT
L R
AUDIO OUT
L VIDEO
OUT
R
DVD-SPIELER SATELLITENEMPFÄNGER
Rückseitenansicht des displays
Hinweise:
• Die in der Abbildung gezeigten Geräte und Kabel sind nicht im Lieferumfang.
• Da dieses Terminal-Board über zwei Eingangspaare verfügt, befindet sich hinten an den einzelnen
Eingangsbezeichnungen entweder “-A” oder “-B”, um zwischen diesen Eingängen zu unterscheiden. “-A” wird für
den Eingang mit dem BNC-Konnektor, “-B” für den Eingang mit dem S-Video-Terminal hinzugefügt.
Beispiel: INPUT1A, INPUT1B
• Wenn Sie auf der Fernbedienung des Displays die Taste DIRECT INPUT drücken, werden “-A” und “-B” abwechselnd
angezeigt.
Beispiel: INPUT1A
INPUT1B INPUT1A - - - (Wenn die Taste INPUT 1 gedrückt wird und das Terminal-Board in
Slot 1 installiert ist)
• Alle Eingänge werden der Reihe nach geändert, wenn Sie auf der Fernbedienung die Taste INPUT drücken.
Beispiel: INPUT1 INPUT2A INPUT2B INPUT3 PC INPUT1 - - -
(Wenn die Taste INPUT gedrückt wird und das Terminal-Board in Slot 2 installiert ist)
• “-A” oder “-B” wird am Ende der ausgewählten Bezeichnung hinzugefügt, wenn festgelegt wird, dass Signalquelle
angezeigt werden soll.
Beispiel: DVD2B (Wenn das Terminal-Board in Slot 2 installiert und das S-Video-Terminal angeschlossen ist sowie
DVD als Bezeichnung gewählt wird)
• Für “-A” und “-B” erfolgt eine allgemeine Einstellung bei Bild, Ton, allen Installation-Menüs und ASPECT. (Bei der
Festlegung von “Farbsystem” “Auto” kann die Einstellung separat erfolgen.)
• Dieses Terminal-Board kann für jeden Empfang der vertikalen Frequenz eine Lage/Grösse-Einstellung speichern;
die eine lautet 50Hz, die andere 60 Hz.
• Panasonic Auto ist nicht verfügbar.
• Eingang A und B können nicht gemeinsam angezeigt werden.
• Die Eingänge S-VIDEO und Composite können separat verwendet werden.
Verwendbare Eingangssignale und Liste der entsprechenden Farbsystemeinstellungen
NTSC 15,734 59,94
PAL 15,625 50,00
PAL60 15,734 59,94
PAL-M 15,734 59,94
PAL-N 15,625 50,00
SECAM 15,625 50,00
M.NTSC 15,734 59,94
Horizontale
Frequenz(kHz)
Vertikale
Frequenz(Hz)
Si gnale
Farbsystemeinstellung auf angezeigtem Display
AUTO NTSC PAL SECAM M.NTSC
Deutsch
