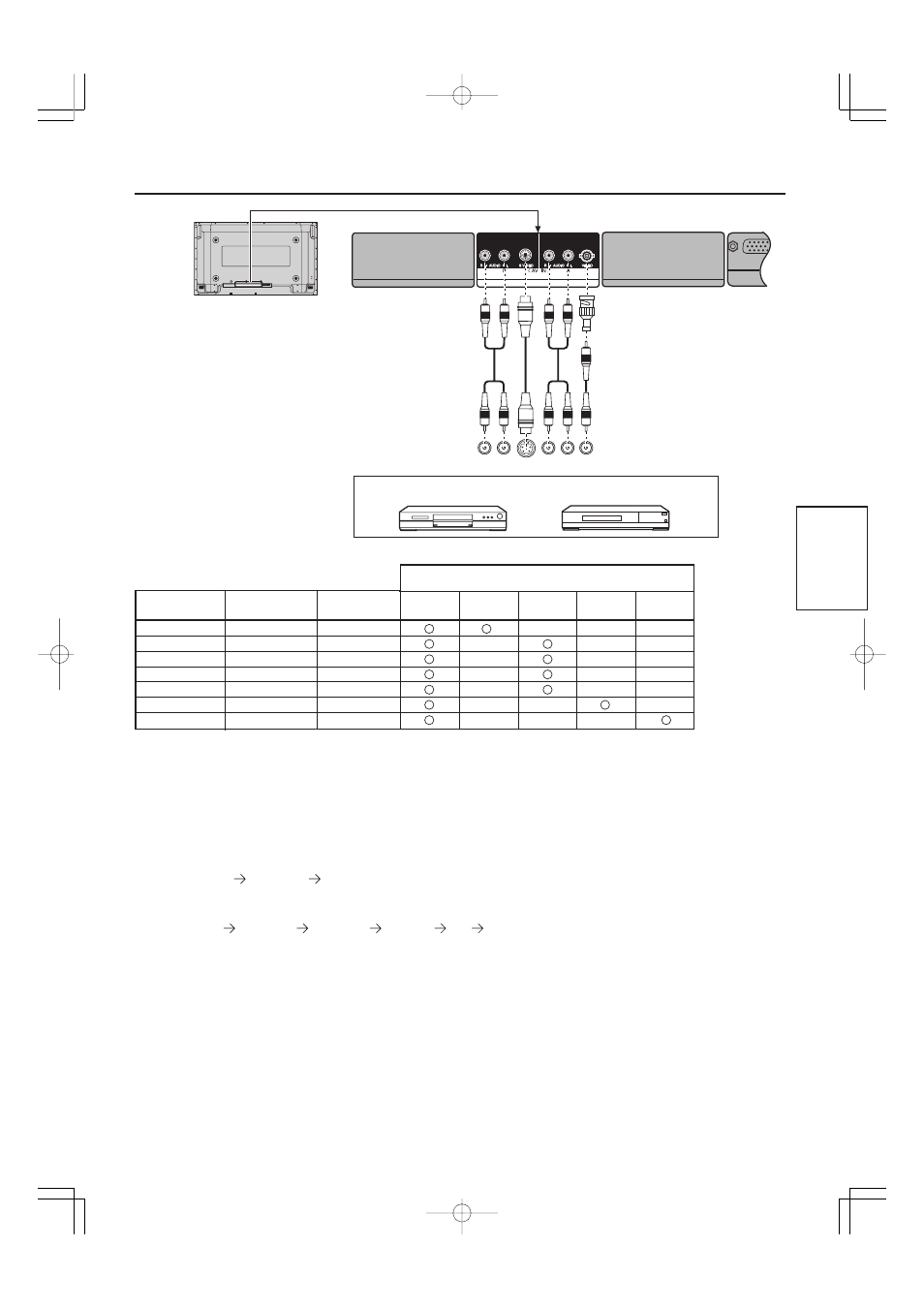

Collegamenti
PC IN
SLOT1 SLOT2 SLOT3 SLOT3
AUDIO OUT
S VIDEO
OUT
L R
AUDIO OUT
L VIDEO
OUT
R
LETTORE DVD Satellite Receiver
Vista posteriore dello schermo
Note:
• Gli ulteriori componenti, cavi e prese di adattori illustrati in figura non sono forniti con lo schermo.
• Questa scheda dei terminali ha due coppie di ingressi, così che “-A” o “-B” vengono aggiunti alla fine dell’etichetta
dell’ingresso per distinguere gli ingressi uno dall’altro. “-A” viene aggiunto per l’ingresso che comprende il connettore
BNC, “-B” viene aggiunto per l’ingresso che comprende il terminale S-Video.
cioè) INPUT1A, INPUT1B
• “-A” e “-B” verranno visualizzati alternativamente quando viene premuto il tasto DIRECT INPUT sul telecomando del
display.
cioè) INPUT1A
INPUT1B INPUT1A - - - (Quando viene premuto il tasto INPUT 1 installando la scheda dei
terminali in Slot 1)
• Tutti gli ingressi verranno modificati a rotazione quando viene premuto il tasto INPUT sul telecomando.
cioè) INPUT1 INPUT2A INPUT2B INPUT3 PC INPUT1 - - -
(Quando viene premuto il tasto INPUT installando la scheda dei terminali in Slot 2)
• “-A” o “-B” verranno aggiunti alla fine dell’etichetta selezionata se si è scelto di visualizzare Nome segn. ingresso.
cioè) DVD2B (Quando la scheda dei terminali è installata in Slot 2, il terminale S-Video è collegato e DVD viene
scelto come etichetta)
• Per “-A” e “-B” viene effettuata una normale impostazione per quanto riguarda Immagine, Audio, tutti i menu di
Approntamento ed ASPECT. (È possibile effettuare l’impostazione separatamente se è impostato “Sistema colore”
“Auto”.)
• Questa scheda dei terminali può memorizzare un’impostazione Pos. /Dimen. per ognuna delle ricezioni in Frequenza
Verticale; una è di 50Hz e l’altra è di 60 Hz.
• Panasonic Auto non è disponibile.
• Gli ingressi A e B non possono essere visualizzati insieme.
• Gli ingressi S-VIDEO e attivazione passante possono essere utilizzati separatamente.
Segnali di ingresso adeguati ed elenco del sistema colore corrispondente
NTSC 15,734 59,94
PAL 15,625 50,00
PAL60 15,734 59,94
PAL-M 15,734 59,94
PAL-N 15,625 50,00
SECAM 15,625 50,00
M.NTSC 15,734 59,94
Frequenza
orizzontale(kHz)
Frequenza
verticale(Hz)
Nome del
segnale
Impostazione sistema colore selezionato su
visualizzazione sullo schermo
AUTO NTSC PAL SECAM M.NTSC
