13

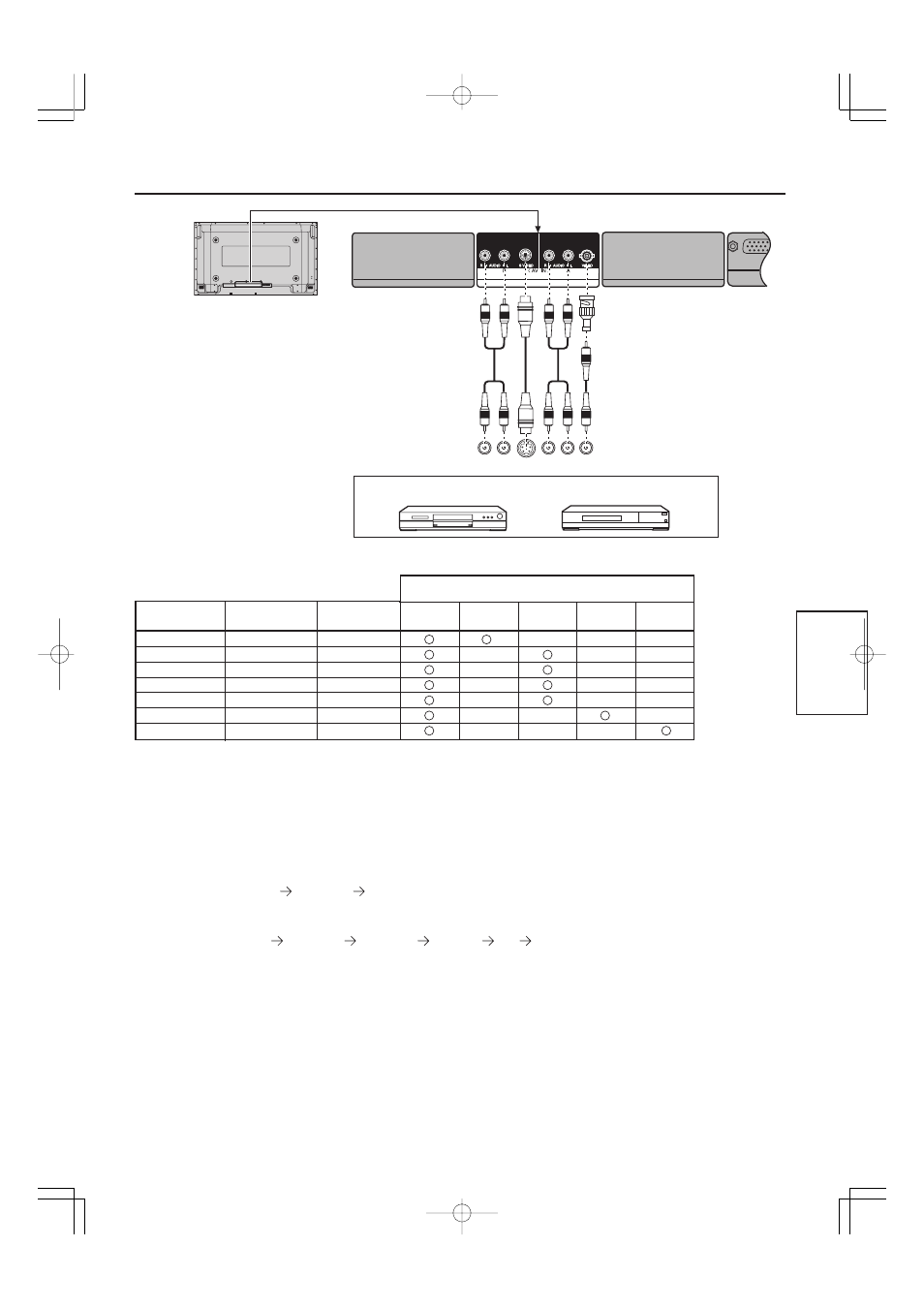

Raccordements
PC IN
SLOT1 SLOT2 SLOT3 SLOT3
AUDIO OUT
S VIDEO
OUT
L R
AUDIO OUT
L VIDEO
OUT
R
Lecteur de DVD Satellite Receiver
Vue arrière de l’écran
Remarques:
• Les appareils et les câbles et les adaptateurs montrés ne sont pas fournis avec cet appareil.
• Cette carte de connexion dispose de deux paires de fentes. Ainsi “-A” ou “-B” est spécifié sur chaque étiquette de
fente pour les distinguer. “-A” est spécifié sur la fente qui comprend le connecteur RVB et “-B” est spécifié pour la
fente qui comprend le connecteur S-Video.
Par exemple) INPUT1A, INPUT1B
• “-A” et “-B” s’affichent de manière alternative lorsque la touche DIRECT INPUT est appuyée sur la télécommande de
l’affichage.
Par exemple) INPUT1A
INPUT1B INPUT1A - - - (lorsque la touche INPUT 1 est appuyée lors de l’installation
de la carte de connexion dans le Slot 1)
• Toutes les entrées peuvent être changées tour à tour en appuyant sur la touche INPUT de la télécommande.
Par exemple) INPUT1 INPUT2A INPUT2B INPUT3 PC INPUT1 - - -
(lorsque la touche INPUT est appuyée lors de l’installation de la carte de connexion dans le Slot 2)
• “-A” ou “-B” sera spécifié sur l’ étiquette sélectionnée si Étiquette _entrée est intentionnellement affichée.
Par exemple) DVD2B (Lorsque la carte de connexion est installée dans Slot 2, le terminal S-Video est connecté et
DVD est choisi sur affichage)
• Le paramétrage habituel est établi pour “-A” et “-B” en ce qui concerne les menus de Image, Son, et Configuration et
ASPECT. (Il est possible de réaliser séparément le paramétrage en activant le “Systéme couleur” “Auto”.)
• Cette carte de connexion est capable de mémoriser un paramétrage de Taille/Pos. pour chacune des réceptions de
fréquence verticale ; l’une est de 50Hz, l’autre de 60 Hz.
• Panasonic Auto n’est pas disponible.
• Il n’est pas possible d’afficher les entrées A and B simultanément.
• Il est possible d’utiliser les entrées S-VIDEO et connexion active séparément.
Signaux d’entrée applicables et liste de paramétrage du système correspondant de couleurs.
NTSC 15,734 59,94
PAL 15,625 50,00
PAL60 15,734 59,94
PAL-M 15,734 59,94
PAL-N 15,625 50,00
SECAM 15,625 50,00
M.NTSC 15,734 59,94
Fréquence
horizontale(kHz)
Fréquence
verticale(Hz)
Nom du signal
Paramétrage du système de couleurs sur l’affichage sur écran
AUTO NTSC PAL SECAM M.NTSC
